Vysvetlenie hodnoty kondenzátora 104J: CBB60 Capacitor Guide

Čo znamená 104J na kondenzátore

104J vytlačené na tele kondenzátora znamená, že komponent má kapacitu 100 000 pikofaradov, čo sa rovná 0,1 mikrofaradu, s toleranciou plus alebo mínus 5 percent. Prvé dve číslice, 10, sú platné číslice, tretia číslica, 4, hovorí, koľko núl treba pridať za tieto dve číslice, keď je výsledok vyjadrený v pikofaradoch, a písmeno J je kód tolerancie, ktorý nasleduje za číselnou časťou. Tento systém označovania s tromi číslicami plus písmenom existuje, pretože malé keramické diskové kondenzátory, monolitické viacvrstvové kondenzátory a mnohé filmové kondenzátory majú telo príliš malé na to, aby vytlačili celú desatinnú hodnotu so symbolom jednotky v čitateľnom texte, takže výrobcovia namiesto toho prijali kompaktnú skratku.

Akonáhle je vzor pochopený, čítanie akéhokoľvek podobného označenia sa stáva skôr rutinou ako mätúcou. Kondenzátor 103 J je 10 000 pF alebo 0,01 mikrofaradov, kondenzátor 224 J je 220 000 pF alebo 0,22 mikrofaradov a kondenzátor 474 J je 470 000 pF alebo 0,47 mikrofaradov. Tolerančné písmeno mení rozsah zaručenej presnosti okolo tejto nominálnej hodnoty, a nie samotnej nominálnej hodnoty, takže 104K a 104J obe merajú blízko 0,1 mikrofaradu na čerstvom, nepoškodenom diele, ale verzia K umožňuje širšie plus alebo mínus 10 percent, zatiaľ čo verzia J sa drží v užšom pásme plus alebo mínus 5 percent.

Tento zvyk kódovania nie je jedinečný pre jednu továreň alebo jednu krajinu. Vyplýva to zo spoločnej priemyselnej konvencie, ktorá sa rozšírila, pretože umožnila výrobcom vytlačiť hodnotu na komponent pomocou iba štyroch znakov, bez ohľadu na to, či tento komponent skončil v televízore, riadiacej doske práčky, napájacom zdroji alebo priemyselnom senzore. Každý, kto pravidelne pracuje s elektronikou, si nakoniec zapamätá niekoľko bežných trojciferných kódov jednoduchým opakovaným vystavením, rovnako ako si niekto, kto pracuje s inštalatérskymi armatúrami, zapamätá bežné priemery rúr bez toho, aby musel každý z nich hľadať.

Úplné dekódovanie trojciferného a písmenového systému

Konvencia kódovania pre kondenzátory v štýle 104J sa riadi rovnakou logikou, ktorá sa používa vo väčšine diskových, keramických a malovrstvových kondenzátorov predávaných na celom svete. Výrobcovia sa spoliehajú na túto skratku, pretože vyraziť päť alebo šesť znakov na komponent veľkosti zrnka ryže je oveľa jednoduchšie ako vytlačiť celú desatinnú hodnotu so symbolom jednotky a pretože štandardizovaný systém znamená, že technik vyškolený na diely jednej značky môže čítať diely inej značky bez toho, aby sa čokoľvek znovu učil.

Bežné trojmiestne kódy kondenzátorov a ich ekvivalentné hodnoty
Tlačený kód	Hodnota v pF	Hodnota v µF	Typické použitie
101J	100 pF	0,0001 uF	Vysokofrekvenčný bypass, RF ladenie
102J	1000 pF	0,001 uF	Filtrovanie hluku, RF väzba
103J	10 000 pF	0,01 uF	Decoupling v logických obvodoch
104J	100 000 pF	0,1 uF	Všeobecný bypass, vyhladenie napájania
154J	150 000 pF	0,15 uF	Snubber siete, potlačenie EMI
224J	220 000 pF	0,22 uF	Pomoc pri štartovaní motora, časovacie obvody
334J	330 000 pF	0,33 uF	Filtrovanie zvuku, spojka elektrického vedenia
474J	470 000 pF	0,47 uF	Audio väzba, odľahčovacie siete
105J	1 000 000 pF	1 uF	Hromadné filtrovanie napájacieho zdroja

Tolerančné písmená sa riadia samostatným štandardom ako číselná hodnota a toto je bod, ktorý zaráža ľudí, ktorí sú v čítaní týchto označení noví. J znamená plus alebo mínus 5 percent, K znamená plus alebo mínus 10 percent, M znamená plus alebo mínus 20 percent, F znamená plus alebo mínus 1 percento a G znamená plus alebo mínus 2 percentá. V obvode, kde záleží na presnosti časovania alebo medznej frekvencii filtra, prísnejšia tolerancia, ako je J alebo F, udržuje správanie predvídateľné v rámci výrobnej šarže, zatiaľ čo voľnejšia tolerancia ako M je prijateľná pre úlohy základného obtoku alebo potlačenia hluku, kde presná hodnota musí spadať len do širokého rozsahu, a nie dosiahnuť presný cieľ.

Prečo je tretia číslica násobiteľ a nie len ďalšia číslica

Spoločným bodom zmätku je zaobchádzanie so všetkými tromi číslicami, ako keby to boli platné čísla, čo vedie k nesprávnemu čítaniu. Správny prístup je považovať iba prvé dve číslice za základné číslo a potom použiť tretiu číslicu čisto ako násobiteľ mocniny desiatich aplikovaný na pikofarady. Pre 104 je základné číslo 10 a násobiteľ je 10 na štvrtú mocninu, čo dáva 10 vynásobené 10 000, čo sa rovná 100 000 pikofaradom. Aplikovaním rovnakej logiky na 475 získame základ 47 a násobiteľ 10 na piatu mocninu, čím vznikne 4 700 000 pikofaradov alebo 4,7 mikrofaradov, čo je hodnota, ktorá sa niekedy vyskytuje na väčších filmových kondenzátoroch používaných vo výkonovej elektronike.

Hodnoty napätia vytlačené spolu s kódom

Mnoho kondenzátorov s kódom štýlu 104J má aj samostatné menovité napätie vytlačené v blízkosti, bežne 50 V, 100 V, 250 V, 400 V alebo 630 V pre typy filmov. Toto napätie je maximálne pracovné napätie, ktoré môže dielektrikum tolerovať nepretržite bez poruchy a je úplne nezávislé od samotnej hodnoty kapacity. 104J kondenzátor dimenzovaný na 50V a 104J kondenzátor dimenzovaný na 400V uchováva rovnaký náboj 0,1 mikrofaradu pri danom napätí, ale 400V verzia používa hrubší alebo iný dielektrický materiál, aby prežila vyššie trvalé namáhanie, a preto je fyzicky väčšia a vo všeobecnosti stojí viac na výrobu.

Ako Kondenzátory CBB60 Súvisieť s týmto hodnotovým systémom

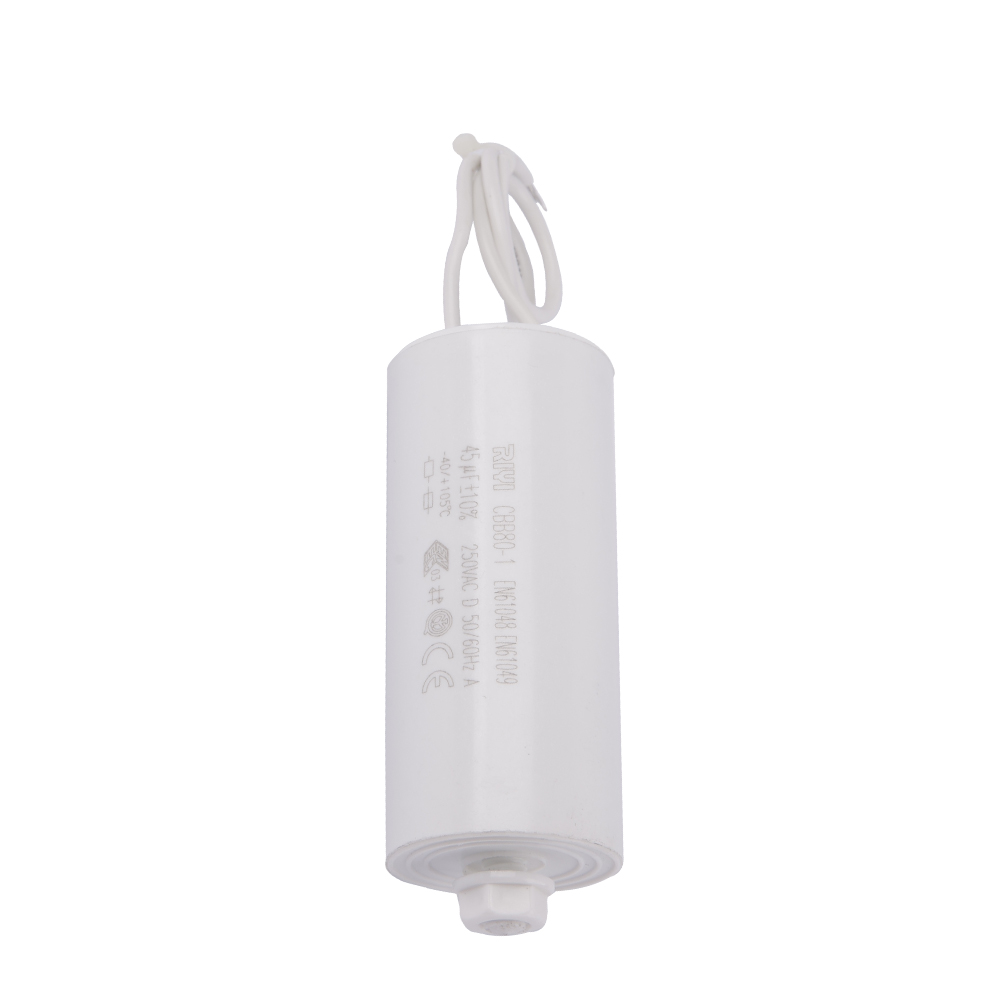

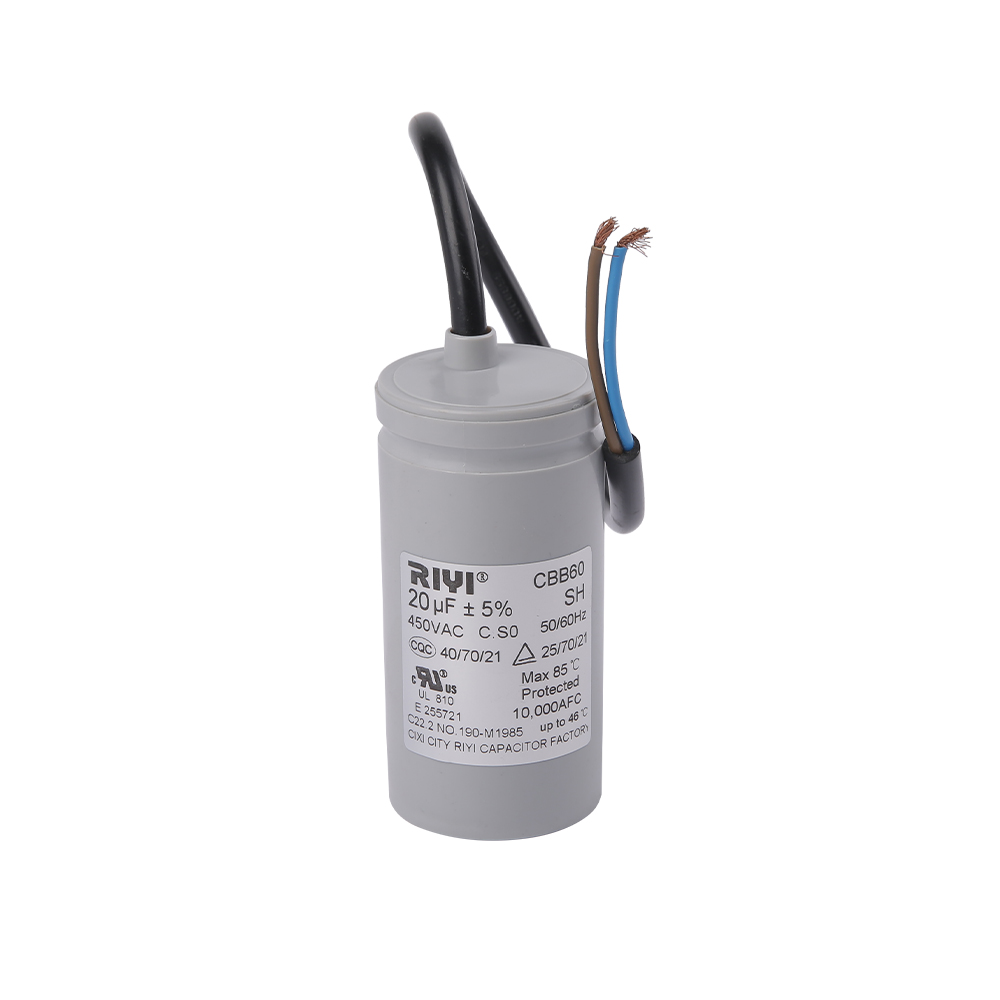

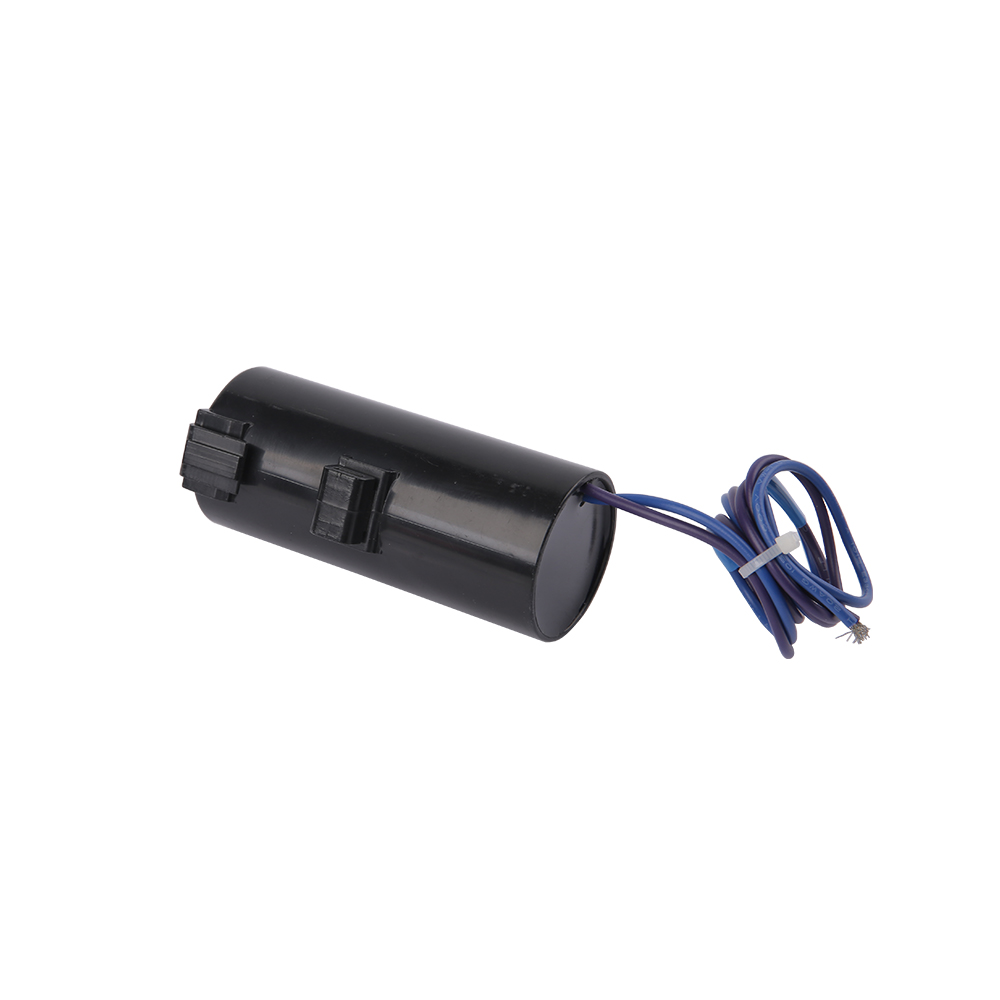

A Kondenzátor CBB60 je kondenzátor s metalizovanou polypropylénovou fóliou vyrobený špeciálne pre prevádzku AC indukčných motorov , najčastejšie jednofázové motory nachádzajúce sa vo vodných čerpadlách, ventilátoroch, kompresoroch a iných rotačných zariadeniach. Na rozdiel od malého keramického disku s označením 104J je kondenzátor CBB60 väčší valcový alebo oválny komponent určený pre nepretržité striedavé napätie, zvyčajne 250 V alebo 450 V, a je označený priamo v mikrofaradoch, a nie trojmiestnym kódom pF, pretože na puzdre je dostatok plochy na vytlačenie celej hodnoty spolu s napätím, toleranciou a informáciami o frekvencii.

Aj keď jednotky CBB60 preskočia skrátené kódovanie, základná kapacitná matematika je identická s malými kódovanými časťami. Kondenzátor CBB60 dimenzovaný na 25 mikrofaradov ukladá rovnaký typ nábojového vzťahu ako keramický kondenzátor 0,1 mikrofaradu, len v mierke približne 250-krát väčšej, a je vyrobený s dielektrikom a konštrukciou vhodnou pre trvalý striedavý zvlnený prúd namiesto krátkych jednosmerných filtračných impulzov. Každý, kto porovnáva malý signálový kondenzátor kódovaný 104J s kondenzátorom motora CBB60, skutočne porovnáva dve rôzne úlohy: úprava signálu na úrovni mikrofaradov oproti fázovému posunu motora pri desiatkach mikrofaradov.

Typické hodnoty kapacity CBB60, ktoré sa nachádzajú na štítkoch motora a manuáloch čerpadiel, sa pohybujú od 1,5 µF až do 50 µF, pričom bežné hodnoty sú 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 30 µF, 30 µF, 30 µF, uF. Výber správnej hodnoty CBB60 pre motor nie je voliteľným dohadom; Hodnota kondenzátora je zvolená výrobcom motora na základe konštrukcie vinutia a výmena nezhodnej hodnoty mení počiatočný krútiaci moment, prevádzkový prúd a nahromadenie tepla vo vinutí motora.

Fyzická konštrukcia kondenzátora CBB60

Vnútorná štruktúra kondenzátora CBB60 využíva tenký polypropylénový film s metalizovanou hliníkovou alebo zinkovou vrstvou nanesenou priamo na jeho povrchu, navinutý do kompaktného valca a nie naskladaný ako ploché dosky. Táto metalizovaná fóliová konštrukcia dáva kondenzátoru samoliečiacu vlastnosť: ak sa malé slabé miesto v dielektriku pokazí pod napätím, lokalizované teplo odparí tenkú kovovú vrstvu priamo okolo tohto miesta, čím sa chyba okamžite izoluje bez toho, aby sa celý kondenzátor vyradil z prevádzky. To je jeden z dôvodov, prečo sú kondenzátory s metalizovanou fóliou ako CBB60 uprednostňované pre nepretržitú prevádzku striedavého motora pred inými typmi dielektrika, ktoré nemajú toto samočistiace správanie.

Vonkajšie puzdro je zvyčajne tvrdé plastové puzdro naplnené epoxidovou živicou alebo podobnou zalievacou zmesou, ktorá utesňuje vlhkosť a poskytuje mechanickú stabilitu proti vibráciám, ktoré vytvára bežiaci motor. Zhora sa rozprestierajú dva alebo tri koncové výstupky, ktoré sú dimenzované na pripojenie štandardných rýľových konektorov a mnohé jednotky CBB60 tiež obsahujú v dizajne puzdra zabudovaný mechanizmus na uvoľnenie tlaku, takže ak sa v dôsledku poruchy zvýši vnútorný tlak, puzdro sa odvzdušní kontrolovaným spôsobom, namiesto toho, aby sa nepredvídateľne roztrhlo.

Prispôsobenie hodnoty kondenzátora aplikácii

Výber medzi malým kódovaným kondenzátorom a prevádzkovým kondenzátorom v štýle CBB60 závisí od elektrickej úlohy, ktorú komponent zohráva, nie od osobných preferencií. V nižšie uvedenom zozname sú uvedené dve rodiny kondenzátorov v porovnaní so situáciami, v ktorých je každý z nich správnou voľbou.

Filtrovanie na úrovni signálu, oddelenie a časovanie na doskách s plošnými spojmi si vyžadujú kódované keramické alebo filmové kondenzátory, ako je 104J, pretože tieto úlohy vyžadujú malé, stabilné hodnoty v kompaktnom pôdoryse.
Fázový posun motora pre jednofázové motory na striedavý prúd si vyžaduje CBB60 alebo ekvivalentný prevádzkový kondenzátor, pretože tieto úlohy potrebujú veľkú kapacitu dimenzovanú na nepretržité sieťové napätie a zvlnený prúd.
Akýkoľvek kondenzátor umiestnený na striedavom vedení, aj keď len krátko, by mal mať menovité striedavé napätie s rezervou nad napájacím napätím, a preto sú jednotky CBB60 hodnotené 250 V alebo 450 V skôr ako nižšie menovité hodnoty jednosmerného napätia bežné na malých keramických častiach.
Náhradné kondenzátory by mali zodpovedať pôvodnej hodnote mikrofaradu v rámci uvedeného tolerančného pásma, pretože nahradenie poddimenzovanej alebo naddimenzovanej hodnoty posúva fázový uhol motora a môže skrátiť životnosť motora.
Prostredia s vysokým okolitým teplom alebo nepretržitými pracovnými cyklami uprednostňujú kondenzátory CBB60 s vyšším teplotným hodnotením, pretože trvalé teplo je jedným z hlavných faktorov, ktoré postupne znižujú životnosť filmového kondenzátora.

Údaje v teréne zhromaždené technikmi na opravu motorov a uvedené vo všeobecnej servisnej literatúre spotrebičov konzistentne ukazujú, že hodnota prevádzkového kondenzátora, ktorá sa pohybuje o viac ako 10 percent pod menovitým mikrofarádovým číslom, koreluje s výrazne zníženým štartovacím momentom a vyšším prevádzkovým prúdom na motoroch jednofázových kompresorov a čerpadiel, čo je jeden z dôvodov, prečo sú kondenzátory CBB60 zvyčajne špecifikované s užšími všeobecnými tolerančnými pásmami, ako je napríklad čistý plus alebo mínus prijateľný signál 5 percent. kondenzátory.

Čítanie správnej hodnoty na typovom štítku motora

Väčšina jednofázových motorov, ktoré vyžadujú prevádzkový kondenzátor, uvádza presnú mikrofaradovú hodnotu a menovité napätie priamo na typovom štítku, často zobrazené ako niečo ako "Cap 20uF 450V". Ak štítok chýba alebo je opotrebovaný, ďalšou najlepšou referenciou je samotný pôvodný kondenzátor, ak je stále čitateľný. Ak ani jedno nie je k dispozícii, štandardným záložným prístupom je porovnávanie s výkonom a menovitým napätím motora pomocou tabuľky krížových referencií výrobcu, pretože konštrukcie vinutia motora pri danom výkone a napätí majú tendenciu zoskupovať sa okolo úzkeho rozsahu vhodných hodnôt kapacity.

Porovnanie kondenzátorov v štýle 104J s kondenzátormi CBB60 vedľa seba

Vďaka umiestneniu dvoch rodín kondenzátorov vedľa seba sú praktické rozdiely ľahko viditeľné na prvý pohľad, aj keď v konečnom dôsledku oba ukladajú elektrický náboj pomocou rovnakej základnej fyziky.

Kľúčové rozdiely medzi kondenzátormi typu 104J a kondenzátormi CBB60
Atribút	Kondenzátor v štýle 104J	Kondenzátor CBB60
Typická kapacita	Zlomky mikrofaradu	1,5 až 50 mikrofarád
Primárna povinnosť	Filtrovanie signálu, decoupling	Fázový posun motora, podpora chodu
Štýl hodnotenia napätia	Jednosmerné pracovné napätie, nízke až stredné	Trvalé striedavé napätie, 250V alebo 450V
Metóda označovania	Trojmiestny plus písmenový kód	Úplná mikrofaradová hodnota vytlačená na obale
Fyzická veľkosť	Malý, na doske	Väčšie cylindrické puzdro s očkovými koncovkami
Expozícia pracovného cyklu	Prerušovaný prúd s nízkym zvlnením	Nepretržitý, trvalý zvlnený prúd

Na rozdiele najviac záleží, keď niekto rieši problémy so zariadením a nájde vedľa seba dva neznáme kondenzátory, jeden malý a kódovaný, jeden väčší a vytlačený obyčajnými mikrofaradami. Rozpoznanie, do ktorej skupiny komponent patrí, okamžite zúži to, akú úlohu zohráva a aký druh náhradného dielu je vhodný, namiesto toho, aby sa predpokladalo, že obe časti plnia zameniteľné funkcie jednoducho preto, že obe sú označené kondenzátormi.

Testovanie a overovanie hodnôt kondenzátorov

Potvrdenie, že kondenzátor stále zodpovedá svojej vytlačenej hodnote, či už má kód štýlu 104J alebo štítok CBB60, je rýchla kontrola so správnym meračom. Digitálny multimeter s rozsahom kapacity alebo vyhradený LCR meter odčíta skutočnú uloženú kapacitu priamo. Komponent by mal byť najskôr úplne vybitý, pretože nabitý kondenzátor môže poškodiť merací prístroj alebo poskytnúť nesprávne hodnoty.

Kroky pre kontrolu základnej kapacity

Pred testovaním úplne odpojte kondenzátor od obvodu alebo motora, pretože kondenzátor, ktorý je stále zapojený do obvodu pod napätím, bude poskytovať nepresné údaje a môže predstavovať riziko šoku z uskladneného náboja. Kondenzátor vybite krátkym premostením jeho svoriek izolovaným rezistorovým vodičom, a nie holým skrutkovačom, pretože priamy skrat môže prepojiť svorky. Nastavte merací prístroj na kapacitnú funkciu, pripojte vodiče k dvom svorkám a porovnajte zobrazenú hodnotu s vytlačenou hodnotou, pričom zohľadnite uvedené percento tolerancie.

104J kondenzátor čítajúci kdekoľvek medzi 0,095 µF a 0,105 µF sedí vo vnútri jeho plus alebo mínus 5 percent okna a funguje normálne. Kondenzátor CBB60 vytlačený ako 25 µF, ktorý číta pod približne 20 µF, sa pravdepodobne zhoršil a mal by byť vymenený, pretože kondenzátor chodu motora, ktorý stratil viac ako 20 percent svojej menovitej kapacity, je bežnou príčinou motorov, ktoré bzučia, ale nedajú sa spustiť, alebo sa spúšťajú pomaly pri zaťažení.

Rozpoznanie fyzických varovných signálov pred testovaním

Vizuálna kontrola často odhalí problémy skôr, ako ich potvrdí údaj z merača. Kondenzátor CBB60 s vydutou alebo opuchnutou hornou časťou puzdra, viditeľným praskaním pozdĺž švíkov alebo presakujúcim tmavým zvyškom okolo vývodov takmer určite interne zlyhal a jeho testovanie ponúka len málo ďalších informácií okrem potvrdenia, že je potrebné ho vymeniť. Malé keramické kondenzátory s kódom 104J zriedkavo vykazujú viditeľné opuchy, pretože ich konštrukcia sa líši od typov fólií, ale prasknuté keramické telesá alebo zafarbené spájkované spoje na doske okolo dielu sú užitočnými vizuálnymi vodítkami, že sa niečo v tejto oblasti prehrialo.

Tlmočenie čítaní, ktoré sa vymykajú tolerancii

Údaj, ktorý na fóliovom kondenzátore kolíše skôr vysoko ako nízko, je menej bežný, ale stále sa môže vyskytnúť a vo všeobecnosti poukazuje na problém s kalibráciou meracieho prístroja alebo na meranie vykonané, keď bol ešte prítomný zvyškový náboj, a nie na skutočné zvýšenie kapacity, pretože kondenzátory nezískajú kapacitu normálnym starnutím. Údaj, ktorý sa pohybuje nízko, je oveľa častejším vzorom a odráža postupnú dielektrickú degradáciu, prenikanie vlhkosti alebo kumulatívny účinok samoopravných čistiacich udalostí opísaných vyššie, z ktorých každá mierne znižuje efektívnu plochu dosky počas životnosti komponentu.

Faktory, ktoré skracujú alebo predlžujú životnosť kondenzátora

Obidve rodiny kondenzátorov starnú v dôsledku rovnakých základných stresov, aj keď sa časové harmonogramy a symptómy zlyhania líšia v dôsledku ich rôznych úloh a prevádzkových prostredí.

Teplo

Zvýšená teplota okolia je dôsledne identifikovaná ako jediný najväčší faktor skracujúci životnosť filmu a keramického kondenzátora, pretože teplo urýchľuje chemický rozklad dielektrického materiálu a akýchkoľvek vnútorných väzbových zlúčenín. Kondenzátor CBB60 namontovaný priamo na horúcu skriňu kompresora starne rýchlejšie ako identická časť namontovaná so vzduchovou medzerou a určitou ventiláciou, aj keď sú obe zaťažené rovnakou elektrickou záťažou.

Napäťové napätie

Konzistentné prevádzkovanie kondenzátora v blízkosti alebo nad menovitým napätím výrazne skracuje jeho životnosť v porovnaní s prevádzkou s rezervou pod týmto menovitým napätím. To je dôvod, prečo je výber CBB60 s menovitým napätím 450 V na nominálnom napájacom vedení 220 V alebo 240 V, namiesto znižovania okraja blízkou časťou s menovitým napätím 250 V, bežnou praxou v regiónoch, kde napätie v sieti kolíše alebo príležitostne stúpa.

Zvlnený prúd a pracovný cyklus

Kondenzátory používané v nepretržitej prevádzke, ako napríklad CBB60 na motore, ktorý beží celé hodiny, zažívajú viac kumulatívneho zahrievania zvlneným prúdom ako kondenzátor používaný iba v krátkych, prerušovaných dávkach. To je jeden z dôvodov, prečo sú kondenzátory chodu motora fyzicky väčšie v porovnaní s ich kapacitnou hodnotou ako malé signálové kondenzátory s podobným mikrofaradovým hodnotením, pretože väčšia plocha povrchu puzdra pomáha rozptýliť teplo generované trvalým tokom prúdu.

Vlhkosť a kontaminácia

Vlhkosť, ktorá si nájde cestu do tela kondenzátora, či už cez poškodené tesnenie puzdra alebo výrobnú chybu, urýchľuje dielektrickú poruchu a môže viesť k náhlemu, nie postupnému zlyhaniu. Utesnené puzdrá naplnené epoxidom na kondenzátoroch CBB60 existujú špecificky na spomalenie tejto cesty, a preto sa prasknuté alebo poškodené puzdro považuje za silný indikátor toho, že kondenzátor by mal byť vymenený, aj keď v danom momente stále testuje v rámci tolerancie.

Úvahy o inštalácii a zapojení kondenzátorov CBB60

Správna inštalácia ovplyvňuje výkon a životnosť rovnako ako výber správnej mikrofaradovej hodnoty. Kondenzátor CBB60 je vo všeobecnosti zapojený paralelne s obvodom štartovacieho alebo bežiaceho vinutia motora a rozloženie svoriek na skrini, či už má dva alebo tri výstupky, určuje, ako sa pripája do jednohodnotových alebo dvojhodnotových aplikácií motora.

Orientácia a umiestnenie montáže

Montáž kondenzátora CBB60 na miesto tienené pred priamym slnečným žiarením a mimo iných komponentov generujúcich teplo merateľne predlžuje jeho praktickú životnosť v porovnaní s montážou na horúci povrch bez prúdenia vzduchu. Vertikálna montáž s koncovkami smerujúcimi nadol je bežne odporúčaná orientácia v návodoch k zariadeniam, pretože znižuje možnosť hromadenia vlhkosti alebo kondenzácie okolo pripojení koncoviek.

Terminálové pripojenia

Lopatkové konektory by mali tesne priliehať na svorky kondenzátora bez nadmernej vôle, pretože uvoľnené spojenie vytvára lokalizované zahrievanie v kontaktnom bode zakaždým, keď preteká prúd, čím sa postupne znehodnocuje konektor aj výstupok svorky. Prierez vodiča by mal zodpovedať očakávanému odberu prúdu obvodu a pripojenia by mali byť dostatočne mechanicky zabezpečené, aby odolali vibráciám, ktoré bežiaci motor vytvára počas mesiacov alebo rokov prevádzky.

Rozsah náhrady hodnoty

Keď nie je k dispozícii presná náhradná hodnota, bežne uvádzaná praktická smernica umožňuje náhradnú hodnotu CBB60 v rozmedzí približne plus alebo mínus 10 percent pôvodnej nominálnej mikrofaradovej hodnoty bez podstatného ovplyvnenia výkonu motora, aj keď zostať čo najbližšie k pôvodnej hodnote na typovom štítku zostáva preferovaným prístupom vždy, keď je možné získať tento presný diel.

Často kladené otázky

Aká je skutočná hodnota mikrofaradov 104J kondenzátora

104J kondenzátor meria 0,1 mikrofaradu, čo zodpovedá 100 000 pikofaradom, s toleranciou plus alebo mínus 5 percent okolo tejto nominálnej hodnoty.

Môže byť kondenzátor CBB60 označený podobným trojmiestnym kódom

Väčšina kondenzátorov CBB60 tlačí plnú mikrofaradovú hodnotu priamo na puzdro namiesto použitia trojmiestnej skratky pF, pretože väčšie puzdro má priestor na označovanie ako obyčajný text spolu s menovitým napätím a toleranciou.

Je vyššie tolerančné písmeno vždy lepšie ako J

Nie. Užšia tolerancia ako F alebo J znamená, že skutočná hodnota zostáva bližšie k nominálnej hodnote, čo je dôležité pre obvody časovania a filtra, ale pre všeobecnú obtokovú prevádzku je voľnejšia tolerancia, ako napríklad K alebo M, úplne prijateľná a často menej nákladná.

Prečo kondenzátory CBB60 potrebujú menovité striedavé napätie namiesto menovitého jednosmerného prúdu

Kondenzátory CBB60 sú umiestnené priamo na striedavom vedení, zatiaľ čo motor beží, takže zažívajú nepretržité striedavé napätie a zvlnený prúd, čo si vyžaduje dielektrikum a konštrukciu určenú na trvalú striedavú prevádzku namiesto krátkych jednosmerných impulzov, ktoré zvyčajne zvláda malý keramický kondenzátor.

Čo sa stane, ak je na motore nainštalovaná nesprávna hodnota CBB60

Nesprávna hodnota mikrofaradu mení fázový uhol medzi vinutiami motora, čo môže znížiť rozbehový moment, zvýšiť prevádzkový prúd a zvýšiť prevádzkovú teplotu, čím sa skráti životnosť motora.

Ako often should a CBB60 capacitor be checked

Neexistuje žiadny univerzálny pevný interval, pretože životnosť závisí od okolitej teploty, doby chodu a stability napätia, ale kontrola kapacity vždy, keď motor vykazuje pomalý štart, bzučanie alebo vypnutú ochranu proti preťaženiu, je rozumným praktickým spúšťacím bodom.

Je možné použiť 104J kondenzátor namiesto kondenzátora CBB60

Nie, tieto dva nie sú zameniteľné. Kondenzátor 104 J pojme iba 0,1 mikrofaradu a je dimenzovaný na nízke napätie na úrovni signálu, zatiaľ čo motor vyžaduje desiatky mikrofaradov pri nepretržitom striedavom napätí, ktoré je ďaleko za tým, čo dokáže zvládnuť malý kódovaný kondenzátor.

Znamená väčšia hodnota CBB60 mikrofaradov vždy silnejší štartovací výkon motora

Nie nevyhnutne. Vinutia motora sú navrhnuté na základe špecifickej hodnoty kapacity zvolenej výrobcom a inštalácia hodnoty výrazne vyššej, ako je špecifikovaná, môže skôr prehriať vinutie a samotný kondenzátor než zlepšiť výkon, takže zhoda s hodnotou na typovom štítku je bezpečnejší prístup, než predpokladať, že väčšia je lepšia.

Pred čím vlastne chráni samoopravná vlastnosť kondenzátora CBB60

Chráni pred malými, lokalizovanými dielektrickými slabými miestami, ktoré sa premenia na úplný skrat, pretože krátke vyčistenie izoluje poruchu na malú oblasť namiesto toho, aby sa nechala šíriť cez celú vrstvu filmu, čo je jeden z dôvodov, prečo je konštrukcia metalizovanej fólie uprednostňovaná pre nepretržitú prevádzku striedavého motora.

Prečo majú dva kondenzátory s rovnakým 104J kódom niekedy rôzne fyzické veľkosti

Fyzické rozdiely vo veľkosti medzi dvoma 104J kondenzátormi zvyčajne spôsobujú odlišné menovité napätie alebo iný dielektrický materiál, pretože oba faktory ovplyvňujú hrúbku dielektrickej vrstvy, aj keď hodnota kapacity a tolerancia vytlačené na puzdre zostávajú rovnaké.
