Ako otestovať striedavý kondenzátor pomocou multimetra? | Živý test dobrého vs zlého kondenzátora

Určenie, či je AC kondenzátor v klimatizácii dobrý alebo zlý, si nevyžaduje odborné znalosti v oblasti elektroniky. Pokiaľ máte multimeter s funkciou "test kapacity", môžete postupovať podľa týchto krokov a stať sa poloodborníkom.

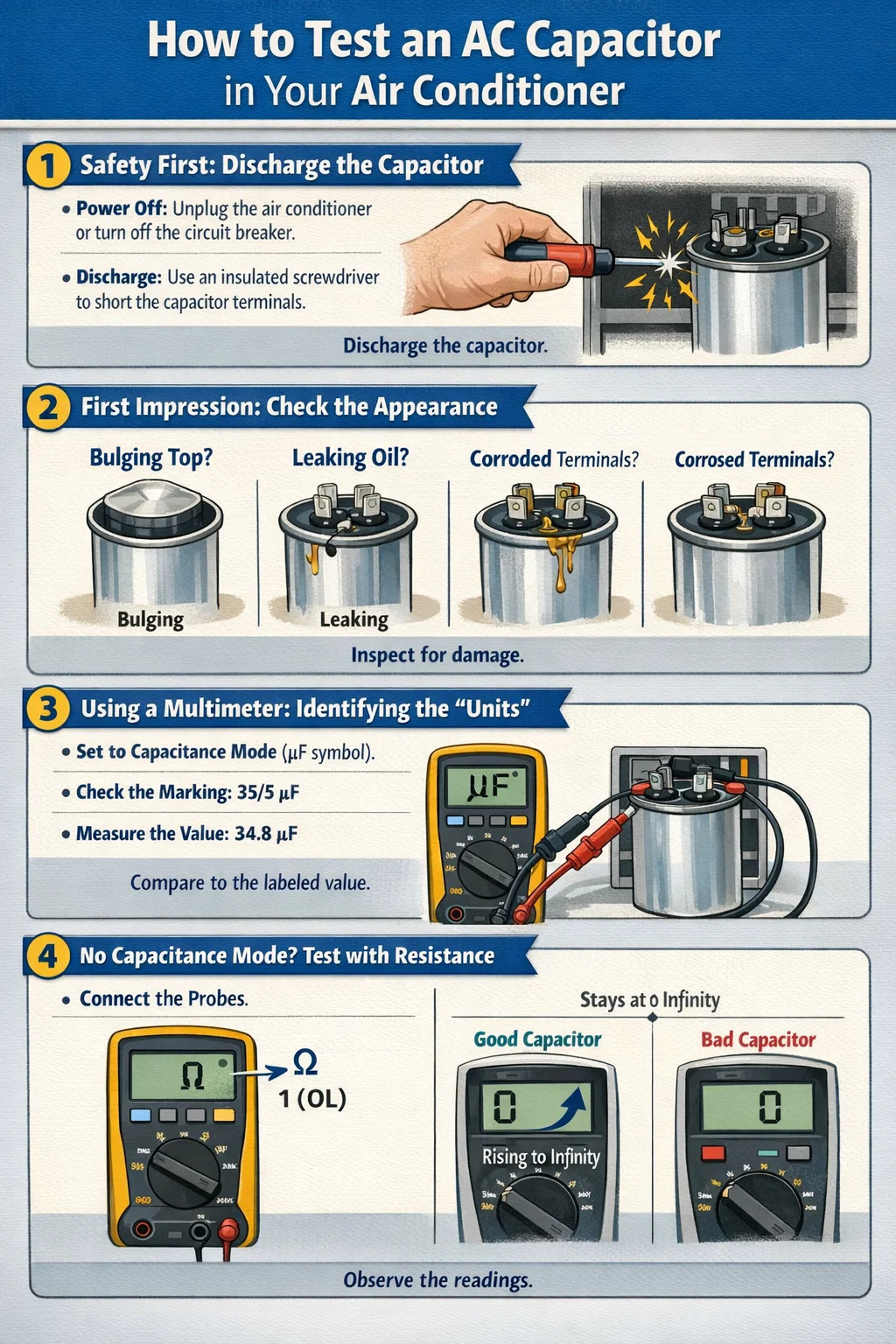

1. Bezpečnosť na prvom mieste: Vybite kondenzátor

Tento krok je najdôležitejší pred začatím testovania. AC kondenzátor je ako batéria; aj po vypnutí napájania môže byť stále nabitý vysokým napätím a priamy dotyk by mohol viesť k vážnemu úrazu elektrickým prúdom.
Vypnutie: Odpojte klimatizáciu alebo vypnite istič.
Vybitie: Nájdite skrutkovač s dobre izolovanou rukoväťou a pomocou kovového hriadeľa sa súčasne dotknite dvoch (alebo troch) svoriek kondenzátora. Ak počujete „prasknutie“ alebo vidíte malú iskru, znamená to, že zvyškový náboj je vybitý.

2. Prvý dojem: Skontrolujte vzhľad

Niektoré chybné AC kondenzátory dokonca nie je potrebné testovať prístrojom; už len pri pohľade na ne zistíte:
Vydutie: Horná časť kondenzátora by mala byť plochá. Ak je vydutý ako kvasený chlieb, určite je zlomený.
Únik oleja: Ak zo spodnej alebo hornej časti vyteká olejová kvapalina, znamená to vnútorné poškodenie.
Korózia: Silne skorodované svorky môžu tiež viesť k slabému kontaktu.

3. Použitie multimetra: Identifikácia "jednotiek"

Nastavte multimeter na rozsah merania kapacity (zvyčajne označený symbolom –|(– alebo označený nF/μF).
Skontrolujte označenia: Každý AC kondenzátor bude mať svoju hodnotu kapacity napísanú na svojej strane. Napríklad „35/5 μF“ znamená, že ide o duálny kondenzátor, pričom väčší je 35 a menší 5.
Zmerajte skutočnú hodnotu: Umiestnite sondy multimetra na príslušné svorky (napr. „C“ a „HERM“ na meranie sekcie kompresora, „C“ a „FAN“ na meranie sekcie ventilátora).
Porovnanie: Ak sa nameraná hodnota výrazne líši od označenej hodnoty (napr. označená 35, ale nameraná hodnota je len 10, alebo sa vôbec nečíta), znamená to, že kondenzátor je „slabý“ a je potrebné ho vymeniť.

4. Čo ak neexistuje rozsah kapacity? Použite rozsah odporu na "počúvanie jeho srdca"

Ak váš multimeter nemá vyhradenú funkciu merania kapacity, môžete ho približne posúdiť pomocou rozsahu odporu (Ω):
Dynamické pozorovanie: Pripojte sondy a sledujte čísla na obrazovke. Dobrý kondenzátor ukáže malé číslo, ktoré sa rýchlo zvýši a nakoniec zobrazí nekonečno (alebo "1"/"OL").
Princíp: Je to preto, že batéria v multimetri nabíja kondenzátor. Ak číslo zostane nezmenené alebo vždy zobrazuje 0, potom je AC kondenzátor určite chybný.
