Pochopenie špecifikácií a aplikácií kondenzátorov C65R a CBB65

Priamy prehľad a funkčný záver

The kondenzátor c65r a širšie kondenzátor cbb65 Slúžia ako dôležité komponenty v modernej elektrotechnike, primárne fungujú ako motorové kondenzátory pre aplikácie so striedavým prúdom (AC) s vysokým dopytom. Štrukturálne tieto komponenty poskytujú nepretržitý fázový posun potrebný na udržanie hladkého chodu jednofázových indukčných motorov vo vykurovacích, ventilačných, klimatizačných (HVAC) a priemyselných čerpacích systémoch. Priamym prevádzkovým záverom je, že výber medzi štandardným modelom a variáciou C65R pre veľké zaťaženie úplne závisí od požadovanej tolerancie kapacity mikrofarad (µF), napäťových špičiek až do 450 V AC a extrémnych teplôt prostredia. Výber presne prispôsobeného prevádzkového kondenzátora zabraňuje prehrievaniu motora, znižuje spotrebu energie a predlžuje prevádzkovú životnosť kompresora alebo motora ventilátora, ktorý podporuje.

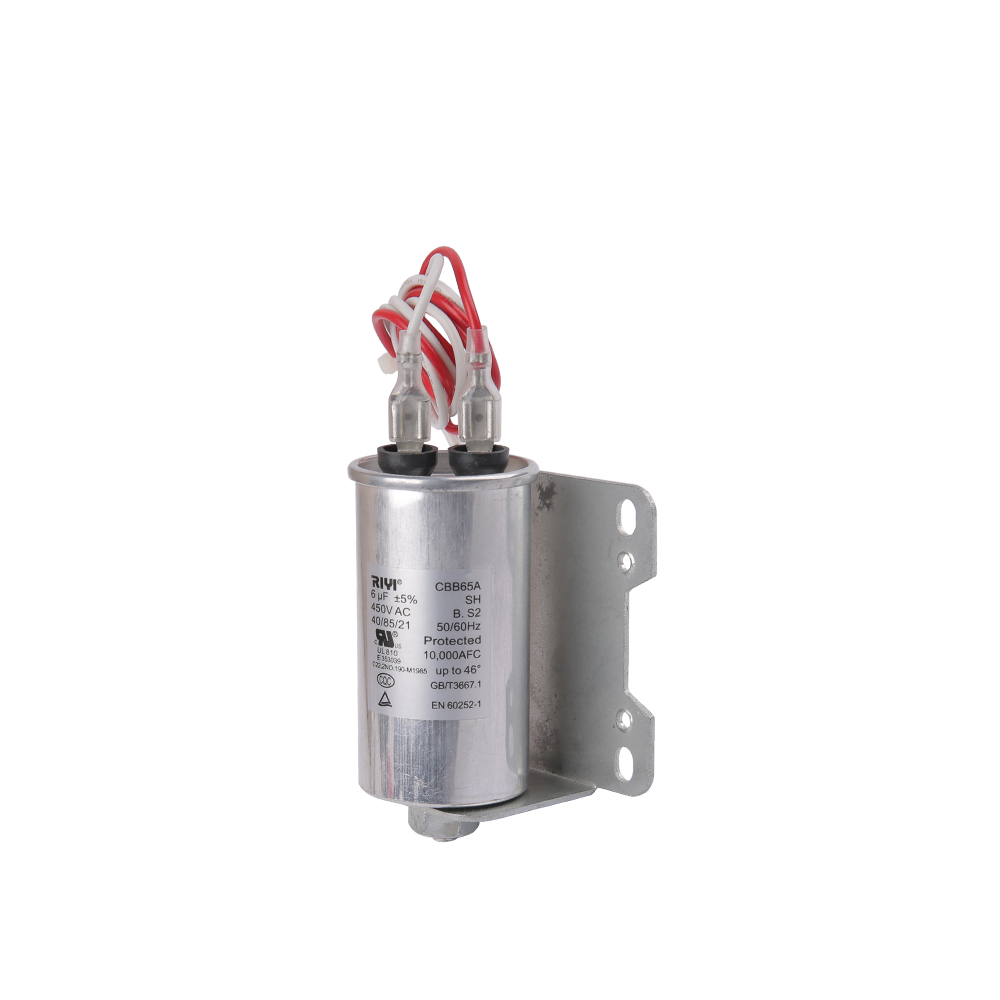

Dekódovanie technickej nomenklatúry kondenzátorov CBB65 a C65R

Pochopenie označenia týchto komponentov si vyžaduje prelomenie konvencií priemyselného pomenovania. Termín CBB65 predstavuje špecifický typ metalizovaného polypropylénového filmového kondenzátora. V medzinárodných kódovacích štandardoch písmeno C znamená kondenzátor, prvé B znamená polypropylénový dielektrický materiál a druhé B znamená, že využíva dizajn filmovej vrstvy. Číselná prípona 65 je priemyselný štandardný indikátor pre vysokonapäťové, olejom naplnené bezpečnostné konštrukcie proti výbuchu.

Označenie kondenzátor c65r často poukazuje na produktové rady konkrétnych výrobcov alebo zosilnené konštrukcie optimalizované pre vysoko spoľahlivé aplikácie, často integrované do prémiových rezidenčných kondenzačných jednotiek. „R“ často zvýrazňuje okrúhlu fyzickú geometriu alebo vylepšené metriky konštrukcie pre veľké zaťaženie prispôsobené pre prísne prevádzkové prostredia. Tieto kondenzátory využívajú extrémne tenkú vrstvu hliníka alebo zliatiny zinku a hliníka vákuovo nanesenú na základňu z polypropylénového filmu na efektívne ukladanie a uvoľňovanie elektrickej energie.

Základné technické špecifikácie a matica výkonu

Pri hodnotení kondenzátora cbb65 alebo špecializovaného ekvivalentu C65R inžinieri hodnotia špecifické elektrické parametre, aby zabezpečili kompatibilitu systému. Primárne hodnoty zahŕňajú nominálnu kapacitu, kapacitu napätia, frekvenčnú kompatibilitu a prahové hodnoty tolerancie teploty.

Tabuľka 1: Porovnania technických špecifikácií medzi štandardnými polymérovými a robustnými zariadeniami série C65R.
Metrika parametra	Štandardný rad CBB65	Prémiový výkon C65R
Menovité napätie (VAC)	370V až 440V AC	Až 450 V AC
Rozsah kapacity (µF)	15 µF až 80 µF	Dvojité a jednoduché hodnoty až do 100 µF
Tolerancia kapacity	plus mínus 5 percent	plus mínus 5 percent stable
Teplotná trieda	-40 stupňov až 70 stupňov C	-40 stupňov až 85 stupňov C
Disipačný faktor	menej ako 0,002 pri 50 Hz	menej ako 0,0015 zvýšené

Aplikácie s dvojitým spustením vs systémové rámce s jednou hodnotou

V typických klimatizačných kondenzačných systémoch je priestor v elektrickej ovládacej skrinke značne obmedzený. Toto obmedzenie viedlo k vývoju dvojprúdových dizajnov, ktoré sa bežne vyskytujú v kondenzátor cbb65 možnosti. Jednotka s jednou hodnotou má dve svorky a podporuje jeden motor, ako je vyhradený ventilátor pece alebo priemyselný odsávací ventilátor.

Naopak, konfigurácia s dvoma chodmi obsahuje dva odlišné kondenzátory vo vnútri jednej kovovej nádoby zdieľajúcej spoločnú vnútornú neutrálnu cestu. Tento dizajn je ľahko identifikovateľný tromi jasne označenými hornými svorkami:

HERM terminál: Toto sa pripája priamo k vinutiu motora hermetického kompresora a poskytuje potrebný fázový posun s vysokou kapacitou, typicky v rozsahu od 35 µF do 60 µF.
Ventilátorový terminál: To vedie priamo k vinutiu motora ventilátora vonkajšieho kondenzátora, čo si vyžaduje nižšiu kapacitu, zvyčajne medzi 3 µF a 10 µF.
COM terminál: Spoločná svorka slúži ako spätná vetva pripájajúca sa priamo k stýkaču hlavného elektrického vedenia.

Podľa terénnych údajov publikovaných v príručke HVAC Excellence Training Manual, viac ako osemdesiat percent moderných klimatizačných jednotiek s deleným systémom pre domácnosti využíva konfiguráciu s dvoma chodmi, aby sa šetril priestor a znížil počet komponentov počas výrobnej montáže.

Vnútorná samoliečivá mechanika a konštrukčné bezpečnostné prvky

Fenomén samoliečby

Jedna z hlavných štrukturálnych výhod moderného kondenzátor c65r je jej vlastná samoliečebná schopnosť. Keď dôjde v dôsledku nadmerného prevádzkového tepla k lokalizovanému napäťovému skoku alebo dielektrickému prerušeniu, ultratenkú vrstvu polypropylénového filmu prepichne minútový elektrický oblúk. Pretože je metalizovaný povlak neuveriteľne tenký, teplo generované mikrooblúkom okamžite odparí kovový film obklopujúci bod vpichu. Toto odparovanie odstraňuje skrat, čo umožňuje zariadeniu pokračovať v neprerušovanom chode so zanedbateľnou stratou celkového výkonu mikrofaradov.

Ochrana prerušovača citlivá na tlak

Keď vážne vnútorné poruchy vedú k tvorbe plynu pri rozklade oleja, integrovaný bezpečnostný mechanizmus chráni systém. Tieto kondenzátory sú vybavené vnútorným prerušovačom citlivým na tlak. Ako tlak narastá v bezšvovom hliníkovom kryte, horný kryt sa mierne rozširuje smerom von. Toto fyzické roztiahnutie preruší vnútorné spojovacie vodiče pripojené priamo ku svorkám a úplne izoluje chybný komponent skôr, ako môže vonkajší kryt prasknúť alebo vytiecť olej na citlivé elektrické ovládacie prvky.

Diagnostické testovanie krok za krokom a overenie multimetra

Keď sa vonkajšia jednotka HVAC nezapne, čo má za následok zreteľné bzučanie vychádzajúce z kompresora, technici musia vykonať fyzickú a elektrickú diagnostiku. Tento proces vyžaduje presné vykonanie na potvrdenie prevádzkovej integrity komponentu.

Fáza 1: Bezpečná izolácia a vizuálna kontrola

Predtým, ako sa technici dotknú akéhokoľvek vnútorného komponentu, musia odpojiť hlavnú servisnú sieťovú vyťahovaciu slučku. Používajú rezistor na bezpečné odvádzanie akéhokoľvek uloženého elektrického náboja cez kombinácie svoriek. Nasleduje fyzická kontrola: ak sa horné viečko javí ako vypuklé alebo opuchnuté, spustil sa vnútorný prerušovač tlaku, čo si vyžaduje okamžitú výmenu. Únik oleja okolo tesnení svoriek tiež potvrdzuje štrukturálnu poruchu.

Fáza 2: Mikrofaradové meranie a vyhodnotenie

Technik odpojí káblový zväzok a prepne digitálny multimeter na nastavenie kapacity (označené symbolom mikrofarad). Postup testovania sa riadi prísnou cestou:

Umiestnite jednu sondu na svorku COM a druhý vodič priamo na svorku HERM. Porovnajte nameranú hodnotu priamo s menovitou hodnotou na štítku.
Presuňte druhý vodič na svorku FAN, aby ste nezávisle overili spodnú hodnotu okruhu ventilátora.
Ak jednotka s menovitou hodnotou 45 plus 5 µF ukazuje na obvode HERM menej ako 42,75 µF, motor bude trpieť stratou sklzu, čo si vyžaduje výmenu.

Výber správneho náhradného komponentu

Pri získavaní identickej alebo modernizovanej náhrady za neúspešnú kondenzátor c65r , špecifické pokyny pre kompatibilitu zabraňujú poškodeniu zariadenia. Je priemyselným pravidlom, že technik môže zvýšiť menovité prevádzkové napätie, ale nikdy ho nesmie znížiť. Napríklad model s menovitým napätím 440 V môže bezpečne nahradiť model s menovitým napätím 370 V, pretože jeho hrubšia dielektrická vrstva zvláda vyššie elektrické namáhanie. Inštalácia 370V modelu do 440V obvodu však spôsobuje rýchle dielektrické poškodenie a predčasné zlyhanie.

Naopak, hodnoty mikrofaradov musia presne zodpovedať špecifikáciám konštrukcie zariadenia. Inštalácia nesprávne dimenzovaného kondenzátora, ako je 55 µF jednotka do obvodu navrhnutého pre 45 µF motor, posúva fázový uhol príliš dopredu. To zvyšuje celkový odber prúdu v pomocných vinutiach, čo časom spôsobí poruchu izolácie vinutia motora.
