Aká je životnosť kondenzátora CBB60?

Ako dlho vydrží kondenzátor CBB60?

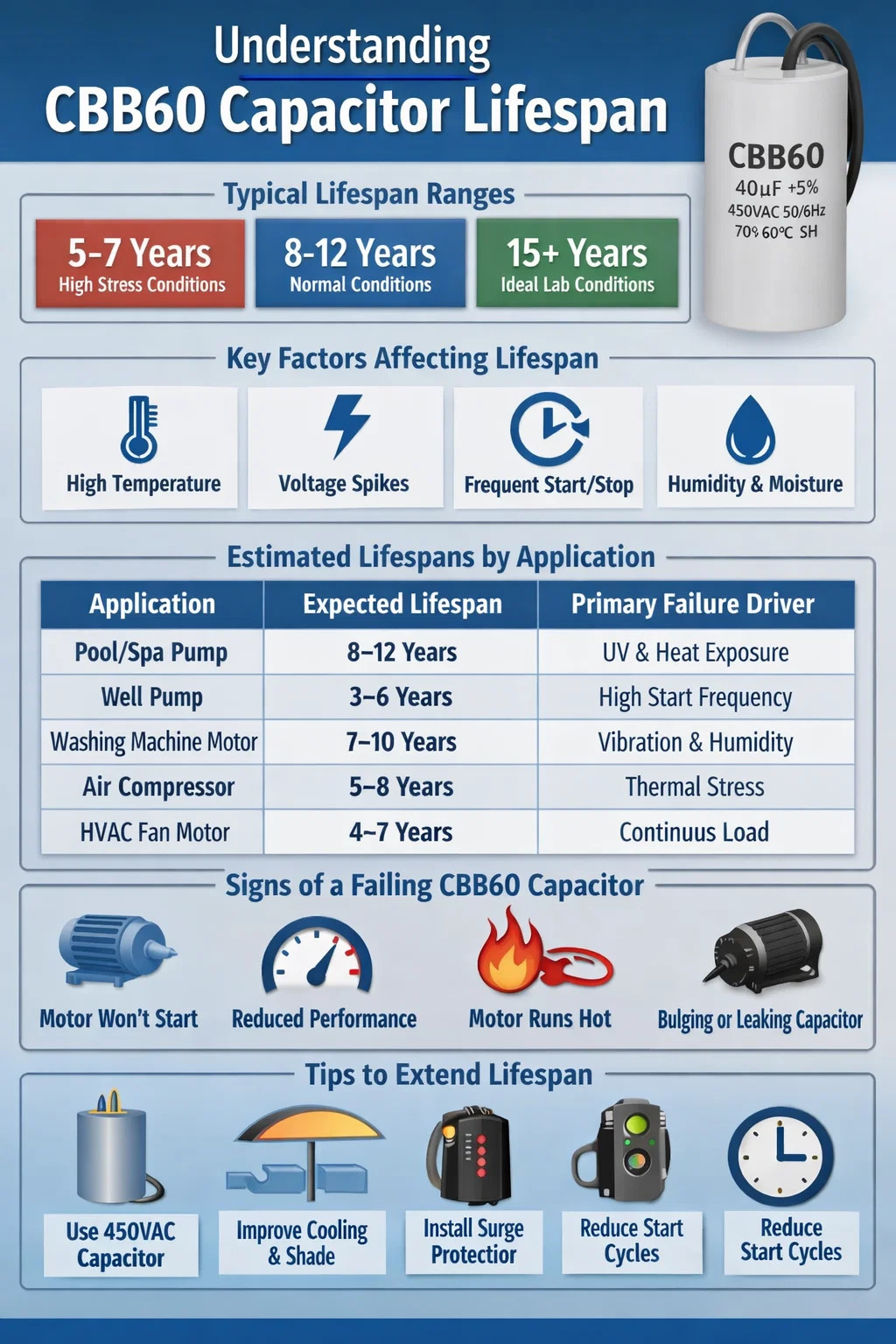

Životnosť kondenzátora CBB60 sa zvyčajne pohybuje od 8 až 12 rokov za normálnych prevádzkových podmienok, aj keď mnohé jednotky zlyhajú skôr – často do 5 až 7 rokov – keď sú vystavené tepelnému namáhaniu, napäťovým špičkám alebo nepretržitému cyklovaniu vysokého zaťaženia. V ideálnych laboratórnych podmienkach s kontrolovanou teplotou a menovitým napätím preukázali niektoré prevádzkové kondenzátory CBB60 prevádzkovú životnosť presahujúcu 15 rokov. Reálne inštalačné prostredia však tieto ideálne parametre len zriedka spĺňajú.

CBB60 je metalizovaný polypropylénový filmový kondenzátor, ktorý sa široko používa v jednofázových striedavých motoroch – najmä pre vodné čerpadlá, vzduchové kompresory, práčky a bazénové čerpadlá. Jeho úlohou je zabezpečiť fázový posun potrebný na spustenie a efektívny chod motora. Pretože pracuje nepretržite pod striedavým napätím, jeho degradácia je postupná, ale nevyhnutná.

Pochopenie životnosti kondenzátora CBB60 je rozhodujúce pre plánovanie údržby, riadenie nákladov a predchádzanie neočakávaným poruchám motora. Zlyhaný prevádzkový kondenzátor nielenže zastaví motor – môže spôsobiť prehriatie a vyhorenie vinutia motora, čím sa výmena dielu za 10 USD zmení na opravu motora za 200 USD.

Aké faktory určujú Kondenzátor CBB60 Životnosť

Žiadny faktor nekontroluje, ako dlho vydrží prevádzkový kondenzátor CBB60. Životnosť je kumulatívny výsledok tepelného namáhania, vystavenia napätiu, vlhkosti a spôsobu používania. Nižšie sú uvedené najkritickejšie premenné:

Prevádzková teplota

Teplota je jediná najničivejšia sila pôsobiaca na kondenzátor CBB60. Väčšina kondenzátorov CBB60 je dimenzovaná na maximálnu prevádzkovú teplotu 70 °C , s niektorými prémiovými variantmi dimenzovanými na 85 °C alebo dokonca 105 °C. Arrheniusovo pravidlo pri degradácii kondenzátora hovorí, že s každým zvýšením prevádzkovej teploty o 10 °C sa životnosť kondenzátora skráti približne na polovicu. Jednotka navrhnutá na 12 rokov pri teplote okolia 40 °C môže vydržať iba 6 rokov v prostredí s teplotou 50 °C – a iba 3 roky pri teplote 60 °C.

Mimoriadne zraniteľné sú aplikácie vonkajších čerpadiel v horúcom podnebí. Kondenzátory namontované na priamom slnečnom svetle alebo vo vnútri slabo vetraných krytov motora môžu byť vystavené teplote okolia o 20–30 °C vyššej ako je teplota vzduchu, čím sa dramaticky skráti ich životnosť.

Menovité napätie vs. skutočné prevádzkové napätie

Kondenzátory CBB60 sú bežne dimenzované na 250VAC alebo 450VAC . Nepretržitý chod kondenzátora na alebo blízko jeho menovitého napätia urýchľuje degradáciu dielektrického filmu. Prechodové javy napätia - špičky spôsobené prepínaním, bleskom alebo nestabilitou siete - môžu spôsobiť čiastočné výboje vo vrstvách filmu, ktoré postupne erodujú dielektrický materiál aj bez toho, aby spôsobili okamžité zlyhanie.

Inštalácia 450VAC CBB60 do 230V systému poskytuje značnú rezervu napätia, ktorá zmysluplne predlžuje životnosť v porovnaní s použitím 250VAC jednotky v rovnakej aplikácii.

Pracovný cyklus a štartovacia frekvencia

Kondenzátor CBB60 používaný v čerpadle, ktoré sa spúšťa a zastavuje 50-krát za deň, je vystavený oveľa väčšiemu namáhaniu ako kondenzátor, ktorý beží nepretržite 8 hodín. Každý štartovací cyklus predstavuje nárazový nárazový prúd a tepelné cyklovanie. Vysokofrekvenčné spúšťacie aplikácie – ako sú čerpadlá pre studne s tlakovými nádržami alebo bazénové systémy s časovačmi – môžu vyčerpať kondenzátor v 3 až 5 rokov bez ohľadu na jeho menovitú životnosť.

Vlhkosť a environmentálna expozícia

Vniknutie vlhkosti do krytu kondenzátora spôsobuje elektrochemickú koróziu vnútorného filmu a spojov elektród. Kondenzátory CBB60 používané vo vlhkom prostredí – motory bazénových čerpadiel, zavlažovacie systémy, vonkajšie kompresory – potrebujú vhodné kryty s krytím IP. Bez adekvátneho utesnenia môže vlhkosť znížiť životnosť o 30–50 % v porovnaní so suchými vnútornými inštaláciami.

Kvalita výroby a tolerancia kapacity

Nie všetky kondenzátory CBB60 sa vyrábajú podľa rovnakého štandardu. Rozpočtové jednotky od neoverených dodávateľov často používajú tenšiu dielektrickú fóliu, polypropylén nižšej čistoty a pokovovanie koncovým sprejom nižšej kvality. Tieto jednotky môžu začať vykazovať významný posun kapacity – primárny indikátor starnutia – v priebehu 2–3 rokov. Prémiové kondenzátory CBB60 s toleranciou kapacity ±5 % a certifikáciou UL/TÜV si vo všeobecnosti udržujú stabilný výkon oveľa dlhšie ako necertifikované alternatívy s toleranciou ±10 % alebo širšími.

Životnosť kondenzátora CBB60 podľa typu aplikácie

Rôzne aplikácie vystavujú prevádzkový kondenzátor CBB60 rôznym profilom namáhania. Nižšie uvedená tabuľka sumarizuje očakávanú životnosť v reálnom svete v bežných prípadoch použitia:

Znaky, že kondenzátor CBB60 zlyháva alebo už zlyhal

Pretože prevádzkový kondenzátor CBB60 degraduje postupne, je ľahké prehliadnuť skoré príznaky. V čase, keď sa motor úplne odmietne naštartovať, už mohlo byť na vinutie motora vyvinuté značné napätie. Rozpoznanie včasných varovných signálov umožňuje proaktívnu výmenu skôr, ako dôjde k sekundárnemu poškodeniu.

Motor má problémy alebo sa nedarí naštartovať

Najzrejmejší príznak. Motor, ktorý hlasno bzučí, ale netočí sa, alebo motor, ktorý sa spustí až po niekoľkých pokusoch, má takmer vždy problém so slabým alebo mŕtvym kondenzátorom. V aplikáciách čerpadiel sa to často prejavuje tak, že čerpadlo vydáva bzučiaci zvuk bez prietoku vody.

Znížený výkon motora alebo rýchlosť

Kondenzátor, ktorý stratil významnú kapacitu - povedzme, klesla z menovitých 25 µF na 18 µF - môže stále umožniť spustenie motora, ale so zníženým krútiacim momentom a účinnosťou. Čerpadlo môže dodávať výrazne nižší tlak alebo prietok. Vzduchovému kompresoru môže trvať dlhšie, kým dosiahne prevádzkový tlak. Tieto poklesy výkonu sa často pripisujú mechanickému opotrebovaniu, keď je skutočnou príčinou degradácia kondenzátora.

Motor beží horúci

Zlyhaný kondenzátor CBB60 núti motor odoberať vyšší prúd, aby kompenzoval zníženú účinnosť fázového posunu. Tento nadmerný prúd sa prejavuje zvýšenou teplotou motora. Ak je kryt motora, ktorý je normálne teplý na dotyk, príliš horúci na to, aby ho udržal, skontrolujte kondenzátor skôr, ako usúdite, že sú chybné ložiská alebo vinutia motora.

Viditeľné fyzické poškodenie na kondenzátore

Skontrolujte priamo kondenzátor. Medzi hlavné vizuálne indikátory zlyhania patria:

• Vydutý alebo zdeformovaný plastový kryt
• Praskliny alebo trhliny v kryte
• Zmena farby alebo stopy po vypálení okolo svoriek
• Olejové zvyšky alebo úniky (zriedkavé vo filmových kondenzátoroch, ale možné pri extrémnych poruchách)
• Skorodované alebo uvoľnené koncové spoje

Ktorýkoľvek z týchto fyzických znakov naznačuje, že kondenzátor by sa mal okamžite vymeniť, bez ohľadu na to, či motor práve beží.

Meranie kapacity mimo tolerancie

Definitívny test. Pomocou digitálneho multimetra s funkciou kapacity alebo špeciálneho testera kondenzátora zmerajte skutočnú kapacitu a porovnajte ju s menovitou hodnotou vytlačenou na štítku. Kondenzátor číta viac ako 10 % pod jeho menovitú hodnotu by sa mali považovať za degradované a vymenené. Hodnota nižšia ako 20 % takmer určite vysvetľuje problémy s výkonom motora. Napríklad hodnota 30 µF CBB60 22 µF je už dávno po svojej životnosti.

Ako správne otestovať prevádzkový kondenzátor CBB60

Testovanie kondenzátora CBB60 je jednoduché so správnymi nástrojmi a bezpečnostnými opatreniami. Kondenzátor uchováva náboj a pred manipuláciou sa musí bezpečne vybiť.

Postup testovania krok za krokom

1. Odpojte napájanie motora a počkajte aspoň 60 sekúnd.
2. Vybite kondenzátor krátkym pripojením 20 000-ohmového odporu cez jeho svorky – nikdy ho neskratujte priamo.
3. Odstráňte kondenzátor z obvodu odpojením jeho vodičov.
4. Nastavte svoj multimeter na kapacitný režim (µF).
5. Pripojte meracie sondy ku svorkám kondenzátora (na polarite nezáleží pri AC filmových kondenzátoroch).
6. Odčítajte nameranú hodnotu a porovnajte ju s hodnotou vytlačenou na štítku kondenzátora.
7. Vymeňte, ak je nameraná hodnota o viac ako 10 % nižšia ako menovitá hodnota.

Pre 40 µF CBB60 je prijateľný rozsah zvyčajne 36 µF až 44 µF . Hodnota 33 µF signalizuje degradáciu. Hodnota 15 µF znamená takmer úplné zlyhanie kondenzátora.

Niektorí technici HVAC a špecialisti na motory tiež testujú ekvivalentný sériový odpor (ESR), ktorý sa zvyšuje so starnutím dielektrického filmu. Vysoká ESR aj v jednotke s prijateľnou kapacitou môže stále spôsobovať problémy s výkonom – hoci tento test vyžaduje skôr vyhradený merač ESR než štandardný multimeter.

Ako predĺžiť životnosť kondenzátora CBB60

Niekoľko jednoduchých postupov môže zmysluplne predĺžiť životnosť kondenzátora CBB60, odložiť náklady na výmenu a znížiť neplánované prestoje.

Preceňujte napätie

Pre akúkoľvek 230V aplikáciu použite radšej 450VAC CBB60 ako 250VAC jednotku. Svetlá výška mimoriadneho napätia dramaticky znižuje dielektrické napätie. Rozdiel v nákladoch je minimálny – zvyčajne 1 až 3 doláre – zatiaľ čo prínos životnosti možno merať v rokoch.

Zlepšiť tepelný manažment

Ak je to možné, nainštalujte motor a kondenzátor na tienené, vetrané miesta. Pridanie jednoduchého tieniaceho krytu na motor vonkajšieho čerpadla môže znížiť okolitú teplotu o 10–15 °C, čo by podľa Arrheniovho vzťahu mohlo zdvojnásobiť funkčnú životnosť kondenzátora. Uistite sa, že kryty motora majú dostatočné prúdenie vzduchu a nie sú zabalené s izolačným materiálom, ktorý zachytáva teplo.

Použite prepäťovú ochranu alebo varistor

Inštalácia varistora z oxidu kovu (MOV) alebo celoobvodovej prepäťovej ochrany pred motorom chráni CBB60 pred napäťovými prechodmi. Toto je obzvlášť dôležité v oblastiach s častými búrkami alebo nestabilným napájaním siete. MOV upína napäťové špičky skôr, ako môžu napnúť dielektrický film kondenzátora.

Znížte počet nepotrebných štartovacích cyklov

V prípade systémov čerpadiel pre studne sa zväčšením objemu tlakovej nádoby zníži počet denných cyklov spustenia. Správne dimenzovaná tlaková nádoba môže znížiť denné štarty z 80 na menej ako 20, čím sa výrazne predlžuje životnosť kondenzátora. V prípade bazénových čerpadiel, prevádzka dlhších jednotlivých cyklov namiesto viacerých krátkych dosiahne rovnakú výhodu.

Naplánujte si proaktívnu výmenu

Namiesto čakania na poruchu vymeňte kondenzátory CBB60 podľa preventívneho plánu. Pri aplikáciách s vysokým zaťažením je rozumné vymeniť každých 5 rokov. Pre sezónne čerpadlá každých 8–10 rokov. Kondenzátor CBB60 zvyčajne stojí medzi 5 dolárov a 25 dolárov v závislosti od kapacity a menovitého napätia – zlomok nákladov na opravu vinutia motora alebo úplnú výmenu motora spôsobenú chybným kondenzátorom.

Výber náhradného kondenzátora CBB60

Pri výmene zlyhaného CBB60 je dôležité správne zhodovať sa so špecifikáciami. Použitie nesprávnej hodnoty kapacity – dokonca mierne – ovplyvňuje štartovací moment motora a efektivitu chodu. Použitie poddimenzovaného menovitého napätia riskuje predčasné zlyhanie novej jednotky.

Kľúčové špecifikácie, ktoré sa majú zhodovať

• Kapacita (µF): Musí sa presne zhodovať alebo zostať v rozmedzí ±5–10 % pôvodnej hodnoty. Bežné hodnoty CBB60 sa pohybujú od 1µF do 100µF. Nenahrádzajte inú hodnotu bez toho, aby ste sa oboznámili so špecifikáciami výrobcu motora.
• Menovité napätie (VAC): Musí sa rovnať alebo prekročiť pôvodné hodnotenie. Aktualizácia z 250VAC na 450VAC v 230V systéme je prijateľná a výhodná.
• Frekvencia: Potvrďte kompatibilitu 50 Hz alebo 60 Hz v závislosti od frekvencie vašej siete.
• Fyzická veľkosť: Výmena musí fyzicky pasovať na montážnu konzolu kondenzátora. Kondenzátory CBB60 sa dodávajú v oválnych, okrúhlych a obdĺžnikových krytoch s rôznymi rozmermi.
• Teplotné hodnotenie: Pre horúce prostredia zvoľte radšej jednotku s teplotou 85 °C alebo 105 °C než štandardných 70 °C.
• certifikácia: Ako minimálne indikátory zabezpečenia kvality hľadajte označenia UL, CE alebo TÜV.

Vyhnite sa pokušeniu kúpiť si najlacnejšiu dostupnú možnosť. Neznačkové kondenzátory CBB60 predávané za extrémne nízke ceny majú často hodnoty kapacity, ktoré sa v priebehu jedného až dvoch rokov posunú mimo toleranciu, čím sa rýchlo reštartuje cyklus zlyhania. Investícia do kvalitnej jednotky od uznávaného výrobcu – ako je Vishay, Kemet, Epcos alebo Shengye – poskytuje lepšiu spoľahlivosť a skutočnú životnosť 8–12 rokov.

CBB60 vs. iné typy prevádzkových kondenzátorov: Ako sa porovnáva životnosť

CBB60 je metalizovaný polypropylénový filmový kondenzátor. Pochopenie toho, ako sa porovnáva s inými technológiami, pomáha uviesť do kontextu očakávania týkajúce sa životnosti.

Konštrukcia polypropylénového filmu CBB60 mu dáva významnú výhodu v životnosti oproti tradičným elektrolytickým alebo olejom naplneným papierovým kondenzátorom. Jeho kľúčová vlastnosť — schopnosť samoliečby — znamená, že menšie dielektrické poruchy spôsobené napäťovými špičkami sú automaticky opravené prostredníctvom lokalizovaného odparovania tenkej kovovej vrstvy, čo umožňuje kondenzátoru pokračovať v prevádzke po udalostiach, ktoré by natrvalo zničili iné typy kondenzátorov.

Vysvetlenie bežných režimov zlyhania kondenzátora CBB60

Pochopenie toho, ako kondenzátory CBB60 zlyhávajú, pomáha predpovedať koniec životnosti a rozlišovať medzi postupnou degradáciou a náhlou katastrofou.

Postupná strata kapacity

Najbežnejší spôsob zlyhania. V priebehu rokov prevádzky prechádza metalizovaná polypropylénová fólia pomalou elektrochemickou degradáciou. Metalizovaná vrstva – zvyčajne hliník alebo zinok – postupne oxiduje a ustupuje od okrajov filmu smerom dovnútra, čím sa znižuje efektívna plocha platne a tým aj kapacita. Tento proces sa urýchľuje teplom. CBB60, ktorého životnosť začína pri 25 µF, sa môže v horúcom prostredí posunúť na 22 µF po 5 rokoch a 18 µF po 10 rokoch.

Porucha otvoreného okruhu

Keď sa CBB60 nepodarí otvoriť, poskytuje nulovú kapacitu. Motor nedostáva žiadnu pomoc s fázovým posunom a zvyčajne sa buď odmietne naštartovať, alebo sa spustí veľmi pomaly s nadmerným bzučaním. Otvorené poruchy sú často spôsobené únavovými zlomeninami vo vnútorných spojoch elektród, koróziou svoriek alebo úplným vyčerpaním samoliečiacej rezervy po príliš veľkom počte napäťových prechodov.

Porucha skratu

Menej časté, ale o to nebezpečnejšie. Skratovaný CBB60 vytvára nízkoodporovú cestu naprieč AC napájaním, pričom odoberá veľmi vysoký prúd, ktorý môže v priebehu niekoľkých sekúnd vypnúť ističe, poškodiť vedenie alebo zničiť štartovacie vinutia motora. Poruchy skratu vo fóliových kondenzátoroch sú najčastejšie spôsobené katastrofickými prepätiami – údermi blesku, silnými prepätiami – ktoré zahltia samoopravný mechanizmus a prerazia trvalé vodivé cesty cez dielektrický film.

Thermal Runaway

Špecifická cesta zlyhania, pri ktorej generovanie vnútorného tepla - spôsobené zvýšením ESR pri starnutí kondenzátora - ďalej urýchľuje degradáciu, ktorá zase generuje viac tepla. Táto pozitívna spätná väzba môže spôsobiť rýchlu progresiu zlyhania. Najčastejšie sa vyskytuje v kondenzátoroch, ktoré už pracujú v blízkosti ich teplotného limitu. Tepelný únik často spôsobuje charakteristické vypuklé alebo prasknuté puzdro, ktoré možno vidieť na zlyhaných jednotkách.

Odporúčania plánu údržby pre kondenzátory CBB60

Proaktívna údržba prevádzkových kondenzátorov CBB60 je jednoduchá a trvá menej ako 15 minút na kontrolu. Investícia času je oveľa menšia ako náklady a prerušenie neočakávanej poruchy zariadenia.

Ročná kontrola (všetky aplikácie)

• Vizuálne skontrolujte fyzické poškodenie, deformáciu alebo zmenu farby
• Skontrolujte spoje svoriek na koróziu alebo uvoľnenie
• Zaznamenajte akékoľvek zmeny v správaní alebo výkone motora pri štartovaní
• Skontrolujte, či nie je zablokované vetranie krytu

Každé 3 roky (vysoké zaťaženie alebo vonkajšie aplikácie)

• Zmerajte kapacitu pomocou multimetra a zaznamenajte hodnotu
• Porovnajte s menovitou hodnotou — vymeňte, ak je viac ako 10 % pod špecifikáciou
• Sledujte trend: jednotka, ktorá bola pred tromi rokmi 24 µF (s hodnotením 25 µF) a teraz je 21 µF, degraduje rýchlejšie, ako sa očakávalo

Časový plán preventívnej výmeny

• Čerpadlá do studní a aplikácie s vysokým cyklom: vymeňte všetky 4-5 rokov
• Bazénové čerpadlá a sezónne vybavenie: vymeňte každé 7-8 rokov
• Vnútorné aplikácie s nízkou spotrebou: vymeňte každý 10 rokov alebo pri prvom náznaku driftu
• Komerčné systémy HVAC: zosúlaďte výmenu s harmonogramom generálnej opravy kompresora alebo motora

Vedenie denníka dátumov inštalácie kondenzátora a nameraných hodnôt kapacity v priebehu času je efektívna prax pre manažérov zariadení, ktorí dohliadajú na viaceré systémy čerpadiel alebo motorov. Rozpoznanie vzorov v rámci flotily zariadení rýchlo odhalí, ktoré inštalačné prostredia sú pre kondenzátory najťažšie, čo umožňuje cielené vylepšenia chladenia alebo ochrany.
