1 Sprievodca mikrofaradovým kondenzátorom: Špecifikácie, použitie a tipy na výmenu CBB60

Čo je to 1 mikrofaradový kondenzátor a prečo na tom záleží

A 1 mikrofaradový (1 µF) kondenzátor uchováva jednu milióntinu farada elektrického náboja. Môže to znieť triviálne, ale v praxi to predstavuje jednu z najuniverzálnejších hodnôt kapacity v elektronike – užitočnú v časovacích obvodoch, signálovej väzbe, filtrovaní zvuku, oddelení napájania a aplikáciách s fázovým posunom motora. Keď niekto hovorí o „1 µF čiapke“, zvyčajne poukazuje na komponent, ktorý zvláda úlohy s nízkou až strednou frekvenciou s presnosťou a minimálnymi stratami energie.

Aby sme uviedli rozsah v kontexte: jeden farad je obrovské množstvo kapacity, ktoré sa u diskrétnych komponentov takmer nikdy nevyskytuje. Jeden mikrofarad sa rovná 10⁻⁶ faradom a pohodlne sedí medzi keramickými krytmi pikofaradov používaných na RF filtrovanie a stovkami mikrofaradových elektrolytických kondenzátorov používaných pri hromadnom vyhladzovaní výkonu. Táto stredná cesta je presne tam, kde svieti 1 µF – dostatočne schopná na zmysluplnú interakciu s nízkofrekvenčnými AC signálmi a dostatočne kompaktná na to, aby sa objavila vo všetkom, od obvodov smartfónov až po dosky motora práčky.

The kondenzátor CBB60 rodina, postavená na technológii metalizovaného polypropylénového filmu, sa často vyskytuje v rozsahu 1 µF až 100 µF. A 1 µF kondenzátor CBB60 sa zvyčajne používa v pomocných vinutiach motorov, riadiacich doskách ventilátorov a obvodoch čerpadiel s nízkym výkonom, kde stabilný filmový kondenzátor s dlhou životnosťou prekonáva lacnejšie alternatívy. Pochopenie toho, ako sa hodnota 1 mikrofarad správa v týchto kontextoch, je základom pre správny výber, testovanie a výmenu týchto komponentov.

Vysvetlenie mikrofaradovej jednotky: mierka, konverzia a praktická referencia

Farad (F) je základná jednotka SI pre elektrickú kapacitu. Pretože jeden farad je podľa praktických štandardov obrovský – 1 F kondenzátor pri 5 V by uložil dostatok náboja na rozsvietenie LED na hodiny – inžinieri pracujú predovšetkým s pododdielmi. Najbežnejšie sú:

• Mikrofarad (µF alebo uF) : 1 × 10⁻⁶ F – používa sa v motorových kondenzátoroch, audio väzbe a filtrovaní napájacieho zdroja
• nanofarad (nF) : 1 × 10⁻⁹ F — používa sa v časovacích obvodoch a vysokofrekvenčných filtroch; 1 uF = 1 000 nF
• Picofarad (pF) : 1 × 10⁻¹² F – používa sa v RF, anténnych obvodoch a kryštálových oscilátoroch; 1 uF = 1 000 000 pF

Kondenzátor s kapacitou 1 µF označený na svojom tele „105“ (bežné pre keramické viacvrstvové typy) používa kódovú notáciu: prvé dve číslice udávajú mantisu (10) a tretia číslica udáva exponent 10 v pikofaradoch (5 = 10⁵ pF = 100 000 pF = 0,1 µF). Časť označená priamo "1µF" alebo nesúca "1.0" vedľa symbolu µF je jednoznačná. Vždy si pozorne prečítajte značku jednotky – zámena µF za nF na kondenzátore motora môže mať za následok, že súčiastka s 1 000-krát príliš nízkou kapacitou, čo spôsobí, že sa motor úplne nespustí.

Pri motorových aplikáciách sa hodnoty kapacity zvyčajne pohybujú medzi 1 µF a 100 µF v závislosti od veľkosti motora. Stropný ventilátor môže vyžadovať 1 µF až 5 µF; malý jednofázový motor čerpadla môže potrebovať 4 µF až 16 µF; motor bubna práčky plnej veľkosti bežne používa 8 µF až 25 µF. Hodnota 1 µF teda zodpovedá najmenšiemu praktickému okruhu motorových kondenzátorov – pomocné ventilátory, malé vodné čerpadlá a indukčné motory s nízkou záťažou

Ako funguje kondenzátor CBB60 a kam sa zmestí 1 µF

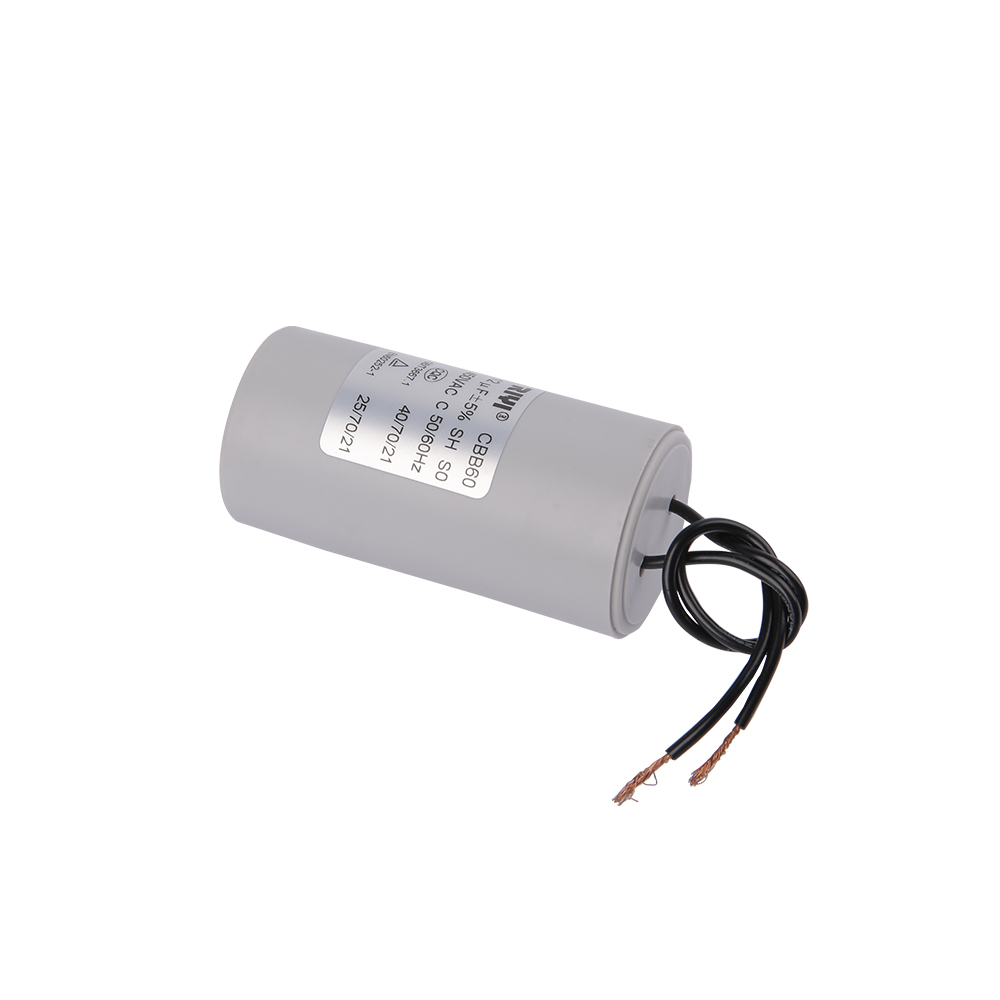

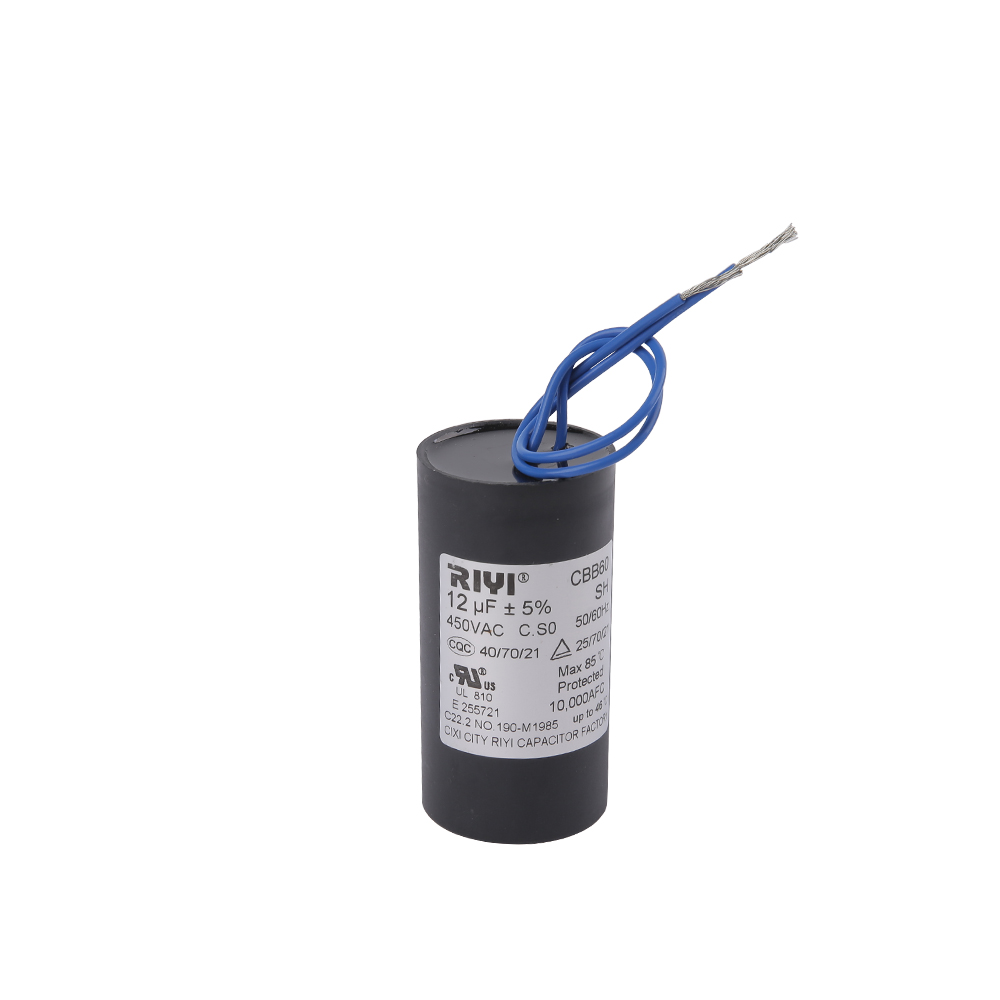

Kondenzátor CBB60 je valcový kondenzátor striedavého motora postavený okolo dielektrika z metalizovaného polypropylénu (MPP). Označenie "CBB" sa riadi čínskou národnou normou (GB/T 3667) pre kondenzátory s metalizovanou fóliou používané v obvodoch striedavého motora, zatiaľ čo "60" označuje valcový tvarový faktor. Tieto kondenzátory sú dimenzované na nepretržitú striedavú prevádzku – na rozdiel od elektrolytických štartovacích kondenzátorov, ktoré sú napájané iba na sekundu alebo dve pri štarte, kondenzátor CBB60 zostáva v obvode a je pod napätím počas celého cyklu chodu motora.

Hlavnou funkciou kondenzátora CBB60 v jednofázovom motore je fázový posun . Jednofázové napájanie striedavým prúdom nemôže samo o sebe generovať rotujúce magnetické pole – vytvára iba oscilačné pole. Zapojením kondenzátora do série s pomocným (štartovacím) vinutím sa prúd cez toto vinutie posunie približne o 90 stupňov vzhľadom na prúd hlavného vinutia. Tento fázový rozdiel vytvára dvojfázovú aproximáciu dostatočnú na generovanie rotujúceho magnetického poľa a vytvárania počiatočného krútiaceho momentu.

Pri 1 µF kondenzátor CBB60 vytvára relatívne mierny príspevok k fázovému posunu, ktorý je vhodný pre motory s nízkymi požiadavkami na štartovací moment a malé pomocné vinutia. Jeho reaktanciu (Xc) pri 50 Hz možno vypočítať ako:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3 183 ohmov

Pri 60 Hz to klesne na približne 2 653 ohmov. Táto vysoká impedancia znamená, že kondenzátor 1 µF umožňuje tok iba malého jalového prúdu – vhodné pre malé motory, kde je odpor pomocného vinutia a indukčnosť samy o sebe vysoký. Spárovanie 1 µF kondenzátora CBB60 s motorom, ktorý vyžaduje 10 µF, by malo za následok výrazne znížený rozbehový moment, možné bzučanie, prehrievanie pomocného vinutia a prípadne poruchu motora.

Samoliečivé vlastnosti metalizovaného filmu

Jednou z definujúcich výhod konštrukcie CBB60 je samoliečenie. Keď dôjde k mikroskopickému defektu alebo lokálnemu dielektrickému rozpadu, tenká hliníková alebo zinková metalizácia okolo chyby sa takmer okamžite vyparí v dôsledku uvoľnenej energie. Tým sa izoluje defekt a obnoví sa dielektrikum, čím sa zabráni katastrofickým skratom. Jediná samoopravná udalosť spôsobuje zanedbateľné zníženie kapacity - často menej ako 0,01% - čo znamená, že kondenzátor naďalej spoľahlivo funguje aj po mnohých menších poruchách počas svojej prevádzkovej životnosti.

Táto samoopravná vlastnosť je jedným z dôvodov, prečo sú kondenzátory CBB60 uprednostňované pred papierovými alebo hliníkovými elektrolytickými typmi pre nepretržitú prevádzku motora. Typický vysokokvalitný kondenzátor CBB60 je určený pre 60 000 hodín alebo viac nepretržitej prevádzky pri menovitej teplote v porovnaní s 2 000 až 5 000 hodinami pre typické hliníkové elektrolytické kondenzátory za podobných podmienok.

Kľúčové špecifikácie, ktoré je potrebné skontrolovať pri výbere kondenzátora 1 Microfarad CBB60

Výber správneho 1 µF kondenzátora pre aplikáciu motora presahuje zhodu s číslom kapacity. Niekoľko vzájomne závislých špecifikácií určuje, či komponent bude fungovať bezpečne a či vydrží svoju menovitú životnosť.

Menovité napätie: Bezpečne vyššie, nikdy nižšie

Bežnou otázkou pri výmene kondenzátora 1 µF CBB60 je, či jednotka s vyšším napätím môže nahradiť originál. Odpoveď je áno – výmena jednotky 250 VAC za jednotku 450 VAC je úplne prijateľná a v skutočnosti poskytuje väčšiu bezpečnostnú rezervu. Menovité napätie predstavuje maximálne napätie, ktoré dielektrikum vydrží nepretržite bez poruchy. Použitie 450 V AC kondenzátora na 230 V obvode jednoducho znamená, že dielektrikum funguje hlboko pod limitom napätia, čo často predlžuje životnosť. Nikdy nenahrádzajte nižšie menovité napätie: 250 V AC kondenzátor na 370 V obvode pravdepodobne rýchlo zlyhá a môže to spôsobiť katastrofu.

Tolerancia kapacity a výkon motora

Konštruktéri motorov špecifikujú hodnoty kapacity s toleranciami, bežne ± 5 % alebo ± 10 %, pretože kondenzátor interaguje s impedanciou vinutia motora a vytvára fázový posun. 1 µF kondenzátor s toleranciou ± 10 % môže merať kdekoľvek od 0,9 µF do 1,1 µF. Pre väčšinu malých motorov ventilátorov alebo čerpadiel je tento rozsah prijateľný. Avšak pre presné aplikácie riadenia motora – pohony s premenlivou rýchlosťou, špirálové kompresory HVAC alebo lekárske vybavenie – je zaručená užšia tolerancia (± 5 % alebo dokonca ± 2 %), aby sa zachoval konzistentný krútiaci moment a účinnosť v celom rozsahu prevádzkových teplôt.

Kondenzátor CBB60 vs. iné typy motorových kondenzátorov

CBB60 nie je jediným štandardom motorového kondenzátora. Pochopenie toho, kde sa nachádza v porovnaní so svojimi súrodencami, pomáha objasniť, ktorý z nich daná aplikácia potrebuje – a kde má hodnota 1 µF najväčší zmysel.

CBB60 vs. CBB61

CBB60 aj CBB61 používajú dielektrikum z metalizovaného polypropylénového filmu a riadia sa normou IEC 60252-1. Jediným konštrukčným rozdielom je tvarový faktor: CBB60 je valcový, CBB61 je obdĺžnikový (škatuľkovitý). Elektricky je jednotka CBB61 1 µF 250 VAC zameniteľná s jednotkou CBB60 1 µF 250 VAC za predpokladu, že sa zhoduje bezpečnostná trieda, klimatická kategória a konfigurácia terminálu. Praktickým hľadiskom je mechanické uchytenie – či sa do montážnej konzoly v spotrebiči zmestí valec alebo plochá krabica.

CBB60 vs. CBB65

CBB65 je náročnejší variant navrhnutý špeciálne pre motory kompresorov klimatizácie a prostredia s vysokou okolitou teplotou. Zvyčajne má širšiu teplotnú triedu (až do 85 °C alebo 95 °C) a často je naplnená živicou spomaľujúcou horenie pre zvýšenú bezpečnosť v prevádzkových podmienkach s vysokým namáhaním. Pre aplikáciu 1 µF v malom ventilátore alebo nízkoenergetickom čerpadle by bol CBB65 prehnaný z hľadiska veľkosti a nákladov. Ak je však 1 µF kondenzátor umiestnený v uzavretom kryte kompresora alebo je vystavený nepretržitému vysokoteplotnému cyklu, tepelná rezerva CBB65 sa stáva skutočnou inžinierskou výhodou.

Elektrolytický štartovací kondenzátor CBB60 vs. CD60

CD60 je hliníkový elektrolytický kondenzátor navrhnutý výhradne na spúšťanie motora – je napájaný iba počas štartovacej fázy (zvyčajne 1–3 sekundy) a potom odpojený odstredivým spínačom alebo elektronickým relé. Kondenzátory CD60 majú oveľa vyššie hodnoty kapacity (50 µF až 1 200 µF), pretože ich úlohou je poskytnúť masívne počiatočné zvýšenie krútiaceho momentu. Hodnota 1 µF by sa nikdy neobjavila v štartovacom kondenzátore CD60 – kapacita je jednoducho príliš nízka na to, aby poskytovala zmysluplný štartovací moment pre akýkoľvek motor dostatočne veľký na to, aby vyžadoval štartovací kondenzátor. Naproti tomu 1 µF CBB60 je prevádzkový kondenzátor, ktorý zostáva v obvode nepretržite.

Aplikácie, kde je 1 mikrofaradový kondenzátor tou správnou voľbou

Hodnota 1 µF pokrýva širší rozsah typov obvodov ako samotné aplikácie motora. Tu je štruktúrovaný pohľad na to, kde táto špecifická hodnota kapacity poskytuje optimálny výkon.

Obvody pomocného vinutia malého jednofázového motora

Stropné ventilátory, odsávacie ventilátory, malé stolové ventilátory a nízkovýkonové odstredivé čerpadlá sú najbežnejšími domami pre 1 µF kondenzátor v prevádzke motora. Tieto motory majú malé pomocné vinutia s relatívne vysokou impedanciou, čo znamená, že veľký kondenzátor by spôsobil nadprúd v pomocnom obvode. Jednotka 1 µF poskytuje správnu veľkosť jalového prúdu na vytvorenie efektívneho fázového posunu bez namáhania izolácie vinutia. Niektoré viacrýchlostné motory ventilátorov využívajú siete kondenzátorov – napríklad 1 µF a 2 µF kondenzátor zapínané v rôznych kombináciách – na dosiahnutie troch rôznych nastavení rýchlosti.

Obvody časovania a oscilátora

V klasickom obvode IC s časovačom 555 je časová konštanta nastavená vzorcom t = 1,1 × R × C. S kondenzátorom 1 µF a odporom 100 kΩ je šírka výstupného impulzu približne 0,11 sekundy – bežne potrebný interval v priemyselných časovačoch, obvodoch oneskorenia relé a sekvenčných riadiacich systémoch. Zmena z 1 µF na 10 µF kondenzátora v rovnakom obvode sa znásobí, čo oneskorí desaťnásobne na 1,1 sekundy. Vďaka tomu je 1 µF prirodzeným „jednotkovým krokom“ pre návrh časovacieho obvodu, ktorý ponúka intuitívnu mierku pre výpočet.

Väzba a filtrovanie zvukového signálu

V audio elektronike vytvára 1 µF kondenzátor vo väzobnej úlohe hornopriepustný filter. V spojení so záťažou 10 kΩ je medzná frekvencia -3 dB približne 16 Hz – presne na spodku počuteľného rozsahu. Vďaka tomu sú spojovacie kondenzátory 1 µF bežné v konštrukciách audio zosilňovačov, kde je cieľom prejsť všetky počuteľné frekvencie a zároveň blokovať akýkoľvek DC posun, ktorý by posunul pracovný bod nasledujúcich stupňov. Filmové kondenzátory – vrátane polypropylénového filmu používaného v konštrukcii CBB60 – sú často uprednostňované pre zvukové spojenie kvôli ich nízkemu skresleniu v porovnaní s elektrolytickými typmi.

Odpojenie napájania

V konštrukcii napájacieho zdroja so zmiešaným signálom a analógovým napájaním potláča 1 µF oddeľovací kondenzátor umiestnený v blízkosti napájacieho kolíka integrovaného obvodu stredofrekvenčný šum v rozsahu 100 kHz až niekoľko MHz, ktorý väčší objemový elektrolyt nedokáže dostatočne rýchlo zvládnuť. Je bežnou praxou spárovať 100 µF elektrolytický (hromadný) s 1 µF keramickým alebo filmovým kondenzátorom (stredná frekvencia) a 100 nF keramikou (vysokofrekvenčný) na každej napájacej koľajnici, pokrývajúc tri desaťročia frekvencie s tromi komponentmi.

Ovládacie dosky ventilátora a motora s premenlivou rýchlosťou

Elektronické regulátory otáčok pre stropné ventilátory a motory malých spotrebičov často obsahujú vo svojich tlmiacich obvodoch 1 µF polypropylénový filmový kondenzátor. Tieto tlmiče potláčajú napäťové špičky generované pri spínaní indukčných vinutí motora pomocou TRIAC alebo tranzistorových zariadení. Bez tlmiaceho kondenzátora môžu tieto špičky prekročiť niekoľko stoviek voltov v mikrosekundách, čím sa zničí spínacie zariadenie. Kondenzátor 1 µF spárovaný so sériovým rezistorom (často 10–100 Ω) je štandardná konfigurácia tlmiča pre motory vo výkonovom rozsahu 50–500 W.

Ako otestovať 1 mikrofaradový kondenzátor pomocou multimetra

Overenie správneho fungovania 1 µF kondenzátora pred alebo po inštalácii je jednoduché pomocou moderného digitálneho multimetra, ktorý obsahuje funkciu merania kapacity. Proces trvá menej ako päť minút a dokáže potvrdiť, či je podozrivý chybný komponent skutočne chybný – alebo či chyba leží niekde inde v okruhu.

1. Odpojte napájanie: Nikdy netestujte kondenzátor, keď je obvod pod napätím. V prípade kondenzátorov v obvodoch motora tiež počkajte 30 sekúnd po odpojení napájania, kým sa dotknete svoriek – zvyškový náboj môže pretrvávať.
2. Vybite kondenzátor: Pre 1 µF kondenzátor stačí 10 kΩ odpor premostený cez svorky na 2–3 sekundy, aby sa zvyškové napätie dostalo na bezpečnú úroveň. Väčšie kondenzátory vyžadujú dlhší čas vybíjania.
3. Nastavte multimeter: Prepnite do režimu merania kapacity (CAP alebo µF). Niektoré merače vyžadujú výber rozsahu; vyberte najnižší rozsah, ktorý dokáže zobraziť 1 µF, zvyčajne rozsah 2 µF alebo 10 µF.
4. Pripojte a zmerajte: Dotknite sa meracích sond ku svorkám kondenzátora. Pre nepolarizované filmové kondenzátory, ako sú typy CBB60, na polarite nezáleží. Pre elektrolytické kondenzátory priraďte červenú k kladnej a čiernu k zápornej.
5. Interpretujte čítanie: Zdravý 1 µF kondenzátor by mal mať hodnotu medzi 0,9 µF a 1,1 µF (v tolerancii ±10 %). Hodnota viac ako 10 % pod menovitou hodnotou znamená zhoršenie. Údaj 0 alebo „OL“ (otvorený obvod) znamená, že sa dielektrikum pokazilo a dielec sa musí vymeniť.

Ak váš multimeter nemá kapacitnú funkciu, alternatívnou metódou je test doby nabíjania: nabite kondenzátor cez známy odpor z jednosmerného zdroja a zmerajte čas na dosiahnutie 63,2 % napájacieho napätia (jednorazová konštanta, τ = RC). Pre kondenzátor 1 µF a odpor 10 kΩ, τ = 0,01 sekundy . Táto metóda vyžaduje osciloskop alebo rýchly voltmeter a je vo všeobecnosti vyhradená pre technikov s pokročilejším vybavením.

Signalizuje zlyhanie 1 µF kondenzátora CBB60

Porucha kondenzátora v motorových obvodoch sa zriedka vyskytuje okamžite. Častejšie sa kapacita postupne posúva smerom nadol, ako dielektrikum starne - proces zrýchlený teplom, napäťovými špičkami a vysokou vlhkosťou. Rozpoznanie skorých príznakov degradácie kondenzátora môže zachrániť motor pred trvalým poškodením vinutia.

• Motor bzučí, ale nenaštartuje — najbežnejší príznak úplne zlyhaného prevádzkového kondenzátora. Motor dostane energiu a hlavné vinutie sa nabudí, ale bez fázovo posunutého prúdu z pomocného vinutia sa nevytvorí žiadne rotujúce magnetické pole a rotor zostane stáť.
• Znížená rýchlosť motora — čiastočne poškodený kondenzátor môže umožniť spustenie a chod motora, ale so zníženým krútiacim momentom a pod menovitými otáčkami. Ventilátor, ktorý beží výrazne pomalšie ako normálne, má často kondenzátor na 70–80 % svojej menovitej hodnoty.
• Nadmerné teplo motora — keď kapacita kondenzátora klesne, prúd pomocného vinutia sa stane nevyváženým vzhľadom na hlavné vinutie, čo spôsobí vyšší ako normálny prúd v oboch vinutiach a zvýšenú teplotu motora.
• Vypol ističe počas štartovania motora — poškodený kondenzátor spôsobuje, že motor pri štarte odoberá oveľa vyšší nábehový prúd, niekedy dostatočný na vypnutie ističa, ktorý obvod chráni.
• Viditeľné fyzické poškodenie — vydutie puzdra kondenzátora, praskliny v koncovom tesnení zo živice alebo hnedé zafarbenie sú znakmi nadmerného tepelného namáhania. Každý kondenzátor vykazujúci fyzické poškodenie by sa mal vymeniť bez ohľadu na jeho nameranú hodnotu kapacity.

V prípade pochybností je výmena lacná v porovnaní s cenou spáleného motora. Kvalitný 1 µF kondenzátor CBB60 zvyčajne stojí menej ako 5 USD. Náhradný motor alebo volanie servisu na diagnostiku poruchy motora spôsobenej zanedbaním chybného kondenzátora stojí podstatne viac.

Podrobný návod na výmenu 1 µF kondenzátora CBB60

Výmena prevádzkového kondenzátora v malom motore alebo ventilátore je jednoduchá oprava, ktorú môže bezpečne vykonať väčšina technicky založených majiteľov domov alebo technikov údržby. Kritické bezpečnostné pravidlo je jednoduché: vždy odpojte napájanie a overte si, či je vypnuté predtým, ako sa dotknete akéhokoľvek komponentu .

1. Odpojte spotrebič od zdroja napájania. Pre pevne zapojené zariadenia vypnite istič a overte ho bezkontaktným testerom napätia.
2. Pred odstránením čohokoľvek odfoťte pôvodný kondenzátor a jeho zapojenie. Toto poskytuje referenciu na správne opätovné pripojenie náhradného dielu.
3. Vybite kondenzátor pomocou odporu cez jeho svorky. Hoci 1 µF kondenzátor uchováva len malé množstvo energie, tento krok je dobrou praxou pred manipuláciou.
4. Všimnite si presné špecifikácie vytlačené na tele kondenzátora: kapacita (µF), menovité napätie (VAC), frekvencia (Hz) a akékoľvek ďalšie kódy (SH, P2, klimatická kategória). Tieto určujú náhradný diel.
5. Zaobstarajte si náhradu s rovnakou kapacitou, rovnakým alebo vyšším menovitým napätím, rovnakou alebo širšou menovitou teplotou a rovnakou konfiguráciou svoriek (rýchlospojka, vodiče alebo skrutkové svorky).
6. Pripojte náhradu pomocou fotografie ako referencie. V prípade štandardných dvojpólových kondenzátorov CBB60 nie je polarita dôležitá – ktorákoľvek svorka sa môže pripojiť k ľubovoľnému vodiču.
7. Zaistite kondenzátor v jeho montážnej konzole alebo spone. Cylindrické kondenzátory CBB60 sa zvyčajne montujú pomocou kovového alebo plastového pásika okolo tela.
8. Obnovte napájanie a otestujte motor na správne spustenie a chod. Ak motor stále bzučí alebo sa nedarí naštartovať, skontrolujte odstredivý spínač, tepelné preťaženie alebo vinutie motora skôr, ako predpokladáte ďalšiu poruchu kondenzátora.

Skladovanie, manipulácia a medzinárodné normy pre kondenzátory CBB60

Kondenzátory sú vo všeobecnosti robustné komponenty, ale nesprávne skladovanie môže znížiť ich výkon ešte pred ich inštaláciou. Filmové kondenzátory ako séria CBB60 sú menej citlivé na podmienky skladovania ako hliníkové elektrolytické typy, ale niekoľko opatrení výrazne predlžuje životnosť.

• Skladujte v chladnom a suchom prostredí s teplotou medzi 5 °C a 40 °C a relatívnou vlhkosťou pod 75 %. Vysoká vlhkosť počas dlhšej doby môže preniknúť plastovým puzdrom a vniesť vlhkosť do dielektrika, čím sa zníži izolačný odpor.
• Vyhnite sa priamemu slnečnému žiareniu alebo UV žiareniu. UV žiarenie postupom času degraduje polypropylén, čo môže ovplyvniť elektrické vlastnosti fólie.
• Uchovávajte mimo dosahu korozívnych chemikálií, rozpúšťadiel a soľného spreja. Kovové kolíky a koncovky môžu korodovať, čím sa zvyšuje prechodový odpor.
• Filmové kondenzátory, ako sú typy CBB60, nevyžadujú pravidelné reformovanie (opätovné napájanie), ako to robia hliníkové elektrolytické kondenzátory, vďaka čomu sú pri dlhodobom skladovaní zhovievavejšie. Správne skladovaný kondenzátor CBB60 1 µF po dobu piatich rokov by mal fungovať rovnako ako nový.

Medzinárodné normy a certifikácie

Kvalitné kondenzátory CBB60 určené na použitie v spotrebných spotrebičoch, HVAC zariadeniach a priemyselných motoroch sú vyrábané a testované podľa zavedených medzinárodných noriem. Nákup z certifikovaných zdrojov zaisťuje, že komponent funguje tak, ako je označený, a zahŕňa potrebnú bezpečnostnú ochranu.

• IEC 60252-1 : Primárny medzinárodný štandard pre kondenzátory AC motorov. Definuje testovacie metódy pre kapacitu, tan delta, izolačný odpor, napäťovú odolnosť a teplotný výkon.
• GB/T 3667 : Čínska národná norma ekvivalentná IEC 60252-1, ktorá slúži ako priama konštrukčná referencia pre kondenzátory série CBB.
• UL 810 : Severoamerický štandard pre kondenzátory, vyžadovaný pre produkty predávané v USA. Kondenzátory CBB60 uvedené na zozname UL nesú značku UL a označenie cUL pre Kanadu.
• VDE : Certifikácia nemeckej asociácie elektrotechniky sa vyžaduje pre produkty na európskom trhu. Kondenzátor s označením VDE prešiel prísnym nezávislým testovaním.
• Súlad s RoHS : Zabezpečuje, aby kondenzátor neobsahoval nebezpečné látky vrátane olova, ortuti, kadmia a určitých brómovaných spomaľovačov horenia – požadované pre produkty predávané v rámci Európskej únie.

Pri získavaní 1 µF kondenzátora CBB60 na komerčné alebo priemyselné použitie si vždy vyžiadajte príslušné certifikácie od dodávateľa. Falošné alebo neštandardné kondenzátory, ktoré nepravdivo uvádzajú hodnoty, sú zdokumentovaným problémom na trhu – kondenzátor označený 1 µF / 450 VAC, ktorý je v skutočnosti dimenzovaný iba na 250 VAC, za normálnych prevádzkových podmienok zlyhá, čo môže spôsobiť poškodenie motora alebo dokonca požiar v uzavretých krytoch.
