Ktoré domáce spotrebiče používajú kondenzátor CBB60? Kompletný sprievodca

Ktoré domáce spotrebiče bežne používajú CBB60?

Priama odpoveď: na kondenzátor CBB60 sa najčastejšie vyskytuje v jednofázových striedavých motoroch používaných vo vodných čerpadlách, klimatizáciách, práčkach, bazénových čerpadlách a kompresoroch. Všetko sú to motorom poháňané spotrebiče, ktoré vyžadujú prevádzkový kondenzátor na udržanie efektívnej a nepretržitej prevádzky. CBB60 – tiež známy ako motorový kondenzátor alebo AC filmový kondenzátor – je špeciálne navrhnutý presne pre tieto obvody motora s nepretržitým chodom s vysokým zaťažením. Ak ste niekedy vymieňali motor vodného čerpadla alebo ste si nechali vykonať servis klimatizácie technikom HVAC, je tu veľká šanca, že ide o kondenzátor CBB60.

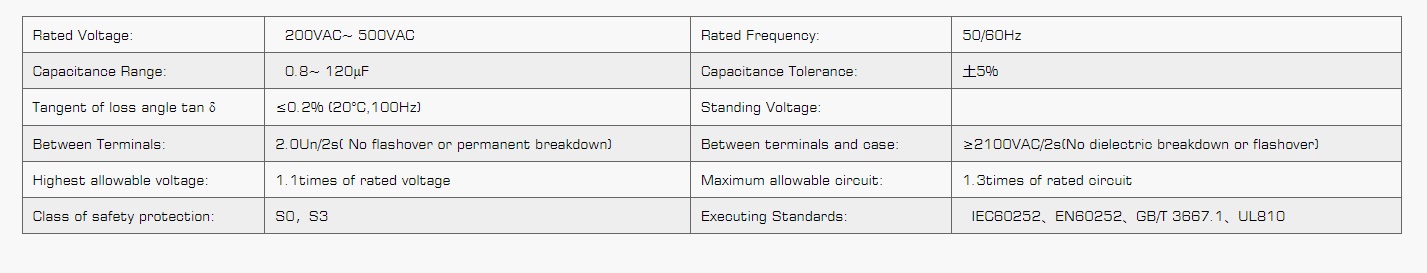

Na rozdiel od všeobecných elektrolytických kondenzátorov, CBB60 používa dielektrikum z polypropylénového filmu, ktoré mu umožňuje nepretržite zvládať striedavé napätie – zvyčajne dimenzované na 250VAC alebo 450 VAC — bez rýchleho znehodnotenia. Jeho kapacita sa zvyčajne pohybuje od 1 µF až 100 µF , vďaka čomu je vhodný pre širokú škálu veľkostí motorov v domácnostiach a ľahkých komerčných zariadeniach. Presné pochopenie toho, ktoré spotrebiče sa spoliehajú na tento komponent, pomáha majiteľom domov a technikom rýchlejšie diagnostikovať poruchy a získať správnu náhradu.

Vodné čerpadlá: Najbežnejšia aplikácia pre kondenzátory CBB60

Vodné čerpadlá – či už na zásobovanie vodou v domácnostiach, zavlažovanie záhrady alebo cirkuláciu bazénov – sú jediným najväčším aplikačným segmentom pre kondenzátor CBB60. Jednofázové indukčné motory v týchto čerpadlách sa nemôžu samočinne spustiť bez kondenzátora s fázovým posunom. CBB60 vytvára potrebný fázový rozdiel medzi štartovacím a prevádzkovým vinutím, čo umožňuje motoru vyvinúť štartovací moment a udržiavať stabilné rotujúce magnetické pole počas nepretržitej prevádzky.

Pre typickú domácu vodnú pumpu s výkonom 370 W až 750 W bude mať príslušný kondenzátor CBB60 zvyčajne kapacitu 8 uF až 20 uF pri 450 VAC . Väčšie čerpadlá – napríklad tie, ktoré sa používajú vo filtračných systémoch bazénov s výkonom 1 až 2 HP – môžu vyžadovať kondenzátory v Rozsah 25 µF až 50 µF . Použitie poddimenzovaného kondenzátora spôsobuje prehrievanie motora a odber nadmerného prúdu; predimenzovaný vedie k nestabilite a zníženej účinnosti.

Známky zlyhania CBB60 vo vodnom čerpadle

• Motor čerpadla bzučí, ale nespustí sa alebo je spustenie pomalé
• Motor vypne tepelnú ochranu proti preťaženiu krátko po spustení
• Viditeľné vydutie, praskanie alebo netesnosť na tele kondenzátora
• Nameraná kapacita viac ako 5 % pod menovitou hodnotou
• Motor beží, ale s výrazne zníženými otáčkami alebo výstupným tlakom

Najmä kondenzátory bazénových čerpadiel sú vystavené extrémnemu zaťaženiu prostredia – vonkajšie teplo, UV žiarenie a vlhkosť – čo výrazne skracuje životnosť v porovnaní s kondenzátormi pre vnútorné spotrebiče. V horúcom podnebí môže byť potrebné vymeniť kondenzátor CBB60 bazénového čerpadla 3 až 5 rokov aj pri bežnej prevádzke.

Klimatizácie a HVAC systémy

Klimatizačné zariadenia sú pravdepodobne najpopulárnejšou aplikáciou pre kondenzátory typu CBB60 v domácnosti. Motor kompresora aj motor ventilátora vonkajšieho kondenzátora v klimatizácii deleného typu zvyčajne vyžadujú prevádzkové kondenzátory. V mnohých jednotkách dvojcestný kondenzátor zvláda obe funkcie v jedinom kryte, ale elektrické charakteristiky sú identické so štandardným polypropylénovým filmom CBB60, AC-dimenzovaný a navrhnutý pre nepretržitú prevádzku.

Pre 1-tonovú až 1,5-tonovú bytovú splitovú klimatizáciu je prevádzkový kondenzátor kompresora zvyčajne dimenzovaný na 35µF až 45µF pri 370VAC alebo 440VAC . Kondenzátor motora ventilátora v tej istej jednotke je zvyčajne menší - okolo 5 µF až 10 µF . V izbových klimatizáciách okenného typu jeden kondenzátor CBB60 často slúži kombinovanej funkcii štart/beh motora PSC (Permanent Split Capacitor) s hodnotami bežne v Rozsah 2µF až 6µF pri 450VAC .

Technici HVAC uvádzajú, že porucha kondenzátora je jednou z hlavných príčin servisných zásahov klimatizácie počas letných mesiacov. Teplo je nepriateľom kondenzátorov — každé zvýšenie prevádzkovej teploty o 10 °C skracuje predpokladanú životnosť zhruba na polovicu. V nedostatočne vetranej vonkajšej kondenzačnej jednotke môžu teploty okolia v horúcich dňoch presiahnuť 60 °C až 70 °C, čo je výrazne nad štandardnou hodnotou teploty CBB60. 85 °C alebo 105 °C v závislosti od ročníka.

Typické špecifikácie kondenzátora CBB60 pre klimatizačné zariadenia

Práčky a sušičky

Zhora plnené práčky s jednofázovými indukčnými motormi – stále dominantným dizajnom na mnohých trhoch po celom svete – sa spoliehajú na kondenzátor CBB60 ako integrálnu súčasť ich obvodu motora. Kondenzátor umožňuje motoru produkovať krútiaci moment potrebný pre veľké zaťaženie bubna počas cyklov prania a odstreďovania. Bez funkčného kondenzátora sa motor buď úplne nespustí, alebo pracuje s výrazne zníženým krútiacim momentom, čo vedie k neúplným cyklom odstreďovania a mokrej bielizni.

Pre štandardnú práčku s horným plnením s kapacitou 5 kg až 7 kg s motorom v rozsahu 180 W až 370 W bude kondenzátor CBB60 zvyčajne dimenzovaný na 6 µF až 12 µF pri 450 VAC . Väčšie horné nakladače komerčnej kvality môžu používať kondenzátory až do 20 uF . V bubnových práčkach (s predným plnením) sa dizajn motora líši – mnohé moderné predné nakladače používajú univerzálne motory alebo motory poháňané invertorom, ktoré nevyžadujú prevádzkový kondenzátor – ale staršie konštrukcie s predným plnením a mnohé lacné modely stále obsahujú jednofázové indukčné motory spárované s CBB60.

Sušičky bielizne s elektrickým odporovým ohrevom a motorom ventilátora tiež bežne používajú kondenzátory CBB60 na obvodoch motora bubna a motora ventilátora. V typickej ventilačnej elektrickej sušičke môžete nájsť dva samostatné kondenzátory CBB60: jeden pre motor bubna (zvyčajne 3 µF až 8 µF ) a jeden pre motor ventilátora (často 2 µF až 5 µF ).

Prečo kondenzátory práčok zlyhajú skoro

Motory práčok sú vystavené najnáročnejšiemu elektrickému namáhaniu zo všetkých kondenzátorov domácich spotrebičov. Každý prací cyklus zahŕňa viacnásobné spustenie pri zaťažení, napäťové špičky spôsobené nábehovým prúdom a vo fáze odstreďovania nepretržitú prevádzku s vysokým krútiacim momentom. Kondenzátory v tejto aplikácii sú vystavené vibráciám zo samotného stroja, ktoré môžu časom oslabiť vnútorné spojenia. V praxi môže kondenzátor CBB60 v práčke vydržať kdekoľvek 5 až 12 rokov v závislosti od frekvencie používania a kvality energie v miestnej sieti.

Chladničky a mrazničky so štartovacími okruhmi kompresora

Zatiaľ čo mnoho moderných chladničiek používa skôr štartéry PTC (Positive Temperature Coefficient) ako prevádzkové kondenzátory, značná časť starších chladničiek, veľkých truhlicových mrazničiek a komerčných chladiacich jednotiek naďalej používa motory so štartovaním kondenzátora alebo kompresorom s prevádzkou kondenzátora. V týchto konštrukciách sa kondenzátor CBB60 - alebo plochá verzia CBB61 rovnakej technológie - používa buď ako stály kondenzátor, alebo v kombinácii s elektrolytickým štartovacím kondenzátorom.

Veľké truhlicové mrazničky (200 litrov a viac) pravdepodobne využívajú prevádzkový kondenzátor, pretože ich výkonnejšie kompresory ťažia zo zlepšenia účinnosti prevádzkového kondenzátora. Typické hodnoty pre chladiace alebo mraziace kondenzátory sa pohybujú od 3 uF až 15 uF pri 250 V AC . Nižšie menovité napätie (250VAC oproti 450VAC bežné v aplikáciách čerpadiel) je vhodné, pretože motory kompresorov chladničiek pracujú pri nižších napätiach v porovnaní s kondenzátorom.

Je dôležité nezamieňať kondenzátor cbb60 s elektrolytickým štartovacím kondenzátorom, ktorý sa niekedy nachádza v chladničkách. CBB60 je fóliový kondenzátor určený na nepretržitú prevádzku – počas normálnej prevádzky zostáva v obvode. Elektrolytický štartovací kondenzátor je naproti tomu v obvode iba zlomok sekundy počas štartovania motora a musí byť odpojený relé alebo PTC zariadením, keď motor dosiahne rýchlosť.

Vetracie ventilátory, výfukové ventilátory a stropné ventilátory

Stropné ventilátory, priemyselné odsávacie ventilátory, ventilátory na odvetrávanie podkrovia a ventilátory odsávača pár zvyčajne používajú jednofázové indukčné motory s konfiguráciou permanentného deleného kondenzátora (PSC) – a kondenzátor CBB60 (alebo jeho blízky variant, CBB61) je komponent, vďaka ktorému táto konfigurácia funguje. V motoroch PSC je kondenzátor trvalo pripojený k pomocnému vinutiu, čím sa vytvára fázový posun, ktorý vytvára rozbehový krútiaci moment a zachováva účinnosť chodu.

Pre štandardný stropný ventilátor s výkonom motora 50 W až 75 W bude prevádzkový kondenzátor zvyčajne 2 µF až 4 µF pri 250 V AC . Väčšie priemyselné odsávacie ventilátory v rozsahu 100W až 370W môžu využívať kondenzátory až 8 µF až 12 µF . Regulácia otáčok v stropných ventilátoroch sa často dosahuje prepínaním medzi rôznymi hodnotami kondenzátorov – preto niektoré kryty motora stropných ventilátorov obsahujú dva alebo tri kondenzátory s rôznymi hodnotami, ktoré umožňujú nastavenie nízkej, strednej a vysokej rýchlosti.

Variant CBB61 si tu zaslúži zmienku, pretože ide v podstate o rovnakú technológiu polypropylénového filmového kondenzátora ako CBB60, ale je zabalený v plochom (obdĺžnikovom) puzdre a nie vo valcovom tvare CBB60. CBB61 sa častejšie používa v stropných ventilátoroch a menších ventilačných ventilátoroch, kde montážny priestor vyžaduje plochý profil. Oba typy zdieľajú rovnaké základné elektrické charakteristiky a rovnaké režimy porúch.

Hodnoty kondenzátora stropného ventilátora pre rôzne nastavenia rýchlosti

• Vysoká rýchlosť: zvyčajne používa hodnotu plnej kapacity (napr. 4µF)
• Stredná rýchlosť: znížená kapacita prepínaním alebo závitovým vinutím (napr. 3µF alebo 2,5µF)
• Nízka rýchlosť: minimálna kapacita (napr. 1,5 µF až 2 µF)

Keď stropný ventilátor beží iba pri jednej rýchlosti alebo prestane reagovať na reguláciu rýchlosti, medzi prvé veci, ktoré treba skontrolovať, je poškodený alebo skratovaný kondenzátor. Posun kapacity viac ako ± 5 % od menovitej hodnoty sa vo všeobecnosti považuje za dôvod na výmenu v aplikáciách ventilátorov.

Iné domáce a ľahké komerčné aplikácie

Okrem vyššie uvedených hlavných kategórií spotrebičov sa kondenzátor CBB60 objavuje v prekvapivo širokej škále iných motorom poháňaných zariadení, ktoré sa nachádzajú v domácnostiach a okolo nich. Každá z týchto aplikácií má svoj vlastný typický kapacitný rozsah a požiadavky na napätie, ale všetky zdieľajú rovnakú základnú potrebu: spoľahlivý AC filmový kondenzátor s dlhou životnosťou na podporu prevádzky jednofázového motora.

• Otvárače garážových brán: Motor s reťazovým alebo skrutkovým pohonom v typickom otvárači garážových brán v domácnostiach (s menovitým výkonom 350 W až 750 W) často používa prevádzkový kondenzátor CBB60 v Rozsah 5µF až 12µF pri 250VAC alebo 450VAC .
• Vzduchové kompresory: Prenosné a stacionárne jednofázové vzduchové kompresory pre domáce dielne zvyčajne používajú štartovací kondenzátor (elektrolytický) aj prevádzkový kondenzátor (CBB60). Prevádzkový kondenzátor CBB60 v kompresore s výkonom 1 HP až 2 HP je bežne hodnotený 20 uF to 40µF at 450VAC .
• Ponorné čerpadlá: Čerpadlá do vrtov a ponorné čerpadlá používajú kondenzátory CBB60 dimenzované na nepretržitú prevádzku pri ponorení, zvyčajne 10 uF až 30 uF pri 450 VAC , často s vyššou toleranciou teploty 105°C.
• Odvlhčovače: Kompresor a motor ventilátora v bytovom odvlhčovači používajú prevádzkové kondenzátory; hodnoty závisia od veľkosti jednotky, ale často sa pohybujú od 2µF až 8µF pri 370VAC alebo 450VAC .
• Tepelné čerpadlá: Vonkajšie jednotky tepelného čerpadla, podobne ako dizajn klimatizácií, používajú na kompresore aj na motore ventilátora prevádzkové kondenzátory ekvivalentné CBB60.
• Obehové čerpadlá ohrievača vody: Solárne systémy na ohrev vody a hydronické vykurovacie systémy s malými obehovými čerpadlami bežne používajú kondenzátory CBB60 s menovitým výkonom 4 uF až 10 uF pri 250 V AC .
• Sušičky obilia a poľnohospodárske ventilátory: Veľké axiálne ventilátory používané v poľnohospodárstve a manipulácii s obilím sa často spoliehajú na kondenzátory CBB60, niekedy v kondenzátorových bankách pre vysokovýkonné trojfázové simulačné obvody.

Ako identifikovať a overiť kondenzátor CBB60 v zariadení

Pri vykonávaní servisu ktoréhokoľvek z vyššie uvedených zariadení si identifikácia správneho kondenzátora cbb60 na výmenu vyžaduje odčítanie troch kľúčových parametrov zo štítku existujúceho komponentu: kapacita (v µF), menovité napätie (VAC) a niekedy aj frekvenčné hodnotenie (50 Hz alebo 60 Hz). Pre bezpečnú a efektívnu prevádzku sa tieto hodnoty musia presne zhodovať alebo v rámci prijateľných tolerancií.

Menovité napätie náhradného kondenzátora musí byť rovnaké alebo väčšie ako originál — nikdy nižšie. Použitie 250VAC kondenzátora tam, kde sa vyžaduje 450VAC, predstavuje bezpečnostné riziko, ktoré môže viesť k poruche dielektrika, poruche kondenzátora a požiaru. V praxi je všeobecne prijateľné použiť 450VAC kondenzátor v 250VAC aplikácii, pretože vyššie menovité napätie poskytuje dodatočnú bezpečnostnú rezervu bez ovplyvnenia kapacitného výkonu.

Tolerancia kapacity pre výmenu CBB60 by mala zostať v rámci ± 5 % of the rated value pre aplikácie prevádzkových kondenzátorov. Výrazne nad menovitú kapacitu spôsobí, že motor odoberie nadmerný prúd v pomocnom vinutí; výrazne nižšie znižuje krútiaci moment a spoľahlivosť štartovania. Pre aplikácie kompresorov a čerpadiel, kde je kritická účinnosť motora, je vhodnejšie zostať v rozmedzí ±3 %.

Proces overenia kondenzátora krok za krokom

1. Odpojte spotrebič od napájania a nechajte ho stáť aspoň 5 minút, kým sa dotknete akéhokoľvek kondenzátora – niektoré kondenzátory si po odpojení napájania udržia nebezpečný náboj.
2. Pred manipuláciou kondenzátor bezpečne vybite pomocou vybíjacieho odporu (zvyčajne 10kΩ až 20kΩ, 5W) pripojeného cez svorky.
3. Prečítajte si štítok existujúceho kondenzátora pre kapacitu (µF), napätie (VAC) a teplotné hodnotenie.
4. Na meranie skutočnej kapacity starého kondenzátora použite digitálny multimeter s funkciou merania kapacity; porovnať s menovitou hodnotou.
5. Ak je nameraná kapacita o viac ako 5 % nižšia ako menovitá hodnota, alebo ak kondenzátor vykazuje fyzické poškodenie (vydutie, prasknutie, netesnosť), vymeňte ho.
6. Vyberte náhradný kondenzátor CBB60 so zodpovedajúcim alebo vyšším menovitým napätím a kapacitou v rozmedzí ±5 % pôvodného.
7. Skontrolujte, či fyzické rozmery (priemer a dĺžka pre valcový CBB60) zodpovedajú montážnej konzole alebo krytu spotrebiča.

CBB60 vs iné typy kondenzátorov: Prečo sa používa tento špecifický komponent

Častá otázka technikov aj zvedavých majiteľov domov znie: prečo konkrétne kondenzátor CBB60, a nie elektrolytický kondenzátor alebo keramický kondenzátor? Odpoveď spočíva v základných elektrických požiadavkách obvodov chodu striedavého motora.

Elektrolytické kondenzátory sú polarizované - môžu bezpečne zvládnuť iba jednosmerné napätie, nie striedavé napätie. Pripojenie elektrolytického kondenzátora cez vinutie striedavého motora by ho rýchlo zničilo a vytvorilo by nebezpečenstvo požiaru alebo výbuchu. Dielektrikum polypropylénového filmu CBB60 je nepolarizované a efektívne zvláda striedavé napätie s veľmi nízkym vnútorným odporom (ESR) a minimálnou dielektrickou stratou – charakteristiky, ktoré sú rozhodujúce pre nepretržitú prevádzku striedavého prúdu.

Keramické kondenzátory, aj keď sú tiež nepolarizované, sú dostupné len vo veľmi malých kapacitných hodnotách (pikofarady až mikrofarady) a nedokážu dosiahnuť kapacitný rozsah 5 µF až 100 µF potrebný pre aplikácie s motorom vo fyzických veľkostiach, ktoré sú praktické pre použitie zariadenia.

Kondenzátor CBB60 tiež ponúka samoliečebné vlastnosti — jedna z najdôležitejších vlastností pre dlhodobú spoľahlivosť. Keď pri mikroskopickom defekte dôjde k menšiemu dielektrickému rozpadu, metalizovaný elektródový film v CBB60 sa lokálne odparí, izoluje defekt a obnoví izoláciu. Tým sa zabráni tomu, aby sa drobná porucha premenila na katastrofickú poruchu. Väčšina kondenzátorov CBB60 je dimenzovaná na životnosť 100 000 hodín za štandardných prevádzkových podmienok — ďaleko presahujúcich elektrolytické kondenzátory používané v štartovacích obvodoch.

Porovnanie: CBB60 vs iné typy kondenzátorov pre aplikácie motora

Čo sa stane, keď zlyhá kondenzátor CBB60 v domácom zariadení

Pochopenie poruchových režimov kondenzátora cbb60 pomáha pri presnej diagnostike problémov spotrebiča pred tým, než sa pustíte do nákladnejších opráv. Správanie pri poruche sa líši v závislosti od toho, ako kondenzátor zlyhá – otvorený obvod, skrat alebo postupná strata kapacity.

Porucha otvoreného okruhu

Keď sa CBB60 nepodarí otvoriť (interné spojenie sa preruší), motor úplne stratí svoj prevádzkový kondenzátor. V motore PSC (stropné ventilátory, okenné AC) sa motor nespustí alebo sa spustí veľmi pomaly so zníženým krútiacim momentom. V motore kompresora so štartovaním kondenzátora/spustením kondenzátora účinnosť chodu výrazne klesá, čo spôsobuje prehriatie a vypnutie tepelnej ochrany. Poruchy s otvoreným obvodom sú najbežnejším režimom poruchy v starých kondenzátoroch CBB60 a sú zvyčajne spôsobené únavou vnútorného spojenia z tepelných cyklov.

Porucha skratu

Skratovaný kondenzátor CBB60 je menej bežný, ale nebezpečnejší. Vytvára priamu nízkoimpedančnú cestu cez vinutie motora, čo spôsobuje okamžitý nadprúd, vypálené poistky alebo vypnuté ističe. V závažných prípadoch môže skrat v kondenzátore generovať dostatok tepla na prasknutie alebo explóziu krytu kondenzátora. To je dôvod, prečo kondenzátory CBB60 pre motorové aplikácie vždy obsahujú vnútorné pretlakové odpojovacie mechanizmy (OPD). — vnútorný disk citlivý na tlak, ktorý odpojí spojenie skôr, ako dôjde ku katastrofickej poruche.

Postupná strata kapacity

Najzákernejším spôsobom zlyhania je postupná strata kapacity v dôsledku degradácie dielektrika v priebehu času - často spôsobená dlhodobým vystavením zvýšeným teplotám, vysokej vlhkosti alebo prepätiu. Spotrebič naďalej funguje, ale so zníženou účinnosťou: čerpadlo poskytuje nižší prietok, klimatizácia spotrebuje viac energie na rovnaký chladiaci výkon alebo práčke trvá dlhšie, kým dosiahne plnú rýchlosť odstreďovania. Mnohí majitelia domov pripisujú tieto príznaky skôr všeobecnému opotrebovaniu než degradovanému kondenzátoru, čo vedie k zbytočne vysokým účtom za elektrinu a predčasnému opotrebovaniu motora.
