Kondenzátor CBB60 pre vodné čerpadlo: Sprievodca výberom a výmenou

Áno - a kondenzátor CBB60 nie je kompatibilný len s vodnými čerpadlami; je špeciálne navrhnutý pre nich. Tento prevádzkový kondenzátor je štandardnou voľbou pre jednofázové motory vodných čerpadiel na striedavý prúd, ktoré sa nachádzajú v systémoch obytných studní, bazénových čerpadlách, zavlažovacích zariadeniach a prúdových čerpadlách. Bez funkčného CBB60 väčšina týchto motorov nedokáže generovať fázový posun potrebný na spustenie alebo udržanie efektívnej rotácie. Ak vaše čerpadlo hučí, ale nespúšťa sa, beží, vypína ističe alebo je jednoducho vybité pri príchode, chybný prevádzkový kondenzátor CBB60 je jedným z prvých komponentov, ktoré treba otestovať a vymeniť.

Čo je a Kondenzátor CBB60 a prečo je to dôležité pre čerpadlá

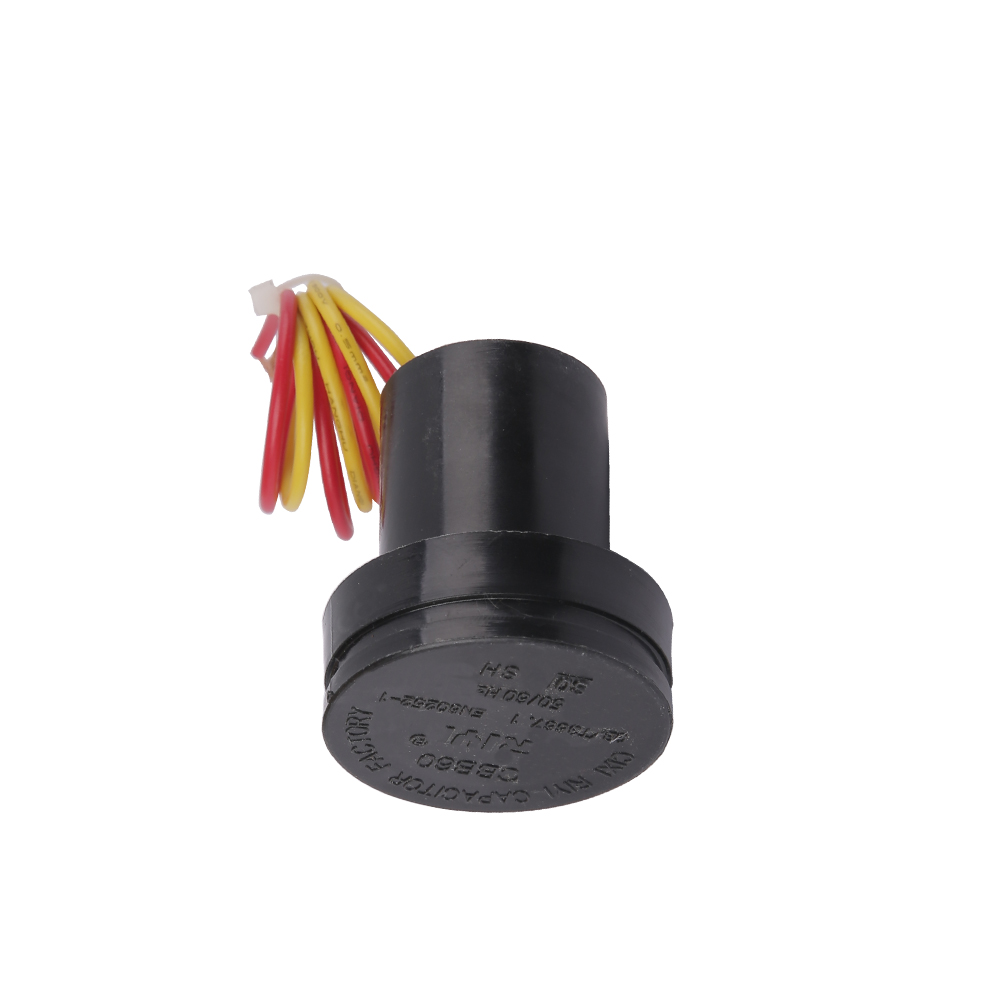

Kondenzátor CBB60 je kondenzátor s metalizovanou polypropylénovou fóliou uložený vo valcovom plastovom kryte, určený na prevádzku so striedavým motorom. Označenie „CBB60“ sa riadi klasifikačným systémom čínskej národnej normy (GB/T 3667), kde „C“ znamená kondenzátor, druhé „B“ označuje dielektrikum polypropylénovej fólie, tretie „B“ označuje metalizovanú konštrukciu a „60“ označuje sériový štandard pre kondenzátory striedavého motora.

V jednofázovom indukčnom motore – ktorý používa väčšina domácich vodných čerpadiel – má stator iba jedno hlavné vinutie. To vytvára pulzujúce magnetické pole, nie rotujúce. Bez fázového posunu nemôže rotor určiť, ktorým smerom sa má točiť a má nulový počiatočný krútiaci moment. Prevádzkový kondenzátor CBB60 je zapojený v sérii s pomocným (štartovacím) vinutím a vytvára potrebný 90-stupňový elektrický fázový rozdiel medzi dvoma vinutiami. Tento fázový rozdiel vytvára rotujúce magnetické pole, ktoré spôsobuje, že sa rotor otáča v určitom smere a udržiava hladký chod pri zaťažení.

Na rozdiel od štartovacích kondenzátorov (ktoré sú elektrolytické a počas spúšťania sa zapínajú len krátko), CBB60 zostáva počas prevádzky neustále pod napätím. To znamená, že musí odolať plnému menovitému napätiu a striedavému zvlnenému prúdu po dlhšiu dobu – niekedy hodiny alebo dni – bez toho, aby došlo k degradácii. Jeho dielektrikum z polypropylénového filmu to umožňuje a ponúka nižší rozptylový faktor, vyšší izolačný odpor a oveľa lepšia tepelná stabilita v porovnaní s elektrolytickými alternatívami.

Kľúčové elektrické špecifikácie, ktoré musíte spĺňať

Výber nesprávneho kondenzátora pre motor vodného čerpadla nie je len neefektívny – môže spáliť vinutia motora alebo spôsobiť katastrofálne zlyhanie samotného kondenzátora. Tu sú špecifikácie, na ktorých záleží najviac:

Hodnota kapacity (µF)

Toto je najkritickejšia špecifikácia. Bežné hodnoty používané v aplikáciách vodných čerpadiel sa pohybujú od 6 µF až 100 µF , pričom najčastejšie sa vyskytujúce hodnoty sú 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF a 40 µF. Správnu hodnotu určí výrobca motora na základe impedancie vinutia, počtu pólov a menovitého prúdu. Vždy sa presne zhoduje s pôvodnou hodnotou – použitie kondenzátora, ktorý je o 20 % vyšší alebo nižší, ako je špecifikované, môže spôsobiť prehriatie, znížený krútiaci moment alebo osciláciu.

Tolerancia je zvyčajne ± 5% pre kvalitné jednotky CBB60. Vyhnite sa akémukoľvek kondenzátoru s toleranciou ±10 % alebo vyššou v aplikáciách s presným motorom.

Menovité napätie (VAC)

Štandardné kondenzátory CBB60 pre vodné čerpadlá sú dimenzované na 250 VAC alebo 450 VAC . Pre 120V jednofázové systémy je minimálna hodnota 250 VAC, ale pre rezervu sa uprednostňuje 450 VAC. Pre systémy 220 V – 240 V používajte iba jednotky s menovitým napätím 450 V AC. Nikdy nenahrádzajte kondenzátor s nižším napätím, a to ani dočasne – dielektrikum môže byť prepichnuté v priebehu milisekúnd a spôsobiť skrat.

Frekvencia (Hz)

Väčšina kondenzátorov CBB60 je dimenzovaná na 50 Hz alebo 60 Hz, alebo oboje. Severoamerické čerpadlá bežia pri 60 Hz; väčšina Európy, Ázie a Afriky pracuje na frekvencii 50 Hz. Použitie 50Hz kondenzátora na 60Hz systéme je všeobecne prijateľné, pretože reaktancia mierne klesá, ale vždy si overte technický list.

Rozsah prevádzkových teplôt

Štandardné kondenzátory CBB60 sú dimenzované od -25 °C až 70 °C . Ak vaše čerpadlo pracuje v horúcom čerpadle, v blízkosti kotla alebo v teplom podnebí, hľadajte jednotky s rozšíreným rozsahom dimenzované na 85 °C alebo dokonca 105 °C. Tepelná degradácia nad menovitou teplotou je jednou z hlavných príčin skorého zlyhania kondenzátora.

Ako zistiť, či váš prevádzkový kondenzátor CBB60 zlyhal

Porucha kondenzátora v motoroch vodných čerpadiel sa často vyvíja postupne, ale v niektorých prípadoch môže byť náhla a úplná. Včasné rozpoznanie symptómov môže zabrániť drahému poškodeniu motora.

Symptóm 1 — Motor bzučí, ale neštartuje

Toto je klasický príznak zlyhania kondenzátora. Počujete, ako sa motor napája a vydáva slabé bzučanie, ale hriadeľ sa neotáča. Ak by ste manuálne otáčali hriadeľom čerpadla (najskôr s vypnutým napájaním), motor by sa zachytil a bežal, čo dokazuje, že vinutia sú neporušené, ale chýba počiatočný krútiaci moment. Je to spôsobené otvoreným okruhom alebo vážne degradovaným CBB60, ktorý už nemôže produkovať potrebný fázový posun.

Príznak 2 — Motor štartuje pomaly alebo má problémy pri zaťažení

Kondenzátor, ktorý stratil významnú kapacitu - povedzme, klesla z 25 µF na 18 µF - môže stále umožniť spustenie motora v podmienkach bez zaťaženia, ale bude mať problémy alebo sa zastaví, keď sa použije tlak vody. To sa často prejavuje pomalým nábehom, nepravidelnou prevádzkou alebo vypínaním čerpadla pod tlakom.

Symptóm 3 — Prehrievanie motora

Keď sa kapacita posunie od svojej menovitej hodnoty, rovnováha prúdu medzi hlavným a pomocným vinutím je narušená. Motor odoberá nadmerný prúd na kompenzáciu, ktorý vytvára teplo. Motor, ktorý beží so zlyhaným alebo degradovaným CBB60, môže dosiahnuť teploty o 30–50 °C vyššie ako normálne prevádzkové úrovne , urýchľuje rozpad izolácie a opotrebovanie ložísk.

Symptóm 4 — Viditeľné fyzické poškodenie

Skontrolujte priamo telo kondenzátora. Bežné príznaky zlyhania zahŕňajú:

• Vydutý alebo prasknutý plastový obal
• Popáleniny alebo roztavenie okolo svoriek
• Olej alebo zvyšky presakujúce zo základne (označuje vnútorné dielektrické poškodenie)
• Skorodované alebo uvoľnené koncové spoje

Ktorýkoľvek z týchto vizuálnych signálov si vyžaduje okamžitú výmenu bez ohľadu na namerané hodnoty.

Symptóm 5 — Vypne istič pri štartovaní motora

Skratovaný kondenzátor CBB60 vytvára takmer mŕtvy skrat v obvode vinutia motora, čo spôsobuje masívny nárazový prúd, ktorý okamžite vypne istič alebo vypáli poistku. Ak vaše čerpadlo neustále vypína ochranu obvodu pri každom pokuse o spustenie, skratovaný kondenzátor je vysoko na zozname vinníkov.

Testovanie kondenzátora CBB60 pomocou multimetra

Predtým, ako miniete peniaze na výmenu, skontrolujte, či je skutočne chybný kondenzátor. Tu je návod, ako to správne otestovať.

Bezpečnosť na prvom mieste — Vybite kondenzátor

Nikdy sa nedotýkajte svoriek kondenzátora pred vybitím. Kondenzátor CBB60 s menovitým napätím 450 V AC dokáže udržať náboj schopný spôsobiť silný šok. Bezpečné vybíjanie: pri úplnom odpojení napájania použite odpor 10 kΩ–20 kΩ (s menovitým výkonom najmenej 5 W) premostený cez svorky na 5–10 sekúnd. Prípadne použite izolovaný skrutkovač na krátke premostenie svoriek — uvidíte malú iskru, ktorá je normálna a potvrdzuje vybitie.

Použitie kapacitného režimu

Nastavte svoj digitálny multimeter do kapacitného režimu (zvyčajne označeného symbolom pripomínajúcim dve rovnobežné čiary). Odpojte kondenzátor od obvodu a dotknite sa sondy každej svorky. Zdravý CBB60 by mal čítať v rozmedzí ±5–10 % svojej označenej kapacity. Napríklad 25µF kondenzátor by mal čítať medzi 22,5µF a 27,5µF. Hodnota výrazne pod touto hodnotou - povedzme 15 µF na kondenzátore 25 µF - naznačuje podstatnú degradáciu. Údaj nula alebo OL (preťaženie) indikuje poruchu prerušeného obvodu.

Použitie režimu odporu ako základnej kontroly

Ak váš multimeter nemá kapacitnú funkciu, prepnite do režimu odporu (Ω) s vysokým rozsahom (200 kΩ alebo viac). Dotknite sa sond na svorky. Dobrý kondenzátor bude pri nabíjaní z batérie merača vykazovať stúpajúci odpor od takmer nuly až po niekoľko stoviek kilohmov – toto správanie pri nabíjaní potvrdzuje, že kondenzátor nie je skratovaný alebo otvorený. Údaj, ktorý zostane na nule (skrat) alebo okamžite preskočí na OL bez akéhokoľvek správania pri nabíjaní (otvorený), znamená poruchu. Táto metóda nepotvrdzuje hodnotu kapacity, iba základnú funkčnosť.

Proces výmeny kondenzátorov vodného čerpadla krok za krokom

Výmena prevádzkového kondenzátora CBB60 je jednou z najjednoduchších opráv vodného čerpadla, ktoré môžete urobiť sami. Celý proces zvyčajne trvá menej ako 30 minút.

1. Odpojte napájanie — Vypnite istič napájajúci čerpadlo a overte ho testerom napätia. Nespoliehajte sa len na vypínač.
2. Nájdite kondenzátor — Na väčšine vodných čerpadiel je kondenzátor CBB60 umiestnený v malom kryte na tele motora, často zaistený kovovým pásikom alebo sponou. Odstráňte kryt, aby ste ho odhalili.
3. Odfoťte rozvody — Skôr ako čokoľvek odpojíte, urobte si jasnú fotografiu pripojení svoriek. Kondenzátory CBB60 pre čerpadlá majú zvyčajne dve alebo tri svorky. Väčšina z nich je nepolárna (svorky sú zameniteľné), ale potvrdením pred odpojením sa vyhnete nejasnostiam.
4. Vybite kondenzátor — Ako je popísané vyššie, použite vybíjací odpor alebo opatrne premostite svorky, aby ste odstránili uložený náboj.
5. Odstráňte starý kondenzátor — Odpojte vodiče (poznamenajte si alebo odfoťte, ktorý vodič vedie ku ktorej svorke), uvoľnite montážny pás a odstráňte starú jednotku.
6. Nainštalujte nový CBB60 — Vložte náhradný diel v rovnakej orientácii, utiahnite montážny pásik a znovu pripojte káble podľa vašej fotografie. Pre nepolárne jednotky s dvomi svorkami na poradí vodičov nezáleží.
7. Otestujte čerpadlo — Obnovte napájanie a sledujte správne spustenie čerpadla, normálny prevádzkový prúd (zmerajte pomocou kliešťového merača, ak je k dispozícii) a absenciu prehrievania alebo neobvyklého hluku.

Fyzická veľkosť a montáž

Kondenzátory CBB60 sa dodávajú v štandardizovaných valcových rozmeroch. Bežné priemery sú 35 mm, 40 mm a 50 mm, s výškami od 60 mm do 115 mm. Vyššie hodnoty kapacity zaberajú väčšie kryty. Pri objednávaní výmeny skontrolujte, či fyzické rozmery pasujú na montážnu konzolu na vašej pumpe. Kondenzátor so správnymi elektrickými menovitými hodnotami, ale 10 mm príliš vysoký, sa nezmestí do pôvodného krytu , preto vždy skontrolujte obe sady špecifikácií.

Kondenzátor CBB60 verzus iné typy kondenzátorov pre aplikácie motora

Nie všetky motorové kondenzátory sú rovnaké. Pochopenie rozdielov vysvetľuje, prečo je CBB60 správnou a jedinou vhodnou voľbou pre nepretržitú prevádzku vodného čerpadla.

CBB65 a CBB61 zdieľajú rovnakú konštrukciu fólie ako CBB60, ale líšia sa dizajnom krytu a typickou aplikáciou. CBB65 používa hliníkovú nádobu na lepšie odvádzanie tepla v prostredí kompresora; CBB61 je plochý a určený pre lopatkové motory ventilátorov. Nahradenie CBB65 za CBB60 je elektricky možné, ak sa kapacita a napätie zhodujú , ale faktor fyzického tvaru nemusí sedieť. Nikdy nenahrádzajte štartovací kondenzátor CD60 ako prevádzkový kondenzátor – elektrolytické dielektrikum sa prehreje a zlyhá v priebehu niekoľkých minút nepretržitej prevádzky.

Faktory, ktoré spôsobujú predčasné zlyhanie kondenzátora CBB60 v čerpadlách

Pochopenie toho, prečo kondenzátory predčasne zlyhajú, vám pomôže predĺžiť životnosť a vyhnúť sa opakovaným výmenám.

Napäťové rázy a prechodové javy

Údery blesku, udalosti spínania siete a špičky spätného EMF motora môžu vystaviť dielektrikum kondenzátora napäťovým špičkám, ktoré ďaleko presahujú jeho menovité hodnoty v ustálenom stave. Jediný prechodový jav pri dvojnásobku menovitého napätia môže spôsobiť čiastočný dielektrický prieraz – trvalé zníženie kapacity. V oblastiach s častými búrkami alebo nestabilným napájaním z elektrickej siete je praktickým ochranným opatrením inštalácia prepäťovej ochrany dimenzovanej na zaťaženie motora pred čerpadlom.

Prevádzková teplota nad menovitou teplotou

Každé zvýšenie o 10 °C nad menovitú prevádzkovú teplotu zníži očakávanú životnosť kondenzátora zhruba na polovicu – dobre zavedený princíp známy ako Arrheniusovo pravidlo pre starnutie kondenzátora. Štandardná CBB60 dimenzovaná na 70 °C umiestnená v čerpacej stanici, ktorá v lete dosiahne 80 °C, starne dvakrát rýchlejšie, ako sa očakávalo. Pre inštalácie v teplom prostredí vždy vyberte kondenzátory s teplotou 85 °C alebo vyššou.

Časté cyklovanie Start-Stop

Vodné čerpadlá ovládané tlakovými spínačmi v systémoch s poddimenzovanými alebo premočenými tlakovými nádržami sa môžu zapínať a vypínať desiatky krát za hodinu. Každá spúšťacia udalosť vystaví kondenzátor prechodnému rázovému prúdu. Hoci kondenzátory CBB60 sú na to určené, systémy cyklujúce viac ako 20-30 krát za hodinu spôsobiť abnormálne napätie na dielektriku. Ak pumpa krátko cykluje, upevnenie tlakovej nádoby (nabitie alebo výmena mechúra) výrazne zníži namáhanie kondenzátora.

Vniknutie vlhkosti a vlhkosti

Kondenzátory CBB60 používajú utesnené plastové puzdro, ale počas rokov prevádzky vo vlhkých čerpacích šachtách alebo vonkajších krytoch môže vlhkosť preniknúť do koncových vstupných bodov. Vlhkosť vo vnútri krytu zvyšuje dielektrické straty a podporuje elektrochemickú koróziu vnútorného metalizovaného filmu. Kondenzátory vo vlhkom prostredí by sa mali kontrolovať ročne a proaktívne vymieňať každých 5 až 7 rokov, aj keď sa zdajú byť funkčné.

Nainštalovaná nesprávna hodnota kapacity

Inštalácia kondenzátora s vyššou ako špecifikovanou hodnotou kapacity zvyšuje prúd cez pomocné vinutie nad jeho konštrukčný limit, čo spôsobuje, že toto vinutie a samotný kondenzátor sa zahrievajú. Inštalácia nižšej hodnoty zvyšuje prúd hlavného vinutia. Každá chyba urýchľuje poruchu vinutia kondenzátora aj motora. Vždy používajte presnú hodnotu µF špecifikovanú výrobcom motora — nikdy nezaokrúhľujte za predpokladu, že čím viac, tým lepšie.

Normy kvality a certifikácie, ktoré treba hľadať pri nákupe

Trh s kondenzátormi CBB60 zahŕňa širokú škálu úrovní kvality. Tu je to, čo skontrolovať pred nákupom.

• Certifikácia CQC — Značka China Quality Certification Center je základom pre kondenzátory vyrábané v Číne. Renomovaní výrobcovia to uvádzajú na etikete.
• Označenie CE — Vyžaduje sa pre výrobky predávané v Európskom hospodárskom priestore. Potvrdzuje, že kondenzátor spĺňa smernice EÚ o bezpečnosti a EMC.
• Zoznam UL — Certifikácia Underwriters Laboratories pre použitie na severoamerickom trhu. Dôležité pre súlad s poistením v bytových zariadeniach.
• Schválenie VDE — nemecký certifikačný orgán; bežné pre kondenzátory používané v európskych priemyselných zariadeniach.
• Samoliečivý metalizovaný film — V popise produktu hľadajte vyslovene výraz „samoliečenie“. Táto vlastnosť znamená, že menšie lokalizované dielektrické poruchy spôsobujú, že sa kovový film vyparí v mieste poruchy, čím sa defekt automaticky odstráni, a nie sa šíri ako tvrdý skrat. Toto je kritická bezpečnostná funkcia v kondenzátoroch motora.
• Obal spomaľujúci horenie — Plastové puzdro by malo byť vyrobené z materiálu spomaľujúceho horenie (hodnota UL94 V-0), ktorý obmedzuje šírenie požiaru v prípade katastrofickej poruchy.

Vyhnite sa kondenzátorom od neznámych dodávateľov bez certifikačného označenia, nejasných špecifikácií alebo cien výrazne pod priemerom trhu. Kondenzátor CBB60 pre motor čerpadla s výkonom 1 HP stojí medzi 5 až 20 USD v závislosti od zdroja a certifikácií. K jednotkám s cenou 1 – 2 doláre za rovnaké špecifikácie by sa malo pristupovať s hlbokým skepticizmom – ohrozené dielektrické materiály a poddimenzované koncovky sú bežné opatrenia na znižovanie nákladov, ktoré vedú k skorému zlyhaniu alebo nebezpečenstvu požiaru.

Konfigurácie zapojenia pre kondenzátory CBB60 v rôznych typoch motorov čerpadiel

Zatiaľ čo základná funkcia CBB60 je u všetkých jednofázových motorov rovnaká, konfigurácia zapojenia sa líši v závislosti od konštrukcie motora.

Motor s permanentným deleným kondenzátorom (PSC).

Toto je najbežnejšia konfigurácia vodných čerpadiel. Prevádzkový kondenzátor CBB60 je trvalo zapojený do série s pomocným vinutím pre štart aj chod. Nechýba štartovací kondenzátor ani odstredivý spínač. Obvod je jednoduchý: Linka 1 sa pripája k jednému koncu hlavného vinutia a jednej svorke kondenzátora; druhá svorka kondenzátora sa pripája k jednému koncu pomocného vinutia; Vedenie 2 (neutrálne) sa pripája k druhým koncom oboch vinutí.

Štart kondenzátora, motor chodu kondenzátora (CSCR).

Väčšie motory čerpadiel (zvyčajne nad 1 HP) niekedy používajú štartovací kondenzátor (CD60, elektrolytický) aj prevádzkový kondenzátor (CBB60). Štartovací kondenzátor sa vypne odstredivým spínačom, keď motor dosiahne približne 75–80 % synchrónnych otáčok. CBB60 zostáva v okruhu počas trvania prevádzky. V tejto konfigurácii sú dva kondenzátory zapojené paralelne počas spúšťania, čím sa dosiahne oveľa vyššia celková kapacita a počiatočný krútiaci moment predtým, ako štartovací kondenzátor vypadne.
