Môžem nahradiť CBB60 CBB65?

Môžem CBB60 nahradiť CBB65? Priama odpoveď

Krátka odpoveď je: vo väčšine prípadov nie – nemali by ste priamo nahradiť a kondenzátor CBB60 s CBB65 bez starostlivého overenia špecifikácií vašej aplikácie. Aj keď sú oba kondenzátory na striedavý prúd motora, ktoré zdieľajú rovnakú základnú funkciu zlepšovania účinnosti motora a účinníka, výrazne sa líšia fyzickou konštrukciou, dizajnom krytu, menovitým napätím a zamýšľaným prostredím inštalácie. Výmena jedného za druhého bez pochopenia týchto rozdielov môže viesť k poruche zariadenia, predčasnému zlyhaniu kondenzátora alebo dokonca k ohrozeniu bezpečnosti.

To znamená, že existujú špecifické scenáre, kde sa CBB65 môže použiť ako funkčná náhrada za CBB60 za predpokladu, že hodnota kapacity, menovité napätie a konfigurácia terminálu sú kompatibilné. V tomto článku nájdete všetko, čo potrebujete vedieť pred výmenou.

Čo je kondenzátor CBB60?

A kondenzátor CBB60 je valcový kondenzátor striedavého motora vo fólii uložený v plastovom kryte. Vyrába sa v súlade s čínskou národnou normou GB/T 3667 a široko sa používa v jednofázových indukčných motoroch pre aplikácie, ako sú vodné čerpadlá, práčky, elektrické náradie a malé kompresory. Predpona „CBB“ označuje, že ide o kondenzátor s metalizovanou polypropylénovou fóliou, zatiaľ čo „60“ označuje špecifickú produktovú sériu určenú na prevádzku motora.

Kľúčové vlastnosti CBB60 zahŕňajú:

• Valcový tvar s plastovým (typicky polypropylénovým) vonkajším plášťom
• Bežný rozsah kapacity: 1 µF až 100 µF
• Menovité napätie: typicky 250VAC alebo 450VAC
• Rozsah prevádzkovej teploty: -40 °C až 70 °C (štandard)
• Pripojenie vodičov alebo lopatiek
• Nie je špeciálne navrhnutý pre vonkajšie prostredie alebo prostredie ponorené do oleja

CBB60 je jedným z celosvetovo najčastejšie používaných motorových kondenzátorov, najmä v motoroch čerpadiel a malých domácich spotrebičoch. Vďaka plastovému krytu je ľahký a nákladovo efektívny, no zároveň obmedzuje jeho odolnosť voči vlhkosti, oleju a vysokým okolitým teplotám v porovnaní s kovovými náprotivkami.

Čo je a Kondenzátor CBB65 ?

A kondenzátor CBB65 je tiež motorový kondenzátor striedavého prúdu s metalizovanou polypropylénovou fóliou, ale namiesto plastového puzdra má okrúhly hliníkový (kovový) kryt nádoby. Vďaka tejto konštrukcii je výrazne robustnejšia a vhodná do drsného prostredia. CBB65 je štandardný typ kondenzátora používaný v kompresory klimatizácie, systémy HVAC a chladiace zariadenia — aplikácie, kde sú okolitá teplota, vlhkosť a úrovne vibrácií oveľa vyššie ako v typických domácich aplikáciách motorov.

Kľúčové vlastnosti CBB65 zahŕňajú:

• Okrúhle hliníkové kovové puzdro nádoby (naplnené olejom alebo suchý film)
• Bežný rozsah kapacity: 5 µF až 60 µF (jedno) alebo dvojdielne konfigurácie
• Menovité napätie: typicky 370VAC alebo 440VAC
• Prevádzková teplota: do 85 °C alebo 105 °C vo vysokoteplotných verziách
• Spade (rýchlo-spojovacie) svorky v hornej časti
• Navrhnuté pre nepretržitú prevádzku v uzavretých alebo vysokoteplotných prostrediach

Hliníkové puzdro CBB65 tiež poskytuje lepšie samoliečenie a odvod tepla v porovnaní s plastom uzavretým CBB60. Vďaka tomu je preferovanou voľbou všade tam, kde je kondenzátor namontovaný vo vnútri utesnenej jednotky – ako je kryt kompresora – kde prevádzkové teploty bežne prekračujú to, čo môže bezpečne tolerovať plastové telo CBB60.

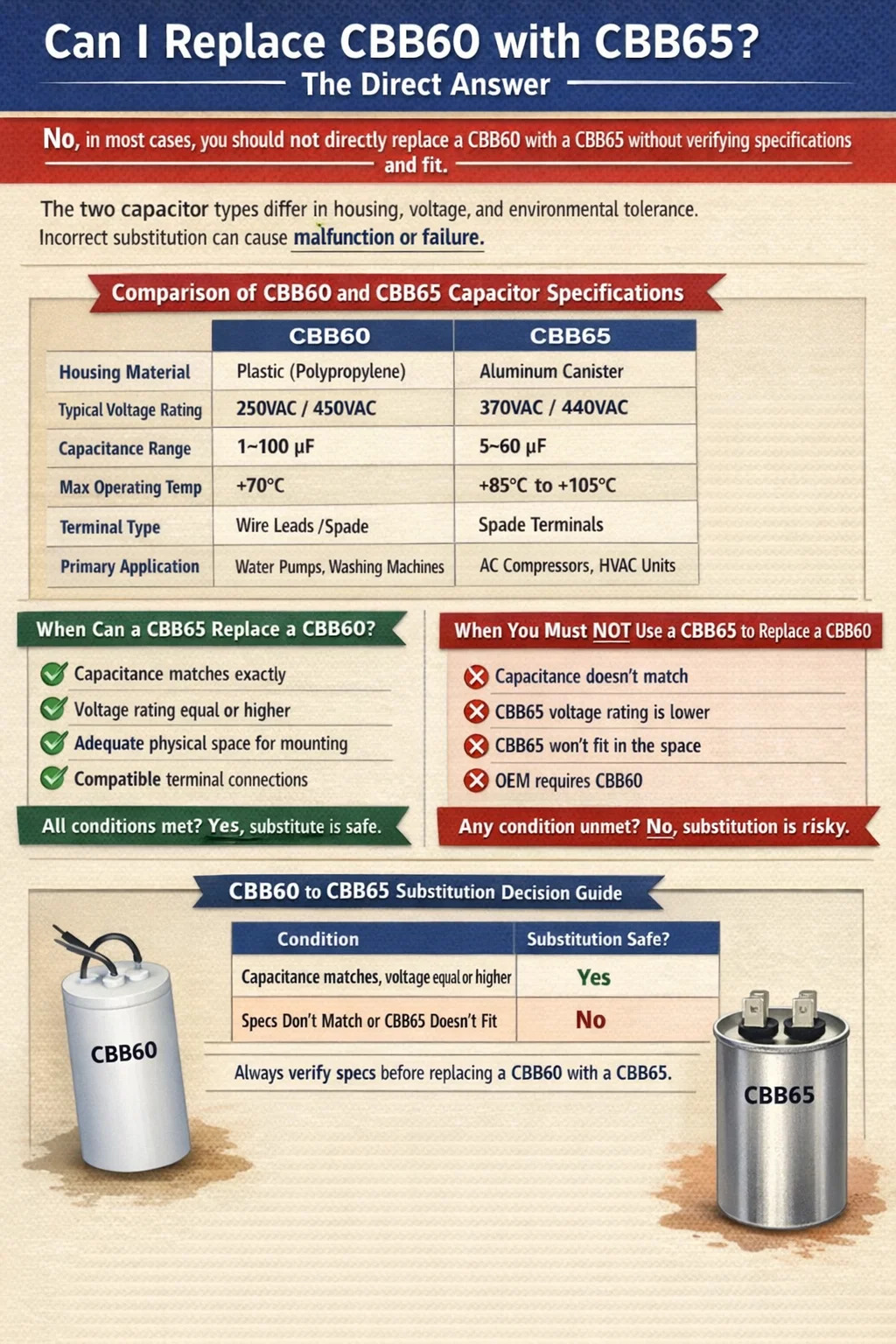

CBB60 vs CBB65: Porovnanie špecifikácií vedľa seba

Pochopenie technických rozdielov medzi týmito dvoma typmi kondenzátorov je nevyhnutné pred pokusom o akúkoľvek náhradu. V tabuľke nižšie sú uvedené hlavné rozdiely v špecifikáciách:

Kľúčové dôvody, prečo CBB60 a CBB65 nie sú voľne zameniteľné

Rôzne bývanie a fyzické rozmery

Najzrejmejším rozdielom je fyzická forma. CBB60 má vysoké, štíhle valcové telo vyrobené z plastu, zatiaľ čo CBB65 má hrubú, širokú hliníkovú nádobu. Tieto dva tvary nezdieľajú rovnaké montážne konzoly alebo stopy krytu. Ak vymieňate komponent v kryte motora čerpadla, ktorý je navrhnutý okolo profilu CBB60, nádoba CBB65 sa fyzicky nezmestí do rovnakého priestoru bez úpravy. Vtlačenie nekompatibilného tvarového faktora do tesnej časti motora vytvára mechanické namáhanie a potenciálne poškodenie okolitých komponentov.

Rozdiely v menovitých napätiach môžu spôsobiť poruchu

Bežne sa dodávajú kondenzátory CBB60 250VAC a 450VAC verzie, zatiaľ čo jednotky CBB65 sú zvyčajne hodnotené na 370VAC alebo 440VAC . Ak používate 250VAC CBB60 v 220V obvode motora a pokúšate sa nahradiť 370VAC CBB65, nesúlad menovitého napätia v opačnom smere – použitie CBB60 s nižšou hodnotou v obvode, ktorý potrebuje časť s menovitým napätím 370VAC – bude mať za následok predčasné dielektrické poškodenie, vydutie a niekedy aj násilné následky. Pri výmene kondenzátorov vždy dodržujte alebo prekračujte pôvodné menovité napätie.

Teplotná tolerancia je skutočným problémom sveta

Štandardný kondenzátor CBB60 je dimenzovaný na prevádzku pri max 70 °C . To je úplne v poriadku pre motor čerpadla v dobre vetranom prostredí. Ak sa však pokúsite použiť CBB60 vo vnútri kompresora klimatizácie – čo je prirodzené prostredie CBB65 – okolité teploty v blízkosti kompresora môžu bežne dosiahnuť alebo prekročiť 80–90 °C. Za týchto podmienok plastové puzdro CBB60 zmäkne, vnútorný film sa môže rýchlejšie zhoršiť a životnosť komponentov sa dramaticky zníži. Hliníkové puzdro CBB65 a dielektrický materiál vyššej triedy sú špeciálne navrhnuté tak, aby zvládli toto nepretržité vystavenie teplu.

Kompatibilita s koncovkami a vodičmi

Kondenzátory CBB60 často používajú drôtené vodiče - holé alebo izolované vodiče vystupujúce zo základne alebo vrchu - zatiaľ čo kondenzátory CBB65 univerzálne používajú rýľové (vlajkové) svorky v hornej časti nádoby. Ak existujúci káblový zväzok vo vašom motore má konektory vodičov navrhnuté pre CBB60, pripojenie k rýľovým svorkám CBB65 vyžaduje ďalšie konektory alebo prepájanie. V kontexte profesionálnych opráv je to zvládnuteľné, ale v scenári rýchlej výmeny v teréne vytvárajú nezhodné svorky uvoľnené spojenia, ktoré môžu spôsobiť oblúk, prehriatie alebo občasné poruchy.

Kedy môže CBB65 nahradiť CBB60?

Napriek vyššie uvedeným rozdielom existujú legitímne okolnosti, za ktorých môže CBB65 bezpečne slúžiť ako náhrada za CBB60. Všetky tieto podmienky musia byť splnené súčasne:

• Zodpovedajúca hodnota kapacity: Hodnotenie µF CBB65 musí byť rovnaké ako vymenené CBB60. Motor špecifikovaný pre 20 µF prevádzkový kondenzátor nemôže bezpečne bežať na 25 µF alebo 15 µF jednotke bez prerobenia obvodu motora.
• Rovnaké alebo vyššie menovité napätie: Ak bol pôvodný CBB60 dimenzovaný na 450 VAC, musíte použiť CBB65, ktorý je tiež dimenzovaný na 450 VAC alebo vyšší. Nemôžete použiť 370VAC CBB65 ako náhradu za 450VAC CBB60.
• Fyzický priestor a montážne ubytovanie: V kryte motora musí byť dostatok miesta pre širší a kratší profil nádoby CBB65 a musia byť k dispozícii vhodné konzoly alebo hardvér na jej správne upevnenie.
• Kompatibilita svoriek alebo prispôsobiteľné zapojenie: Na pripojenie CBB65 k existujúcim vodičom obvodu motora musia byť k dispozícii rýľové konektory alebo adaptéry.
• Prijateľné hodnotenie frekvencie: Oba typy sú určené pre systémy 50/60 Hz. Potvrďte, že frekvencia motora zodpovedá špecifikácii kondenzátora.

Ak je splnených všetkých päť vyššie uvedených podmienok, CBB65 je elektricky kompatibilný s aplikáciou CBB60. V skutočnosti, pretože CBB65 má robustnejšie puzdro a vyššiu tepelnú toleranciu, možno ho považovať za upgrade z hľadiska životnosti — najmä ak motor pracuje v teplom alebo vlhkom prostredí. Niektorí opravári bežne používajú jednotky CBB65 na výmenu kondenzátorov CBB60 vo vonkajších inštaláciách čerpadiel práve z dôvodu lepšieho utesnenia hliníkového tela voči životnému prostrediu.

Kedy nesmiete použiť CBB65 na výmenu CBB60

Existujú rovnako jasné situácie, kedy by sa o nahradenie nikdy nemalo pokúšať, bez ohľadu na dostupné riešenia:

• Požadovaná hodnota kapacity nie je k dispozícii v CBB65: Jednotky CBB65 sa zvyčajne pohybujú od 5 µF do 60 µF. Ak vaša aplikácia CBB60 vyžaduje kondenzátor 1 µF, 2 µF alebo 80 µF, na trhu neexistuje zodpovedajúci kondenzátor CBB65 pre tieto hodnoty.
• Priestorové obmedzenia znemožňujú fyzické prispôsobenie: V kompaktných krytoch motora – ako sú tie vo vnútri bubnov práčok alebo ponorných čerpadiel – nie je miesto pre širší priemer CBB65.
• Pôvodný výrobca zariadenia špecifikuje CBB60 na účely záruky alebo certifikácie: Výmena certifikovaného komponentu za nešpecifikovaný typ môže viesť k strate záruk, zlyhaniu bezpečnostných inšpekcií alebo porušeniu požiadaviek na zhodu produktov v regulovaných odvetviach.
• Menovité napätie dostupných jednotiek CBB65 je nižšie, ako sa vyžaduje: Nikdy neznižujte menovité napätie prevádzkového kondenzátora. Tým sa zaručí predčasné zlyhanie a možné nebezpečenstvo.

Praktická príručka: Ako skontrolovať kompatibilitu pred nahradením

Pred výmenou akéhokoľvek kondenzátora CBB60 za kondenzátor CBB65 vykonajte nasledujúce overovacie kroky:

1. Prečítajte si štítok na originálnom kondenzátore CBB60. Poznačte si kapacitu (v µF), menovité napätie (VAC), frekvenciu (Hz) a akékoľvek označenie teplotnej triedy.
2. Identifikujte jednotku CBB65, ktorú plánujete použiť. Uistite sa, že sa presne zhoduje s kapacitou a spĺňa alebo prekračuje menovité napätie.
3. Zmerajte dostupný fyzický priestor v kryte motora pomocou strmeňa. Porovnajte priemer a výšku CBB65 s dostupnou dutinou.
4. Skontrolujte typ koncovky a zapojenie. Zistite, či potrebujete adaptéry typu spade-to-wire a či sú tieto adaptéry dimenzované na prúd a napätie obvodu.
5. Skontrolujte prevádzkové prostredie motora. Ak motor pracuje pri okolitej teplote nad 70 °C, vyššie tepelné hodnotenie CBB65 je v skutočnosti výhodou. Ak pracuje pri teplote nižšej ako 70 °C v čistom a suchom vnútornom priestore, uprednostňuje sa náhrada za CBB60.
6. Po výmene otestujte obvod. Po inštalácii použite kliešťový merač na overenie, či motor odoberá očakávaný prevádzkový prúd. Nezvyčajný ťah môže naznačovať nesúlad kapacity ovplyvňujúci výkon motora.

Pochopenie zlyhania kondenzátora CBB60 a prečo je dôležitá správna výmena

Kondenzátory CBB60 zlyhajú z niekoľkých dobre zdokumentovaných dôvodov a pochopenie týchto režimov zlyhania pomáha objasniť, prečo je výber správnej náhrady taký dôležitý:

Tepelné starnutie

Každé zvýšenie prevádzkovej teploty o 10 °C skracuje životnosť filmového kondenzátora zhruba na polovicu – dobre zavedený vzťah známy ako Arrheniova rovnica aplikovaná na starnutie kondenzátora. CBB60 dimenzovaný na 70 °C, ktorý pracuje nepretržite pri 80 °C vďaka umiestneniu v teplom priestore motora, starne približne o dvojnásobok očakávanej sadzby . To je dôvod, prečo používanie CBB65 (dimenzované na 85 °C alebo 105 °C) vo vysokoteplotnom prostredí poskytuje zmysluplne dlhšiu životnosť, aj keď majú obe jednotky rovnakú kapacitu a menovité napätie.

Stres z prepätia

Napäťové špičky – zo spínacích prechodných javov, kolísania siete alebo spätného EMF motora – namáhajú dielektrický film vo vnútri kondenzátorov CBB60 a CBB65. Kondenzátor pracujúci pri 90 – 95 % svojho menovitého napätia má podstatne kratšiu životnosť ako ten, ktorý pracuje pri 70 – 80 % menovitého napätia. Pri výbere náhrady sa pri výbere jednotky s a menovité napätie 20–30 % nad skutočným napätím obvodu je dobrá inžinierska prax. Napríklad v 220V obvode, 450VAC CBB60 alebo 440VAC CBB65 poskytujú zdravú bezpečnostnú rezervu.

Vniknutie vlhkosti

Plastové puzdro CBB60 je časom priepustnejšie pre vlhkosť ako zapečatená hliníková nádoba CBB65. Vo vonkajších inštaláciách čerpadiel, bazénových zariadeniach alebo akejkoľvek aplikácii, kde je motor vystavený vlhkosti alebo striekajúcej vode, poskytuje kovové puzdro CBB65 výrazne lepšiu ochranu proti poruchám spôsobeným vlhkosťou. To je jeden legitímny dôvod, prečo sa niektorí špecialisti na opravu čerpadiel rozhodnú pre upgrade z CBB60 na CBB65 pri prestavbe motorov na vonkajšie použitie, aj keď pôvodná špecifikácia požadovala CBB60.

Bežné aplikácie, kde sa vyskytuje táto otázka

Otázka nahradenia CBB60 za CBB65 sa najčastejšie objavuje v nasledujúcich scenároch opráv a údržby:

Oprava vodného čerpadla

Kondenzátory CBB60 sú štandardom v jednofázových motoroch vodných čerpadiel. Kondenzátory čerpadiel sa zvyčajne pohybujú od 8 µF až 30 µF pri 450 VAC . Keď pôvodný CBB60 zlyhá, technici niekedy majú jednotky CBB65 na sklade a pýtajú sa, či ich môžu použiť. Pre vonkajšie čerpadlá je CBB65 so zodpovedajúcimi špecifikáciami prijateľnou a často preferovanou náhradou kvôli lepšiemu utesneniu voči životnému prostrediu. Pri ponorných čerpadlách s veľmi tesným krytom môže výmene zabrániť fyzické prispôsobenie.

Kondenzátory motora práčky

Práčky bežne používajú kondenzátory CBB60 vo svojich motoroch pohonu bubnov, často v Rozsah 6 µF až 12 µF pri 450 VAC . Kryt motora v práčke je kompaktný a nie je navrhnutý pre tvarový faktor CBB65. Fyzické prispôsobenie je tu zvyčajne hlavnou prekážkou, takže náhrada CBB60 je praktickejšia.

Systémy klimatizácie a HVAC

Toto je skutočne domovské územie CBB65. Kompresory klimatizácie a motory ventilátorov používajú takmer výlučne kondenzátory CBB65. Ak sa niekto spýta, či môže použiť CBB60 na nahradenie zlyhaného CBB65 v AC jednotke – opak hlavnej otázky – odpoveď je vo väčšine podmienok pevné nie, pretože CBB60 neprežije tepelné a environmentálne podmienky vo vnútri kompresorovej jednotky počas akejkoľvek zmysluplnej životnosti.

Elektrické náradie a malé stroje

Niektoré väčšie elektrické náradie s jednofázovými indukčnými motormi – ako sú stolové píly, stolové brúsky a zberače prachu – používajú kondenzátory CBB60. Tieto motory sa zvyčajne prevádzkujú v dielenskom prostredí pri miernych teplotách. Pôvodná špecifikácia CBB60 je tu vo všeobecnosti vhodná a náhrada za CBB65 je možná, ak to rozmery dovoľujú, ale neponúka žiadnu zmysluplnú výhodu oproti správne hodnotenej náhrade CBB60.

Čo sa stane, ak použijete nesprávny kondenzátor?

Použitie nekompatibilného kondenzátora – či už ide o nesprávnu kapacitu, nesprávne menovité napätie alebo nesprávny typ – v obvode motora nevedie vždy k okamžitému zlyhaniu. Niekedy sa motor naštartuje a zdá sa, že beží normálne, ale problémy sa objavia o týždne alebo mesiace neskôr. Pochopenie toho, čo sa pokazilo, pomáha zdôrazniť, prečo je dôležitá správna špecifikácia:

• Nesprávna kapacita (príliš vysoká): Motor sa môže prehriať v dôsledku nadmerného štartovacieho alebo prevádzkového prúdu. Izolácia vinutia sa degraduje rýchlejšie, čím sa skracuje životnosť motora. Nameraný prevádzkový prúd bude zvyčajne vyšší ako špecifikácia na typovom štítku.
• Nesprávna kapacita (príliš nízka): Motor nemusí vyvinúť plný krútiaci moment, môže bežať so zníženou účinnosťou, môže mať problémy so štartovaním pod zaťažením alebo môže produkovať nadmerné vibrácie a hluk.
• Podpäťový kondenzátor: Dielektrický film sa pri trvalom prepätí postupne rozpadá. Kondenzátor sa môže vyduť, vytiecť alebo prasknúť – v niektorých prípadoch spôsobí malý požiar alebo sa z plastového krytu uvoľní štipľavý dym.
• Nesprávne hodnotenie teploty: Kondenzátor starne rýchlejšie a časom stráca kapacitu. Keď sa jeho efektívna kapacita pohybuje smerom nadol od menovitej hodnoty, výkon motora postupne klesá, až kým kondenzátor úplne nezlyhá.

Chybný alebo nesprávny kondenzátor môže tiež poškodiť samotné vinutia motora , čo by bola jednoduchá výmena kondenzátora za 5 až 20 dolárov na previnutie motora za 100 až 500 dolárov alebo úplnú výmenu motora. To je dôvod, prečo stráviť pár minút navyše overovaním kompatibility špecifikácií pred inštaláciou sa vždy oplatí.

Zhrnutie: CBB60 vs CBB65 Sprievodca rozhodovaním o náhrade

Pomocou nasledujúceho rozhodovacieho sprievodcu zistíte, či je vo vašej situácii vhodné nahradiť CBB60 CBB65:

Spodný riadok: berte akúkoľvek náhradu kondenzátora ako cvičenie na prispôsobenie špecifikácií, nie ako skratku. CBB60 a CBB65 sú rôzne nástroje vytvorené na prekrývajúce sa, ale odlišné účely. Keď sa ich špecifikácie zhodujú a fyzická inštalácia je kompatibilná, CBB65 môže byť dokonale platnou – a niekedy aj vynikajúcou – náhradou za CBB60. Keď sa špecifikácie rozchádzajú alebo keď fyzické obmedzenia znemožňujú výmenu, vynútenie výmeny spôsobí problémy, ktorých oprava je oveľa nákladnejšia ako získanie správneho originálneho dielu.
