Polarita kondenzátora CBB60: Je pozitívna alebo negatívna?

Kondenzátor CBB60 Polarita: Priama odpoveď

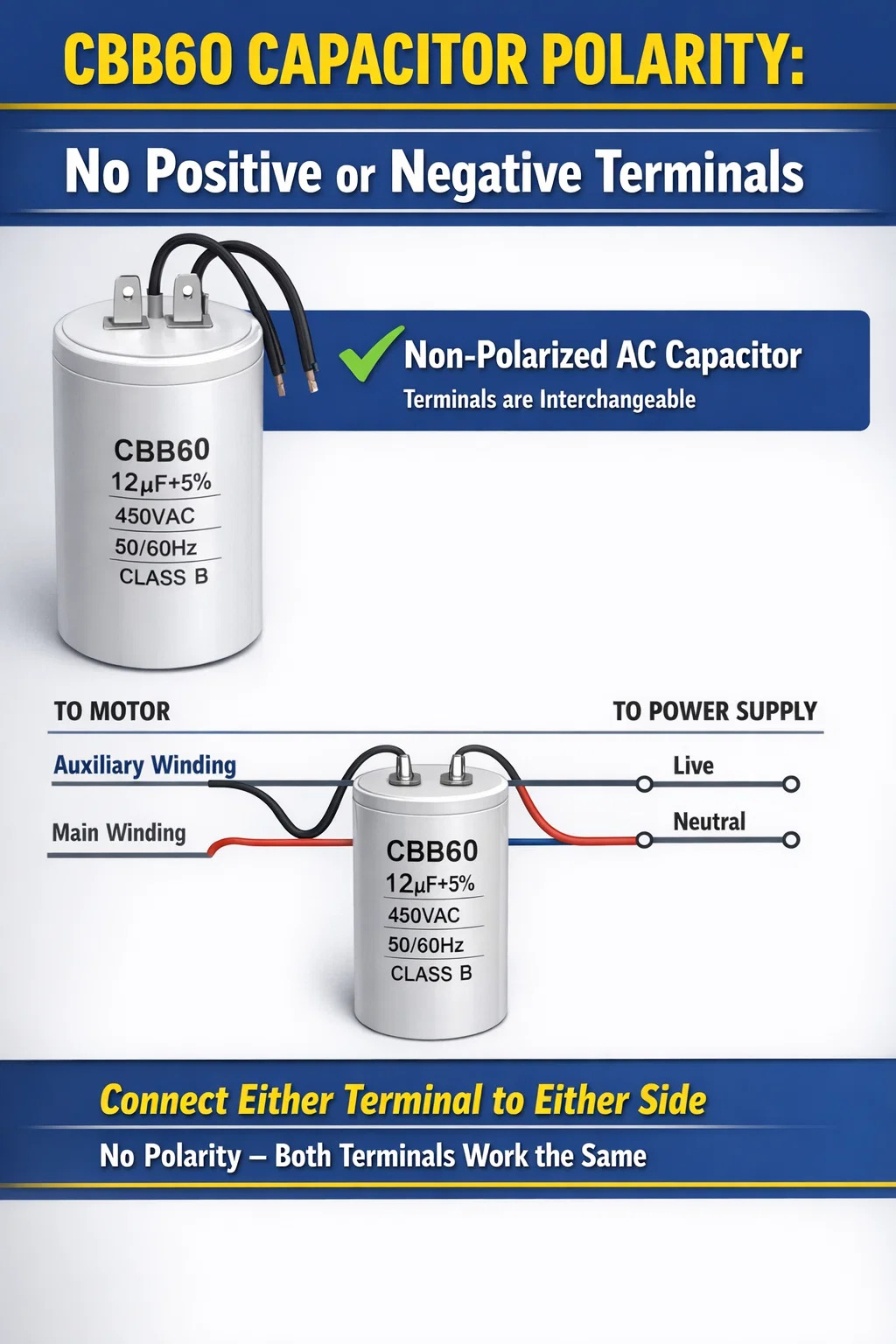

Kondenzátor CBB60 je ani pozitívne, ani negatívne . Je to nepolarizovaný AC kondenzátor, čo znamená, že nemá určený kladný alebo záporný pól. Ktorýkoľvek terminál môžete pripojiť na ktorúkoľvek stranu obvodu bez akéhokoľvek rizika poškodenia alebo poruchy. Toto je jedna z najzákladnejších charakteristík, ktorá ho odlišuje od elektrolytických kondenzátorov, ktoré sú prísne polarizované a pri nesprávnom zapojení zlyhajú – alebo dokonca explodujú.

Mnoho ľudí, ktorí hľadajú informácie o polarite kondenzátorov CBB60, pochádza z prostredia práce s jednosmernými obvodmi, kde sú bežné elektrolytické kondenzátory. V tomto kontexte je polarita nesmierne dôležitá. CBB60 je však navrhnutý špeciálne pre prostredia so striedavým prúdom (AC), kde sa smer prúdu neustále mení – zvyčajne 50 alebo 60-krát za sekundu v závislosti od frekvencie vašej miestnej siete. V takomto prostredí by sa polarizovaný kondenzátor takmer okamžite zničil. CBB60 to zvláda bez problémov, pretože jeho vnútorná štruktúra je symetrická a nepolarizovaná.

Takže ak vidíte dva terminály na kondenzátore CBB60 a premýšľate, ktorý je ktorý - prestaňte sa obávať. Sú zameniteľné. Stačí ich pripojiť k vášmu obvodu a kondenzátor urobí svoju prácu.

Čo je kondenzátor CBB60 a na čo sa používa

CBB60 je kondenzátor s metalizovanou polypropylénovou fóliou určený na spúšťanie a spúšťanie striedavých motorov. Názov „CBB“ je označenie čínskeho štandardu, kde „CB“ označuje typ kondenzátora a „B60“ špecifickú sériu v rámci tejto klasifikácie. Tieto kondenzátory sa niekedy nazývajú aj „motorové kondenzátory“ alebo „striedavé filmové kondenzátory“ a sú široko používané po celom svete v jednofázových indukčných motoroch.

Kondenzátory CBB60 nájdete v širokej škále každodenných zariadení, vrátane:

• Vodné čerpadlá a ponorné čerpadlá používané v domácnostiach, poľnohospodárstve a stavebníctve
• Vzduchové kompresory a klimatizačné jednotky
• Práčky (najmä staršie modely bubnového typu)
• Elektrické ventilátory a ventilačné zariadenia
• Elektrické náradie, ktoré používa jednofázové AC indukčné motory
• Bazénové čerpadlá a kúpeľné zariadenia
• Poľnohospodárske zavlažovacie motory

Typický rozsah kapacity pre kondenzátory CBB60 je od 1 µF až 100 µF s menovitým napätím bežne 250VAC alebo 450VAC. Niektoré modely s vyšším zaťažením sú dimenzované na 500 VAC. Najčastejšie sa vyskytujúce hodnoty v aplikáciách vodných čerpadiel sú medzi 8 µF a 30 µF. Pre motory práčok je bežné 6 µF až 16 µF. Teleso kondenzátora je zvyčajne valcové s dvoma alebo štyrmi drôtovými vodičmi vybiehajúcimi z jedného konca, zapuzdrené v plastovom plášti, ktorý poskytuje izoláciu a ochranu životného prostredia.

Vnútorná konštrukcia využíva ako dielektrický materiál tenkú vrstvu polypropylénu, pričom hliníková metalizácia je nanesená priamo na fóliu. Táto konštrukcia dáva kondenzátoru jeho samoliečiacu vlastnosť – ak je malá časť dielektrika prepichnutá napäťovou špičkou, lokálna metalizácia sa odparí a účinne opraví poruchu, čím sa výrazne predĺži životnosť kondenzátora v porovnaní so staršími dizajnmi papiera alebo fólie.

Prečo kondenzátory CBB60 nemajú kladný ani záporný pól

Aby sme pochopili, prečo je polarita pre kondenzátor CBB60 irelevantná, pomôže nám pochopiť základnú fyziku kondenzátorov a ako sa striedavý prúd správa odlišne od jednosmerného prúdu.

Ako striedavý prúd všetko mení

V jednosmernom obvode prúdi prúd iba jedným smerom. Polarizovaný kondenzátor ako elektrolyt má vrstvu oxidu na jednej doske, ktorá funguje ako dielektrikum iba vtedy, keď je správna svorka pripojená ku kladnému napätiu. Ak otočíte polaritu, vrstva oxidu sa rozpadne, vo vnútri kondenzátora sa nahromadí plyn a nasleduje katastrofické zlyhanie – niekedy násilné.

Striedavý prúd obráti smer pri frekvencii siete. V systéme 50 Hz prúd dokončí 50 úplných cyklov za sekundu, čo znamená, že obráti smer 100-krát za sekundu. V 60 Hz systéme sa točí 120-krát za sekundu. Kondenzátor v tomto prostredí musí byť schopný nabíjať a vybíjať v oboch smeroch s rovnakou účinnosťou. To je presne to, čo poskytuje dielektrikum z polypropylénového filmu v CBB60 – nabíja a vybíja sa symetricky bez ohľadu na to, ktorá svorka má v danom momente vyšší potenciál.

Úloha filmového dielektrika

Polypropylén je nepolárny polymér. Na rozdiel od oxidu hlinitého (používaného v elektrolytických kondenzátoroch), polypropylén nezávisí od smeru elektrického poľa, aby si zachoval svoje dielektrické vlastnosti. Fólia funguje identicky bez ohľadu na to, či elektrické pole smeruje zľava doprava alebo sprava doľava. Táto vlastnosť materiálu robí CBB60 plne symetrickým a nepolarizovaným na fyzikálnej a chemickej úrovni.

Dve elektródy v CBB60 sú chemicky identické – obe sú hliníkové metalizované vrstvy na polypropylénovom filme. Neexistuje žiadna vrstva oxidu, žiadna asymetria a žiadny preferovaný smer. Toto je zásadný rozdiel od elektrolytických kondenzátorov a to je dôvod, prečo na tele kondenzátora CBB60 nikdy nenájdete označenie „ “ alebo „–“.

Čítanie značiek na kondenzátore CBB60

Pretože kondenzátor CBB60 nemá žiadne označenia polarity, pochopenie toho, čo znamenajú vytlačené štítky, je stále dôležité pre správnu aplikáciu. Tu je rozpis typických označení, s ktorými sa stretnete:

Všimnite si, že žiadne z týchto označení neoznačuje kladné alebo záporné svorky – pretože žiadne neexistujú. Dva vodiče na kondenzátore sú úplne zameniteľné pre všetky praktické účely. Či pripojíte ľavý alebo pravý kábel k štartovaciemu vinutiu motora, z elektrického hľadiska nezáleží.

Na čom kriticky záleží, je zhoda s hodnota kapacity a menovité napätie podľa pôvodných špecifikácií vášho motora alebo zariadenia. Použitie kondenzátora s nesprávnou kapacitou – dokonca až o 20 % – môže spôsobiť neefektívny chod motora, prehriatie alebo zlyhanie spustenia. Vždy vymeňte CBB60 za jeden s rovnakou alebo veľmi blízkou kapacitou a rovnakým alebo vyšším menovitým napätím.

Ako správne pripojiť kondenzátor CBB60

Pretože polarita nie je dôležitá, zapojenie kondenzátora CBB60 sa zameriava výlučne na jeho pripojenie k správnym bodom v obvode motora. Tu je návod, ako to funguje v typickej aplikácii jednofázových indukčných motorov:

Základné pripojenie v jednofázovom motore

Štandardný jednofázový indukčný motor má dve sady vinutí: hlavné vinutie a pomocné (štartovacie) vinutie. Kondenzátor CBB60 je zapojený do série s pomocným vinutím. To vytvára fázový posun medzi prúdom v dvoch vinutiach a vytvára rotujúce magnetické pole, ktoré umožňuje spustenie a chod motora.

Typická postupnosť zapojenia je:

1. Pripojte jednu svorku CBB60 ku svorke pomocného vinutia na motore
2. Pripojte druhú svorku CBB60 k živej (linkovej) svorke napájacieho zdroja
3. Hlavné vinutie sa pripája priamo cez napájací zdroj (živý a neutrálny)
4. Obe vinutia zdieľajú neutrálne spojenie

Pretože sú dve svorky CBB60 zameniteľné, nezáleží na tom, ktorú svorku pripojíte k vinutiu a ktorú pripojíte k napájaciemu vedeniu. Správanie obvodu je v oboch smeroch rovnaké.

Štvorvodičové kondenzátory CBB60

Niektoré kondenzátory CBB60 sa dodávajú so štyrmi vodičmi namiesto dvoch. To neznamená, že sú polarizované - jednoducho to znamená, že kondenzátor má dve vnútorné sekcie, ktoré môžu byť zapojené paralelne (pre plnú kapacitu) alebo sériovo (pre zníženú kapacitu a vyššie efektívne napätie). Táto konfigurácia sa niekedy používa na umožnenie flexibility pri prispôsobovaní motora bez skladovania viacerých hodnôt kondenzátorov. Vo väčšine scenárov výmeny zapojíte štyri vodiče ako dva páry, aby ste dosiahli paralelnú prevádzku a plnú menovitú kapacitu.

Pri práci so štvorvodičovými kondenzátormi vždy skontrolujte schému zapojenia vytlačenú na motore alebo v servisnej príručke. Konfigurácia môže výrazne ovplyvniť výkon motora.

Bezpečnostné opatrenia pri zapájaní

Aj keď polarita nie je dôležitá, bezpečnosť rozhodne áno. Pri práci s kondenzátormi CBB60 dodržujte tieto opatrenia:

• Pred manipuláciou vybite kondenzátor — aj po odpojení napájania môže CBB60 udržať nebezpečné nabíjanie počas značnej doby. Pred dotykom svoriek krátko skratujte pomocou izolovaného odporu (okolo 10 kΩ, 10 W)
• Pred otvorením akéhokoľvek krytu motora alebo spojovacej skrinky vždy odpojte napájanie ističa
• Používajte izolované nástroje a noste obuv s gumenou podrážkou
• Uistite sa, že menovité napätie náhradného kondenzátora zodpovedá alebo prekračuje pôvodnú špecifikáciu – nikdy neinštalujte podhodnotený kondenzátor
• Pred pripájaním skontrolujte izoláciu vodičov, či nie sú prasknuté alebo poškodené teplom

Porovnanie kondenzátorov CBB60 s polarizovanými elektrolytickými kondenzátormi

Bežným zdrojom zmätku je rozdiel medzi filmovými kondenzátormi CBB60 a elektrolytickými kondenzátormi. Pochopenie tohto rozdielu jasne predchádza nákladným chybám pri výbere náhrady alebo diagnostike porúch.

Jeden praktický dôsledok tejto tabuľky: nikdy sa nepokúšajte nahradiť CBB60 elektrolytickým kondenzátorom v obvode motora . Aj keď nájdete elektrolytický kondenzátor s rovnakou hodnotou kapacity, jeho neschopnosť zvládnuť opačnú polaritu pri frekvenciách striedavého prúdu spôsobí jeho zlyhanie v priebehu niekoľkých sekúnd prevádzky. Porucha môže byť výbušná a nebezpečná.

Ako zistiť, či kondenzátor CBB60 zlyhal

Kondenzátory CBB60 sa časom degradujú, najmä v prostredí s vysokou teplotou. Keď CBB60 zlyhá, motor, ktorý obsluhuje, zvyčajne vykazuje jasné príznaky. Poznanie týchto príznakov vám umožňuje rýchlo diagnostikovať problém, namiesto zbytočnej výmeny celého motora.

Bežné príznaky zlyhania kondenzátora CBB60

• Motor bzučí, ale nenaštartuje — toto je najklasickejšie znamenie. Hlavné vinutie sa napája a vytvára bzučanie, ale bez fázovo posunutého prúdu z kondenzátora neexistuje žiadne točivé pole a motor zostane stáť
• Motor sa spustí, ak sa ručne roztočí, ale nemôže sa samo spustiť – čiastočne degradovaný kondenzátor môže stále poskytovať dostatočný fázový posun, keď sa rotor pohybuje, ale nie dostatočný na prekonanie počiatočnej zotrvačnosti
• Motor beží pomalšie ako normálne alebo odoberá viac prúdu, ako je menovitý
• Motor sa pri normálnom zaťažení prehrieva
• Viditeľné fyzické poškodenie tela kondenzátora – vydutie, prasknutie, stopy po popáleninách alebo únik oleja z puzdra
• Z krytu motora vychádza zápach spáleniny

Testovanie kondenzátora CBB60 pomocou multimetra

Základnú kontrolu môžete vykonať pomocou digitálneho multimetra s funkciou merania kapacity. Po bezpečnom vybití kondenzátora pripojte sondy k dvom svorkám — pretože neexistuje žiadna polarita, nezáleží na tom, ktorá sonda sa dotkne ktorej svorky. Merač by mal zobrazovať hodnotu kapacity blízku menovitej hodnote vytlačenej na tele.

Zdravý CBB60 zvyčajne meria v rámci ±10 % svojej menovitej kapacity . Napríklad 20 µF kondenzátor by mal čítať medzi 18 µF a 22 µF. Údaj výrazne pod menovitou hodnotou – napríklad 8 µF na kondenzátore 20 µF – znamená, že dielektrikum sa zhoršilo a kondenzátor by sa mal vymeniť. Hodnota nuly alebo otvorený obvod znamená, že kondenzátor úplne zlyhal.

Niektoré jednoduchšie multimetre majú len meranie odporu. V takom prípade je hrubým testom nastavenie meracieho prístroja na rozsah vysokého odporu (napríklad 2 MΩ) a krátky dotyk sond na svorky kondenzátora. Pracovný kondenzátor bude pri nabíjaní z internej batérie meracieho prístroja vykazovať krátkodobo nízku hodnotu, potom bude údaj stúpať k nekonečnu, keď bude kondenzátor nabitý. Ak merač ukazuje nulu (skrat) alebo zostane na maxime od začiatku (prerušený obvod), kondenzátor zlyhal.

Keď stačí vizuálna kontrola

V mnohých prípadoch nepotrebujete merač vôbec. Ak telo kondenzátora CBB60 vykazuje niektorú z nasledujúcich skutočností, okamžite ho vymeňte bez ďalšieho testovania:

• Valcová škrupina je na ľubovoľnom mieste opuchnutá alebo vydutá
• V plastovom kryte je prasklina alebo prasklina
• Existujú stopy po popálení, roztavené oblasti alebo stmavnutie plášťa
• Na karosérii alebo okolo nej sú viditeľné zvyšky oleja (čo naznačuje únik dielektrického oleja)
• Jeden alebo viac vodičov sa oddelilo od tela alebo vykazuje koróziu na vstupnom bode

Výber správneho náhradného kondenzátora CBB60

Pri kúpe náhradného kondenzátora CBB60 sú dôležité tri parametre nad všetko ostatné: hodnota kapacity, menovité napätie a konfigurácia terminálu. Ak sa niektorá z týchto chýb pomýli, môže to viesť k nedostatočnému výkonu motora, jeho prehriatiu alebo rýchlemu opätovnému zlyhaniu.

Presne zodpovedajúca kapacita

Hodnota kapacity určuje, aký fázový posun vnáša kondenzátor medzi hlavné a pomocné vinutie. Výrobca motora vypočítal túto hodnotu pre optimálny rozbehový moment a efektivitu chodu. Výrazná odchýlka od tejto hodnoty – o viac ako približne 10 % – spôsobí merateľné problémy:

• Príliš nízka kapacita: znížený rozbehový krútiaci moment, motor sa nemusí pod záťažou naštartovať, vyšší prevádzkový prúd, prehriatie
• Príliš vysoká kapacita: nadmerný prúd cez pomocné vinutie, prehrievanie vinutia aj kondenzátora, znížená životnosť motora

Vždy si zaobstarajte náhradu s presne rovnakou kapacitou ako originál. Ak je pôvodná hodnota nejasná, pretože štítok bol poškodený, skontrolujte špecifikovanú hodnotu kondenzátora na typovom štítku motora alebo v technickej dokumentácii.

Napäťové hodnotenie: Zhoda alebo prekročenie

Menovité napätie náhrady musí byť rovnaké alebo vyššie ako pôvodné. Ak bol originál dimenzovaný na 250 V AC, môžete použiť náhradu 250 V AC alebo 450 V AC – ale nie 150 V AC kondenzátor. Inštalácia podhodnoteného kondenzátora predstavuje nebezpečenstvo požiaru a povedie k rýchlemu zlyhaniu. Použitie kondenzátora s vyššou hodnotou je úplne bezpečné a niekedy prospešné v náročných aplikáciách, kde sú bežné napäťové špičky.

Fyzická veľkosť a montáž

Kondenzátory CBB60 sa dodávajú v štandardných valcových veľkostiach, pričom priemer a dĺžka závisí od kapacity a menovitého napätia. Vyššia kapacita alebo menovité napätie vo všeobecnosti znamená väčšie telo. Pri výmene v tesnom kryte motora sa uistite, že fyzické rozmery náhrady zodpovedajú dostupnému priestoru. Dĺžka a priemer vodiča by mali byť tiež kompatibilné s existujúcimi zapojeniami vodičov.

Kvalita a certifikácia sú dôležité

Trh s kondenzátormi CBB60 zahŕňa produkty vysoko variabilnej kvality. Neštandardné kondenzátory môžu mať skutočné hodnoty kapacity ďaleko od uvedených menovitých hodnôt, nižšie prierazné napätie ako je označené a výrazne kratšiu životnosť. Pri nákupe náhradných dielov hľadajte kondenzátory, ktoré majú uznávané bezpečnostné certifikácie ako CQC (China Quality Certification), TÜV, VDE alebo UL. Tieto certifikácie naznačujú, že kondenzátor bol nezávisle testovaný a spĺňa stanovené bezpečnostné a výkonové normy.

Praktické tipy pre prácu s kondenzátormi CBB60

Okrem základných otázok polarity a výmeny existuje niekoľko praktických bodov, ktoré stojí za to vedieť, ak pravidelne pracujete s motormi, čerpadlami alebo zariadeniami, ktoré používajú kondenzátory CBB60.

Majte po ruke rezervu na kritické vybavenie

Pre zariadenia, ako sú závlahové čerpadlá, kalové čerpadlá alebo klimatizačné jednotky, kde prestoje spôsobujú značné problémy, je udržanie náhradného kondenzátora CBB60 so správnou hodnotou praktickou investíciou. Tieto kondenzátory sú lacné – zvyčajne medzi 2 a 15 dolármi v závislosti od kapacity a hodnotenia – a zlyhaný kondenzátor je jedným z najbežnejších dôvodov, prečo jednofázové motory prestávajú fungovať. Mať na poličke ten správny náhradný diel znamená 10-minútovú opravu namiesto niekoľkodňového čakania na dodanie dielov.

Teplota ovplyvňuje životnosť kondenzátora

Teplo je hlavným nepriateľom kondenzátorov CBB60. Väčšina z nich je dimenzovaná na prevádzku až do 70 °C, pričom niektoré modely s vysokými špecifikáciami sú dimenzované do 85 °C. Nepretržitá prevádzka kondenzátora v blízkosti jeho maximálnej teploty dramaticky skracuje jeho životnosť. Pri motoroch inštalovaných v slabo vetraných krytoch alebo v horúcom podnebí zvážte použitie kondenzátora dimenzovaného na vyššiu teplotu, ako je požadované minimum. Zabezpečenie dostatočného vetrania okolo krytu motora tiež pomáha výrazne predĺžiť životnosť kondenzátora.

Vlhkosť a ochrana životného prostredia

Vo vonkajších aplikáciách alebo vo vlhkom prostredí – bežné pre zavlažovacie čerpadlá a bazénové zariadenia – môžu drôtové vodiče kondenzátora CBB60 časom korodovať, ak sú vystavené vlhkosti. Spojenia medzi vodičmi a svorkami motora sú obzvlášť citlivé. Pri výmene kondenzátora v takýchto prostrediach použite vodotesné konektory alebo obaľte spoje samoslepovacou páskou, aby ste zabránili vniknutiu vlhkosti. Skontrolujte pripojenia aspoň raz za sezónu v podmienkach vysokej vlhkosti.

Nespúšťajte motor bez jeho kondenzátora

Niektorí technici pri diagnostike motora, ktorý sa nespustí, dočasne odpoja kondenzátor, aby skontrolovali, či sú vinutia motora funkčné. Aj keď sa motor pri ručnom spustení môže otáčať, jeho prevádzka – aj keď krátkodobo – môže poškodiť vinutia pomocného vinutia. Pred privedením trvalého napájania do motora vždy majte v obvode správny kondenzátor. Krátke diagnostické testy v trvaní niekoľkých sekúnd sú vo všeobecnosti tolerovateľné, ale nenechávajte motor bežať bez záťaže a bez kondenzátora dlhší čas.
