Na čo sa používa kondenzátor CBB60? Aplikácie a sprievodca

Na čo sa používa kondenzátor CBB60?

A kondenzátor CBB60 je filmový kondenzátor striedavého motora používa sa predovšetkým na spustenie a prevádzku jednofázových indukčných motorov vo vodných čerpadlách, ponorných čerpadlách, práčkach, vzduchových kompresoroch a podobných motorom poháňaných spotrebičoch. Poskytuje fázový posun potrebný na generovanie rotujúceho magnetického poľa vo vnútri motora, čo mu umožňuje štartovať pri zaťažení a udržiavať hladkú a efektívnu prevádzku počas nepretržitého používania. Na rozdiel od elektrolytických štartovacích kondenzátorov je CBB60 dimenzovaný na trvalé pripojenie v okruhu a zostáva pod napätím počas celého pracovného cyklu motora.

Označenie "CBB" ho identifikuje ako kondenzátor s metalizovanou polypropylénovou fóliou - čínska štandardná klasifikácia. "60" sa vzťahuje na špecifickú podkategóriu zahŕňajúcu motorové kondenzátory určené pre AC aplikácie. Tieto komponenty sa vo veľkej miere vyrábajú podľa noriem IEC 60252 a GB/T 3667 a ich spoľahlivosť priamo určuje, či sa čerpadlo alebo motor spustí na prvý pokus alebo predčasne zlyhá.

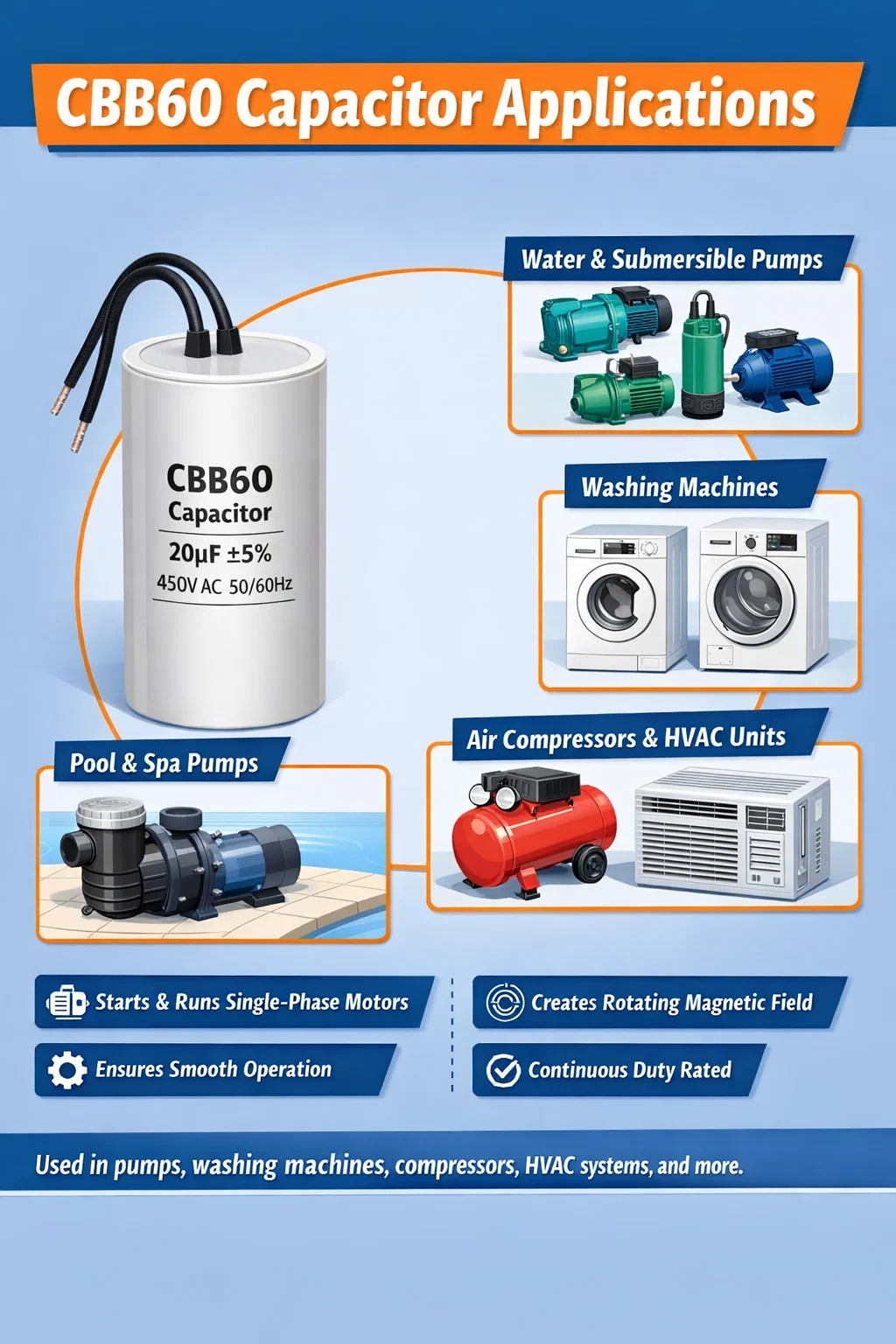

Základné aplikácie kondenzátorov CBB60

Kondenzátor CBB60 sa objavuje v prekvapivo širokej výbave. Zatiaľ čo na trhu dominujú aplikácie čerpadiel, schopnosť komponentu zvládnuť nepretržité striedavé napätie pri menovitej frekvencii ho robí vhodným všade tam, kde jednofázový motor potrebuje pomoc pri vytváraní druhej fázy.

Vodné čerpadlá a ponorné čerpadlá

Toto je celosvetovo dominantný prípad použitia. Bytové vodné čerpadlá v rozsahu od 0,37 kW až 2,2 kW takmer všeobecne sa spoliehajú na prevádzkový kondenzátor CBB60. Záhradné čerpadlá, trysky s plytkými studňami, ponorné čerpadlá s hlbokými studňami a čerpadlá na zvýšenie tlaku potrebujú kondenzátor na rozdelenie jednofázového napájania do dvoch účinných fáz. Hodnoty kapacity pre aplikácie čerpadiel zvyčajne spadajú medzi 6 uF a 100 uF , s pracovným napätím 250 VAC alebo 450 VAC v závislosti od napájacieho napätia a konštrukcie motora.

Zlyhanie CBB60 v obvode čerpadla spôsobuje, že motor pri štarte bzučí, ale neotáča sa – odoberá prúd zablokovaného rotora (často 6–8-násobok menovitého prevádzkového prúdu) bez roztočenia, čo môže v priebehu niekoľkých sekúnd prehriať a spáliť vinutie, ak sa tepelná ochrana včas nespustí.

Práčky

Bubnové práčky a práčky s vrchným plnením používajú kondenzátory CBB60 na motore hlavného prania a často aj na motore vypúšťacieho čerpadla. Hodnoty kapacity sú tu zvyčajne 8 µF až 20 µF pri 450 VAC . Práčka, ktorá sa spustí, ale nedokáže správne miešať alebo odstreďovať – napriek bzučaniu motora – je klasickým príznakom poškodeného kondenzátora CBB60, ktorého kapacita klesla pod minimálny prah motora.

Vzduchové kompresory a HVAC zariadenia

Jednofázové vzduchové kompresory používané v dielňach a automobilových servisných strediskách často vyžadujú vysokokapacitné jednotky CBB60 – hodnoty 50 µF až 100 µF sú bežné pre 1,5 kW až 3 kW kompresorové motory. Niektoré motory ventilátorov HVAC a malé kompresory v okenných klimatizačných jednotkách tiež používajú prevádzkové kondenzátory v štýle CBB60, hoci na severoamerických trhoch je rozšírenejší formát oválneho hliníkového plechu, zatiaľ čo v Ázii a veľkej časti Európy dominuje valcový tvar CBB60.

Ostatné domáce spotrebiče poháňané motorom

Obehové čerpadlá pre bazény a kúpele, čerpadlá pre zavlažovacie systémy, motory na spracovanie obilia, malé sústruhy a dokonca aj niektoré chladiace kompresory v komerčných chladičoch využívajú kondenzátory CBB60. Akákoľvek aplikácia s jednofázovým indukčným motorom s permanentným deleným kondenzátorom (PSC) alebo s rozbehovým kondenzátorom (CSCR) môže potenciálne použiť CBB60 v prevádzkovej polohe.

Ako funguje kondenzátor CBB60 v obvode motora

Jednofázové striedavé napájanie samo o sebe nemôže vytvoriť rotujúce magnetické pole v statore motora - vytvára iba pulzujúce pole, ktoré spôsobuje, že rotor vibruje, ale netočí sa. Na vyriešenie tohto problému používajú konštruktéri motorov prevádzkový kondenzátor zapojený do série s druhým (pomocným) vinutím. Kondenzátor posúva fázu prúdu v tomto vinutí približne o 90 elektrických stupňov vzhľadom na prúd v hlavnom vinutí. Toto umelé dvojfázové napájanie vytvára rotačné magnetické pole, ktoré vytvára krútiaci moment a umožňuje samovoľnému spusteniu motora a jeho nepretržitý chod.

CBB60 zostáva trvalo v obvode - na rozdiel od elektrolytických štartovacích kondenzátorov, ktoré sa vypínajú pomocou odstredivého spínača alebo relé, keď motor dosiahne približne 75–80 % synchrónnych otáčok. To znamená, že CBB60 musí zvládnuť nepretržité napätie striedavého napätia bez výrazného posunu kapacity. Konštrukcia metalizovaného polypropylénového filmu mu dáva túto schopnosť: polypropylén má extrémne nízky rozptylový faktor (tan δ ≤ 0,001 pri 1 kHz) , čo znamená, že prakticky žiadna energia sa počas prevádzky neplytvá ako teplo vo vnútri kondenzátora.

Dôležitá samoliečivá vlastnosť odlišuje metalizované filmové kondenzátory od fóliových typov. Ak mikroskopický defekt v dielektrickom filme spôsobí lokalizované poškodenie, kovová elektróda sa vyparí okolo miesta poruchy, čím sa skôr izoluje, než aby vytvorila skrat. Tento mechanizmus umožňuje kondenzátorom CBB60 prežiť občasné napäťové špičky, ktoré by zničili dizajn, ktorý sa nelieči.

Vysvetlenie kľúčových špecifikácií a hodnotení

Správne čítanie štítku kondenzátora CBB60 je nevyhnutné pre výber správnej náhrady. Nasledujúca tabuľka vysvetľuje bežné parametre a ich typické rozsahy.

Menovité napätie: 250 VAC vs 450 VAC

Menovité striedavé napätie je parameter, ktorý je najčastejšie nesprávne chápaný. CBB60 s menovitým napätím 250 V AC je vhodný pre motory napájané zo siete 220 – 240 VAC, ale menovité napätie musí brať do úvahy skutočnosť, že napätie kondenzátora v spustenom motore PSC môže byť vyššie ako napájacie napätie. V niektorých konštrukciách motorov s vysokým sklzom dosahuje napätie na svorke kondenzátora 1,1 až 1,5 násobok napájacieho napätia . To je dôvod, prečo sú čerpacie kondenzátory na trhoch 230 VAC často špecifikované na 450 VAC – poskytujú podstatnú bezpečnostnú rezervu a dramaticky predlžujú životnosť. Použitie kondenzátora 250 VAC, kde je špecifikovaných 450 VAC, drasticky skracuje životnosť prostredníctvom zrýchleného dielektrického starnutia.

Hodnota kapacity a prispôsobenie motora

Vždy vymeňte za rovnakú kapacitu, ako je uvedená na typovom štítku motora alebo v servisnej príručke. Podhodnotená hodnota znižuje rozbehový moment a môže zabrániť spusteniu motora pri zaťažení. Nadhodnota posúva prúdovú fázu príliš ďaleko, čím sa nevyvážia prúdy vinutia, zvyšuje sa teplo a môže dôjsť k prehriatiu pomocného vinutia. Odchýlky mimo ±10 % menovitej hodnoty sa všeobecne považujú za mimo prípustných limitov pre náhradu prevádzkového kondenzátora.

Fyzická konštrukcia kondenzátora CBB60

CBB60 má charakteristický cylindrický tvar s bielym alebo sivým plastovým puzdrom, ktoré je zvyčajne vyrobené z polypropylénového puzdra spomaľujúceho horenie. Vnútorné vinutie pozostáva z dvoch vrstiev metalizovaného polypropylénového filmu, ktoré sú pevne zvinuté. Kovové koncovky sa nastriekajú (proces Schoopage) na konce navinutého prvku, aby sa dostali do kontaktu s vrstvami metalizovaného filmu, a na tieto koncovky sa pripevnia vodiče alebo svorky vodičov.

Navinutý prvok je pred vložením do plastového puzdra zapuzdrený v epoxidovej živici. Táto živicová výplň slúži na viaceré účely: zabraňuje prenikaniu vlhkosti, tlmí vibrácie, zlepšuje prenos tepla z prvku do puzdra a udržuje vinutie mechanicky stabilné počas vibrácií motora.

Konfigurácie terminálov sa líšia podľa trhu a aplikácie:

• Dva drôtové vodiče (najbežnejšie pre čerpacie aplikácie, priame spájkovanie alebo pripojenie rýľom)
• Štyri drôtové vodiče (dva na svorku, pre jednoduchšie zapojenie do viacmotorových panelov)
• Skrutkové svorky na hornom uzávere (používané v niektorých talianskych značkách čerpadiel a OEM kompresorov)
• Fastonové / špajdľové ušká (6,3 mm ušká, bežné v práčkach)

Fyzické rozmery nie sú u výrobcov štandardizované. A 20 µF / 450 VAC CBB60 môže mať priemer tela 35 mm a výšku 60 mm od jedného výrobcu a 40 mm × 70 mm od iného výrobcu. Pri objednávaní náhradných dielov vždy skontrolujte, či fyzické rozmery zodpovedajú existujúcemu držiaku motora alebo montážnej spone.

CBB60 vs iné typy motorových kondenzátorov

Pochopenie toho, kam sa CBB60 hodí v porovnaní s inými bežnými typmi motorových kondenzátorov, pomáha pri výbere správneho komponentu a presnej diagnostike problémov s motorom.

CBB61 vyzerá fyzicky podobne ako CBB60 – oba používajú valcové plastové kryty – ale CBB61 je navrhnutý pre motory ventilátorov a klimatizačných vnútorných jednotiek, ktoré majú nižšie požiadavky na štartovací moment. Nahradenie CBB61 v aplikácii vysokovýkonného čerpadla môže spôsobiť predčasné zlyhanie, pretože puzdro CBB61 a svorky nie sú dimenzované na vyššie hodnoty kapacity a trvalé prúdové zaťaženie typické v prevádzke čerpadla. The Cylindrické puzdro CBB60 je konštrukčne robustnejšie a zvyčajne má krytie IP44 alebo IP54, vďaka čomu je vhodný pre vlhké čerpadlá a vonkajšie kryty.

Ako zistiť, či kondenzátor CBB60 zlyhal

Porucha kondenzátora je jednou z najčastejších príčin poruchy motora a kondenzátory CBB60 sa degradujú predvídateľným spôsobom. Rozpoznanie režimov porúch urýchľuje diagnostiku a zabraňuje zbytočnej výmene motora.

Diagnostika založená na symptómoch

• Motor bzučí, ale nejde naštartovať: Hlavné vinutie sa napája, ale bez dostatočného fázovo posunutého prúdu v pomocnom vinutí nemôže rotor produkovať dostatočný krútiaci moment na prekonanie statického trenia. Toto je najbežnejší príznak úplného zlyhania kondenzátora (otvorený obvod).
• Motor sa spúšťa pomaly alebo sa spúšťa iba pri manuálnom otáčaní: Kapacita výrazne klesla (zvyčajne o viac ako 20 % pod menovitú hodnotu), ale nezlyhala úplne. Motor môže bežať, keď je naštartovaný, ale nedokáže sa spoľahlivo spustiť.
• Motor beží, ale prehrieva sa: Čiastočne skratovaný kondenzátor spôsobuje nesprávny fázový posun, zvyšuje prúd v pomocnom vinutí a spôsobuje abnormálne zahrievanie. Motor môže opakovane vypnúť tepelnú ochranu.
• Znížený prietok čerpadla bez zjavného dôvodu: Zhoršujúci sa kondenzátor znižuje účinnosť motora. Čerpadlo stále čerpá vodu, ale pri nižšom tlaku alebo prietoku, pričom spotreba energie zostáva rovnaká alebo sa zvyšuje.
• Vyduté alebo prasknuté puzdro: Vnútorný tlak plynu z dielektrického rozpadu spôsobuje deformáciu plastového puzdra. Toto je viditeľný vonkajší indikátor katastrofického zlyhania.

Testovanie s meračom kapacity

Najskôr vybite kondenzátor skratovaním jeho vývodov cez odpor 10 kΩ na najmenej 5 sekúnd – nikdy ich neskratujte priamo, pretože krátky prúdový ráz môže poškodiť vnútornú metalizáciu. Potom zmerajte kapacitu digitálnym multimetrom nastaveným na kapacitný režim alebo špeciálnym LCR meračom. Čítanie vo vnútri ±5 % označenej hodnoty indikuje, že kondenzátor je zdravý. Hodnoty pod 80 % menovitej kapacity alebo hodnota prerušeného obvodu (zobrazená ako OL alebo preťaženie na väčšine meračov) potvrdzujú, že kondenzátor je potrebné vymeniť.

Testovanie izolačného odporu pomocou megohmetra pri 500 V DC sa používa v profesionálnych servisných prostrediach na detekciu skorého štádia degradácie dielektrika pred tým, než dôjde k vážnemu posunu kapacity. Zdravý CBB60 by mal vykazovať izolačný odpor vysoko nad 1000 MΩ ; hodnoty pod 100 MΩ naznačujú, že dielektrikum absorbovalo vlhkosť alebo začína zlyhávať.

Príčiny zlyhania kondenzátora CBB60 a ako im predchádzať

Väčšina porúch CBB60 nie je náhodná – vyplývajú zo špecifických prevádzkových alebo inštalačných podmienok, ktoré možno identifikovať a opraviť, aby sa predĺžila životnosť. Dobre špecifikovaný a správne nainštalovaný kondenzátor môže vydržať 10 až 20 rokov v nepretržitej prevádzke čerpadla. Jednotky nízkej kvality alebo jednotky vystavené nepriaznivým podmienkam môžu zlyhať do 2 až 3 rokov.

Prepätia a prepätia

Hlavná príčina predčasného zlyhania. Zmeny sieťového napätia, spínacie rázy a nárast kapacitného napätia v pomocnom vinutí motora zaťažujú dielektrikum. Každý volt nad menovitým pracovným napätím urýchľuje starnutie exponenciálne – pravidlom v konštrukcii filmových kondenzátorov je, že každé zvýšenie teploty o 10°C alebo každé 10% prepätie skracuje životnosť zhruba na polovicu . Určenie kondenzátorov 450 VAC pre aplikácie čerpadiel 230 VAC namiesto 250 VAC poskytuje zmysluplnú ochranu pred prepätím.

Nadmerná prevádzková teplota

Vnútorná teplota kondenzátora kombinuje teplotu okolia s vlastným ohrevom z vlastných dielektrických strát a odvádzaného tepla z motora. Kondenzátory namontované priamo na rám motora v slabo vetraných krytoch môžu byť vystavené teplotám na prechode 20-30°C nad okolitou teplotou . Udržiavanie kondenzátora mimo zdrojov tepla, použitie samostatnej montážnej konzoly s prúdením vzduchu alebo výber vyššej teplotnej triedy (85 °C alebo 105 °C menovité), to všetko znižuje toto riziko.

Vlhkosť a prienik vody

Čerpadlá a vonkajšie inštalácie vystavujú kondenzátory vysokej vlhkosti. Polypropylénová fólia má prirodzene nízku absorpciu vlhkosti, ale zlé utesnenie puzdra alebo oblastí koncovky umožňuje, aby vlhkosť časom prechádzala pozdĺž vodičov a do tela. Vždy overte, či sa hodnota IP krytu kondenzátora zhoduje s prostredím inštalácie. IP44 je minimum pre mokré alebo vlhké miesta; IP54 alebo IP55 je vhodnejšie pre priame vonkajšie použitie alebo inštalácie náchylné na striekanie.

Štartovacia frekvencia motora

Každý štart motora vytvára krátky nárazový prúdový skok cez kondenzátor. Aplikácie s ovládaním tlakovým spínačom, ktoré často zapínajú a vypínajú čerpadlo – potenciálne desiatky krát za hodinu – zaťažujú kondenzátor viac ako tie, kde motor beží nepretržite. Ak štartovacia frekvencia prekračuje menovitý pracovný cyklus výrobcu motora, zvážte kondenzátor s vyšším menovitým nárazovým prúdom alebo znížte štartovaciu frekvenciu dimenzovaním tlakovej nádoby.

Výber správneho náhradného kondenzátora CBB60

Proces výmeny je jednoduchý, ak sa najprv zhromaždia správne informácie. Postupujte podľa tohto poradia, aby ste sa vyhli chybám pri objednávaní.

1. Prečítajte si štítok chybného kondenzátora: Zaznamenajte kapacitu (µF), menovité napätie (VAC) a frekvenciu (Hz). Ak je štítok nečitateľný, skontrolujte špecifikovanú hodnotu prevádzkového kondenzátora na typovom štítku motora alebo v servisnej príručke.
2. Zhoduje sa alebo prekračuje menovité napätie: Nikdy nenahrádzajte nižšie menovité napätie. Upgrade na vyššie menovité napätie (napr. 450 VAC nahradenie 250 VAC s rovnakou kapacitou) je bezpečné a prospešné.
3. Prispôsobte kapacitu presne v rozmedzí ±5 %: Motor špecifikovaný pre 20 µF prevádzkový kondenzátor by mal dostať náhradu medzi 19 µF a 21 µF. Vyhnite sa odchýlkam nad 10 %.
4. Overte fyzické rozmery: Skontrolujte, či náhrada zapadá do montážnej konzoly. Pri online objednávke zmerajte priemer tela a vzdialenosť medzi koncovkami.
5. Skontrolujte typ terminálu: Vodiče vodičov, úchytky Faston alebo skrutkové svorky musia zodpovedať existujúcej konfigurácii zapojenia motora.
6. Vyberte si kvalitu pred najnižšou cenou: Kondenzátory od výrobcov, ktorí publikujú správy o testoch tretích strán a spĺňajú normy IEC 60252-1 alebo GB/T 3667, poskytujú konzistentnejšiu životnosť ako neznačkové jednotky bez dohľadateľnej dokumentácie o kvalite.

Ak pôvodná hodnota nie je známa a typový štítok motora sa stratil, je možné urobiť hrubý odhad z menovitého výkonu motora. Všeobecne platí, že jednofázové indukčné motory vyžadujú približne 7–8 µF na kilowatt menovitého výkonu pre prevádzkový kondenzátor, aj keď sa to výrazne líši v závislosti od konštrukcie motora a počtu pólov. Toto číslo je len počiatočný odhad – správne hodnoty by mali byť vždy potvrdené údajmi výrobcu.

Bezpečnostné opatrenia pri manipulácii s kondenzátormi CBB60

Filmové kondenzátory používané v motorových aplikáciách akumulujú značnú energiu. 50 µF kondenzátor nabitý na špičku 450 V AC (približne 636 V špička) ukladá viac ako 10 joulov energie – dosť na to, aby spôsobila vážne popáleniny alebo zástavu srdca, ak sa vybije cez ľudské telo. Štandardné bezpečnostné postupy zahŕňajú:

• Pred dotykom kondenzátora odpojte a zablokujte napájanie motora.
• Po odpojení napájania počkajte aspoň 60 sekúnd, kým sa priblížite ku svorkám – pomocný obvod motora si môže udržať nabitie aj po prerušení napájania.
• Vybíja sa cez odpor (10 kΩ, 5 W alebo vyšší menovitý) držaný izolovanými sondami, nikdy nie priamym skratom.
• Nepokúšajte sa opraviť alebo otvoriť chybný kondenzátor – obsah (polypropylénová fólia a epoxid) nepredstavuje žiadne chemické nebezpečenstvo, ale puzdro môže byť pod vnútorným tlakom, ak by porucha bola katastrofická.
• Pokazené kondenzátory zlikvidujte v súlade s miestnymi predpismi WEEE (odpad z elektrických a elektronických zariadení) – neukladajte na skládky v jurisdikciách, kde sa vyžaduje separácia elektronického odpadu.

Často kladené otázky o kondenzátoroch CBB60

Môžem použiť vyššiu kapacitu CBB60, ako je špecifikovaná, aby som získal väčší rozbehový moment?

Nie. Príliš veľký prevádzkový kondenzátor spôsobuje počas normálneho chodu nadmerný prúd v pomocnom vinutí, čo vedie k prehrievaniu a skráteniu životnosti motora. Ak je potrebný väčší rozbehový moment, riešením je pridať špeciálny rozbehový kondenzátor (elektrolytický typ) paralelne s rozbehovým kondenzátorom, vypínaný relé alebo odstredivým spínačom. Ako riešenie nepredimenzujte prevádzkový kondenzátor.

Je kondenzátor CBB60 polarizovaný?

Nie. CBB60 je nepolarizovaný AC kondenzátor. Jeho svorky sú zameniteľné - neexistuje žiadny kladný alebo záporný vodič. To je zásadný rozdiel od elektrolytických kondenzátorov, ktoré sú polarizovanými jednosmernými komponentmi a pri pripojení na striedavý prúd by sa okamžite zničili.

Môžem použiť CBB60 ako náhradu za CBB65?

Nie spoľahlivo. CBB65 je špeciálne navrhnutý pre klimatizačné a chladiace kompresorové aplikácie s okrúhlym hliníkovým krytom plechovky určeným pre vyššie teploty okolia a rôzne požiadavky na mechanickú montáž. Zatiaľ čo obe používajú metalizovanú polypropylénovú fóliu, balenie, tepelný výkon a odolnosť voči vibráciám sa líšia. Výrobcovia motorov vo všeobecnosti neodporúčajú používať CBB60 ako náhradu CBB65 v kompresore HVAC.

Ako dlho by mal vydržať kondenzátor CBB60?

Kvalitný kondenzátor CBB60 v správne špecifikovanej aplikácii zvyčajne vydrží 10 000 až 15 000 hodín prevádzky , čo znamená 10–20 rokov pri používaní čerpadiel v domácnostiach pri niekoľkých hodinách denne. Lacnejšie jednotky s tenšou vrstvou dielektrika alebo menej kvalitnou metalizáciou môžu zlyhať za 3–5 rokov. Ročné meranie kapacity počas bežnej údržby pomáha identifikovať zhoršenie skôr, ako spôsobí poruchu bez štartu.

Čo znamená označenie "µF" na kondenzátore CBB60?

µF je skratka pre mikrofarady, jednotku elektrickej kapacity. Jeden mikrofarad sa rovná jednej milióntine farada. Hodnota kapacity vytlačená na kondenzátore (napríklad 20 µF) musí zodpovedať špecifikácii motora. Číslo priamo určuje, aký fázový posun vytvára kondenzátor v pomocnom vinutí a nie je zameniteľné s výrazne odlišnými hodnotami bez ovplyvnenia výkonu motora.

Môže byť na spustenie a spustenie motora použitý jeden kondenzátor CBB60?

Áno – presne takto funguje motor s permanentným deleným kondenzátorom (PSC). Jediný prevádzkový kondenzátor CBB60 poskytuje počiatočný fázový posun aj fázovú korekciu chodu. Tento dizajn je jednoduchý a spoľahlivý, obchoduje s mierne nižším rozbehovým krútiacim momentom (v porovnaní s konštrukciou štart/beh s dvomi kondenzátormi) na odstránenie štartovacieho spínača alebo relé. PSC motory s jedným prevádzkovým kondenzátorom CBB60 sú celosvetovo štandardom v aplikáciách čerpadiel, ventilátorov a práčok.
