Kondenzátor CBB60 vs CBB65: Vysvetlenie kľúčových rozdielov

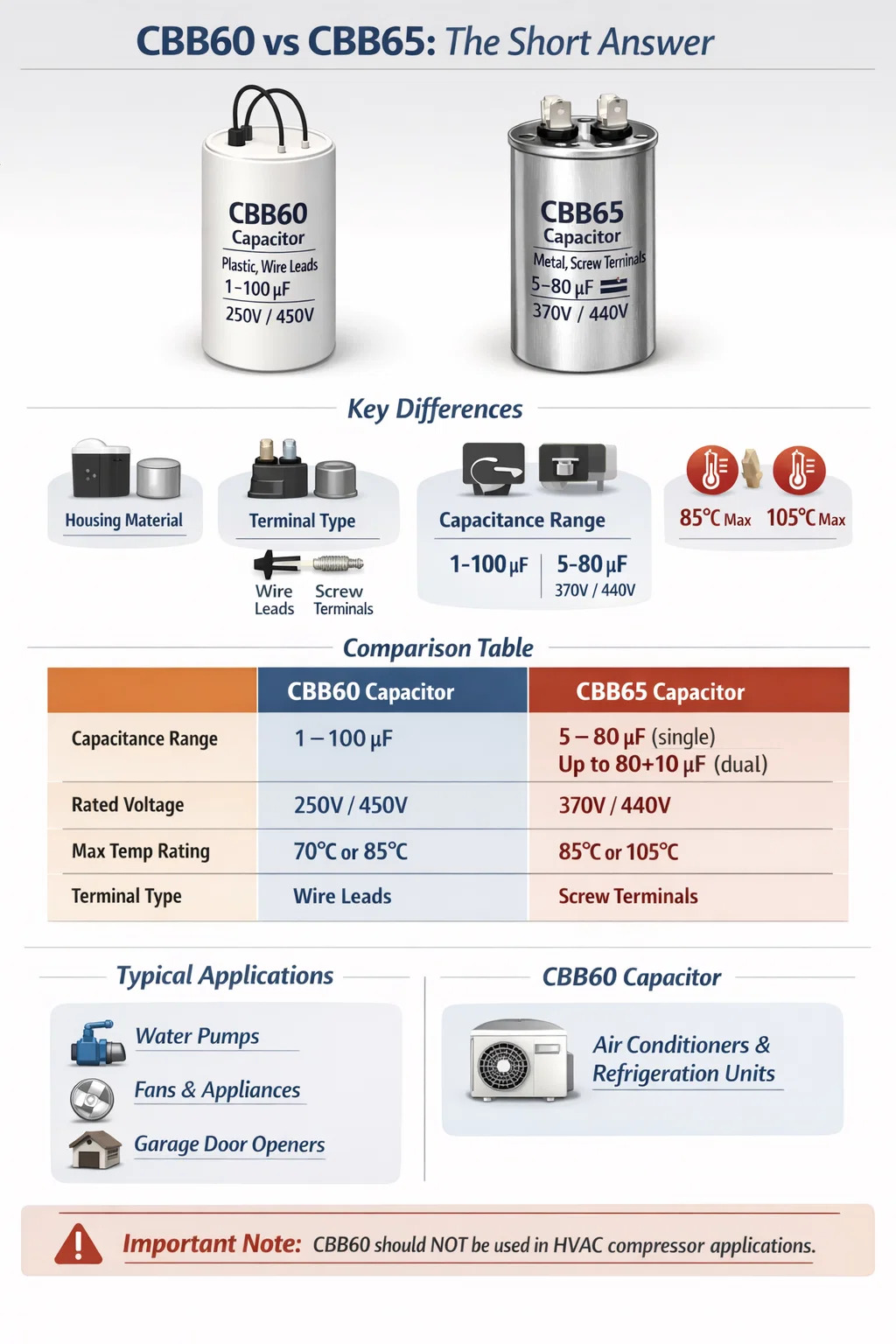

CBB60 vs CBB65: Krátka odpoveď

Základný rozdiel medzi a kondenzátor CBB60 a kondenzátor CBB65 vychádza z fyzickej konštrukcie a zamýšľaného aplikačného prostredia. CBB60 je cylindrický, drôtový kondenzátor primárne navrhnutý pre štartovacie a prevádzkové obvody jednofázových striedavých motorov. , zatiaľ čo CBB65 je kovový kondenzátor so skrutkovými svorkami navrhnutý pre náročnejšie aplikácie, ako sú kompresory klimatizácií a chladiace jednotky. Obidva sú polypropylénové kondenzátory pracujúce na striedavých obvodoch, ale výrazne sa líšia tvarovým faktorom, typom terminálu, rozsahom kapacity a tepelnou odolnosťou.

Ak vyberáte náhradu alebo získavate kondenzátor pre nový dizajn, tieto dva nie sú vo všeobecnosti zameniteľné bez toho, aby ste venovali pozornosť spôsobu montáže, konfigurácii terminálu a stropu prevádzkovej teploty. Zámena týchto dvoch typov – aj keď sa hodnota kapacity a menovité napätie zdajú byť identické – môže mať za následok predčasné zlyhanie alebo bezpečnostné riziká v prostrediach s vysokým zaťažením.

Fyzická konštrukcia a tvarový faktor

Najviditeľnejší rozdiel medzi CBB60 a CBB65 spočíva v ich fyzickom balení.

Kondenzátor CBB60: Cylindrický plastový kryt

Kondenzátor CBB60 používa valcové plastové telo (zvyčajne polypropylénové alebo nehorľavé puzdro) s dvoma alebo štyrmi vodičmi, ktoré vychádzajú z jedného konca. Priemer tela sa zvyčajne pohybuje od 30 mm až 50 mm s výškou medzi 60 mm a 100 mm v závislosti od kapacity. Tieto vodiče umožňujú montáž priamo do svorkovnice motora alebo pripojenie pomocou rýchlospojkových svoriek. Plastové puzdro je naplnené epoxidovou živicou alebo podobným izolačným plnivom na utesnenie vnútorného vinutia fólie proti vniknutiu vlhkosti.

Pretože používa olovené vodiče, CBB60 sa považuje za "olovnatý" komponent. Zvyčajne sedí vzpriamene alebo pod uhlom v priestore kondenzátora motora, zaistený plastovou konzolou alebo sponou. Tento dizajn je priestorovo efektívny a má nízke výrobné náklady, a preto dominuje v segmente motora vodného čerpadla, motora ventilátora a motora malých spotrebičov.

Kondenzátor CBB65 : Kovový hliníkový kryt plechovky

Kondenzátor CBB65 je naopak umiestnený v a okrúhly kanister z hliníkovej zliatiny . Jeho svorky sú skrutkové konektory namontované na vrchu, čo umožňuje bezpečné káblové spojenia, ktoré odolávajú vibráciám lepšie ako jednoduché vodiče. Kovové puzdro poskytuje vynikajúci odvod tepla a mechanickú ochranu v porovnaní s plastom. Typické rozmery zahŕňajú priemery 40 mm až 50 mm a výšky od 70 mm do 120 mm, hoci dvojchodové kondenzátory (ktoré kombinujú dve hodnoty kapacity v jednej jednotke) môžu byť väčšie.

Hliníková plechovka je v spodnej alebo hornej časti utesnená pretlakovým ventilom, ktorý funguje ako poistný ventil v prípade vnútorného pretlaku. Táto funkcia je kritická v prostrediach s kompresormi, kde môže teplota okolia rýchlo stúpať. Kovové telo tiež podporuje vonkajšiu montáž pomocou oceľového popruhu alebo držiaka, čo je priemyselný štandardný spôsob inštalácie kondenzátora HVAC.

Porovnanie elektrických hodnotení

Oba typy kondenzátorov pracujú na obvodoch striedavého prúdu, ale ich menovité parametre sa líšia spôsobmi, ktoré odrážajú ich zamýšľané prípady použitia.

Hodnoty napätia si zaslúžia osobitnú pozornosť. CBB65 je takmer výhradne dostupný v 370 VAC a 440 VAC na zvládnutie napäťových podmienok vo vnútri kompresorových systémov HVAC, kde krátkodobé rázy počas spúšťania motora môžu dosiahnuť výrazne vyššie ako nominálne sieťové napätie. Kondenzátory CBB60 pri napätí 250 V AC by boli v týchto podmienkach nebezpečne podhodnotené - aj keby sa hodnota kapacity náhodou zhodovala.

Typické aplikačné prostredia

Pochopenie toho, kde je každý kondenzátor navrhnutý tak, aby fungoval, pomáha objasniť, prečo existujú fyzické a elektrické rozdiely.

Kde sa používajú kondenzátory CBB60

Kondenzátory CBB60 sú štandardné motorové a štartovacie kondenzátory pre širokú škálu jednofázových indukčných motorov v prostredí s nízkou až strednou záťažou. Bežné aplikácie zahŕňajú:

• Motory vodných čerpadiel (ponorné a povrchové, zvyčajne 0,37 kW až 2,2 kW)
• Stropné ventilátory a odsávacie ventilátory
• Bubnové motory práčky
• Malé cirkulátory vzduchu a ventilačné zariadenia
• Otvárače garážových brán
• Motory čerpadiel bazénov a víriviek v nižšom rozsahu výkonu

V týchto prostrediach majú prevádzkové teploty tendenciu zostať pod 70 °C až 85 °C a zaťaženie vibráciami je mierne. Okolie je zvyčajne dostatočne kontrolované, aby plastový kryt poskytoval primeranú ochranu proti vlhkosti a mechanickým vplyvom.

Kde sa používajú kondenzátory CBB65

Kondenzátory CBB65 sú špeciálne vyrobené pre požiadavky motorov HVAC a chladiacich kompresorov. Medzi ich hlavné aplikačné prostredia patria:

• Centrálne kompresorové jednotky klimatizácie (split systémy, balíkové jednotky)
• Kompresory tepelných čerpadiel
• Komerčné chladiace kompresory
• Vzduchom chladené kondenzačné jednotky
• Motory ventilátorov kondenzátora vo vonkajších jednotkách HVAC

Vo vonkajšej kompresorovej skrini HVAC v horúcom letnom dni môžu dosiahnuť vnútorné teploty 55 °C až 70 °C okolia pričom povrch motora kompresora pridáva ďalšie lokalizované teplo. Kondenzátor namontovaný vedľa tohto motora musí spoľahlivo prežiť 85 °C až 105 °C nepretržitá prevádzková teplota – špecifikácia pre CBB65, ale väčšina štandardných jednotiek CBB60 nie.

Tepelný výkon a odvod tepla

Tepelný manažment je jedným z technicky najzmysluplnejších rozdielov medzi týmito dvoma rodinami kondenzátorov a priamo vysvetľuje výber materiálov.

Polypropylénové filmové kondenzátory generujú teplo vo vnútri v dôsledku dielektrických strát, najmä pri nepretržitom striedavom prúde. V aplikácii s chodom motora je kondenzátor napájaný vždy, keď motor beží – nejde o komponent s krátkym štartovacím impulzom, ale o nepretržite aktívny prvok v obvode chodu. Akékoľvek teplo, ktoré nie je efektívne odvádzané, sa hromadí vo vnútri telesa kondenzátora a urýchľuje degradáciu dielektrika.

Hliník má tepelnú vodivosť približne 205 W/(m·K) , zatiaľ čo typické technické plasty používané v krytoch CBB60 sa pohybujú od 0,1 do 0,5 W/(m·K). To znamená, že kovová plechovka kondenzátora CBB65 odvádza teplo približne 400 až 2000-krát efektívnejšie cez steny ako plastový kryt CBB60. V praxi to znamená, že teplota jadra CBB65 pri zaťažení zostáva podstatne nižšia, ako by bola CBB60 vystavená rovnakému elektrickému namáhaniu, čím sa priamo predlžuje životnosť a znižuje sa riziko tepelného zlyhania.

To je dôvod, prečo môžu byť kondenzátory CBB65 dimenzované na maximálnu prevádzkovú teplotu 105 °C vo vysokokvalitných verziách – kovové puzdro udržuje vnútornú teplotu filmu na úrovni prežitia, aj keď je vonkajšie prostredie extrémne. Kondenzátor CBB60 inštalovaný vo vonkajšej kompresorovej skrini s menovitým výkonom iba 85 °C môže technicky prežiť pri izbovej teplote, ale výrazne sa zníži životnosť, keď ho okolité teploty počas letných mesiacov nepretržite tlačia k stropu.

Bezpečnostné funkcie a režimy porúch

Filozofia bezpečnostného dizajnu kondenzátorov CBB60 a CBB65 sa značne líši, čo opäť odráža ich príslušné prostredia nasadenia.

Samoliečivý film v oboch typoch

Kondenzátory CBB60 aj CBB65 používajú metalizovaný polypropylénový film so samoliečivými vlastnosťami. Keď dôjde k lokalizovanému dielektrickému rozpadu - mikroskopickému prepichnutiu filmu - tenká kovová elektróda na tomto mieste sa okamžite odparí v dôsledku energie výboja, čím sa odstráni chyba a obnoví sa izolácia. Tento mechanizmus umožňuje kondenzátoru prežiť tisíce menších porúch počas jeho životnosti bez katastrofického zlyhania. Samoopravovacia charakteristika je spoločnou silou všetkých filmových kondenzátorov série CBB.

Odvzdušňovací ventil v CBB65

Kondenzátory CBB65 sú utesnené v hliníkovej nádobe s a vstavaný odvzdušňovací ventil , zvyčajne umiestnené na dne plechovky alebo integrované do tesnenia veka. Ak sa vnútorné plyny nahromadia v dôsledku dlhodobého prepätia alebo tepelnej degradácie, tento otvor sa kontrolovane otvorí, uvoľní tlak a zabráni prudkému prasknutiu plechovky. Výsledkom je skôr relatívne bezpečný režim „otvoreného zlyhania“ ako výbušný.

Kondenzátorom CBB60 v plastovom obale chýba tento prieduch. Pri silnom preťažení môže CBB60 nabobtnať, prasknúť jeho puzdro alebo v najhoršom prípade prasknúť pri prudšej sile, najmä ak je výplňová živica nedostatočná alebo stará. Toto je známy poruchový režim v slabo vetraných dutinách motora čerpadla, kde je výmena kondenzátora oneskorená za hranicou praktickej bezpečnej životnosti.

Vybíjací odpor

Mnohé kondenzátory CBB65 – najmä tie, ktoré sa predávajú na severoamerických trhoch HVAC – obsahujú interné krvácavý odpor (zvyčajne 10 kΩ až 20 kΩ) zapojený cez svorky na vybitie zvyškového napätia po odpojení jednotky. Toto je kritická bezpečnostná funkcia pre servisných technikov, ktorí môžu s kondenzátorom manipulovať krátko po vypnutí systému. Zvyškový náboj na kondenzátore 440 VAC s kapacitou 40 µF môže byť smrteľný, ak nie je vybitý. Kondenzátory CBB60 môžu alebo nemusia obsahovať tento odpor v závislosti od výrobcu a triedy.

Dvojité kondenzátory: Funkcia špecifická pre CBB65

Jedna významná kategória produktov, ktorá existuje v rámci rodiny CBB65, ale nemá skutočný ekvivalent v CBB60, je dvojchodový kondenzátor (na severoamerických trhoch niekedy označovaný ako „duálny kondenzátor“ alebo „oválny kondenzátor“).

Dvojitý kondenzátor CBB65 obsahuje dva nezávislé kondenzátorové prvky v jednej hliníkovej plechovke, ktorá zdieľa spoločnú svorku. Tri terminály sú zvyčajne označené HERM (hermetický kompresor), FAN (motor ventilátora kondenzátora) a COM (bežný) . To spája to, čo by inak boli dva samostatné kondenzátory do jednej jednotky, čím sa šetrí priestor a náklady v zariadeniach HVAC.

Bežné konfigurácie dvojprúdových kondenzátorov zahŕňajú hodnoty ako:

• 35 µF 5 µF / 440 VAC (stredne veľký obytný split systém)
• 45 µF 5 µF / 440 VAC (väčšie obytné alebo ľahké komerčné)
• 55 µF 7,5 µF / 440 VAC (kompresor s vyššou kapacitou)
• 80 µF 10 µF / 370 VAC (spustenie ťažkého komerčného kompresora)

Táto dvojitá konfigurácia je fyzicky praktická len vo formáte kovovej plechovky, pretože dva oddelené prvky navinutého filmu potrebujú dostatočný priestor a tepelné riadenie. Plastové puzdro v štýle CBB60 by túto konfiguráciu spoľahlivo nepodporovalo v podmienkach vysokoteplotného kompresora, čo je ďalší dôvod, prečo platforma CBB65 zostáva dominantná v HVAC.

Certifikačné štandardy a zhoda

Kondenzátory CBB60 aj CBB65 sa riadia čínskou národnou normou GB/T 3667 , ktorá pokrýva kondenzátory striedavého motora. Kategórie produktov, pod ktoré spadajú do tejto normy, však odrážajú ich odlišné požiadavky. Okrem čínskych štandardov majú kondenzátory predávané na svetových trhoch ďalšie certifikácie.

• kondenzátory CBB60 zvyčajne nesú označenie CE pre európske trhy a certifikáciu UL/CUL pre Severnú Ameriku, keď sa používajú pri výmene motora čerpadla a ventilátora.
• kondenzátory CBB65 pre severoamerický trh HVAC podliehajú UL 810 (Štandard pre kondenzátory) a musí spĺňať požiadavky uvedené v zozname UL na použitie v uvedených zariadeniach HVAC. Mnohé z nich majú aj označenie zhody CSA a RoHS.

Pri výmene kondenzátorov v zariadení, ktoré bolo pôvodne certifikované konkrétnym typom kondenzátora, môže nahradenie necertifikovaného komponentu alebo komponentu inej kategórie technicky zrušiť certifikáciu zariadenia a spôsobiť problémy so zodpovednosťou, najmä v komerčných inštaláciách podliehajúcich pravidelnej kontrole.

Ako čítať značky na každom kondenzátore

Kondenzátory CBB60 aj CBB65 vytlačia svoje kľúčové špecifikácie priamo na kryte. Pochopenie týchto označení umožňuje presný výber náhrady bez hádania.

Typický štítok kondenzátora CBB60 môže znieť:

CBB60 – 30 µF ± 5 % – 450 VAC – 50/60 Hz – 85 °C

Typický štítok kondenzátora CBB65 môže znieť:

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105 °C — P2 (trieda vybíjacieho odporu)

Prípona „A“ v CBB65A bežne označuje prítomnosť interného vybíjacieho odporu. Hodnota duálnej kapacity (napr. 45 5 µF) ho okamžite identifikuje ako dvojprúdovú jednotku. Menovité napätie 440 VAC a teplotné hodnotenie 105 °C potvrdzujú, že je určený pre prevádzku kompresora.

Pri výmene jedného z kondenzátorov zhoda všetky tri kľúčové parametre —hodnota kapacity, menovité napätie a menovité teploty — sú nevyhnutné. Nahradenie nižším napätím alebo nižšou teplotou nie je nikdy prijateľné. Vyššie napätie alebo vyššia teplota je ako náhrada elektricky bezpečná, hoci musia byť overené aj fyzické rozmery.

Očakávania životnosti a modely degradácie

Životnosť kondenzátora do značnej miery závisí od prevádzkovej teploty, napätia a pracovného cyklu. CBB60 aj CBB65 sú typy s metalizovanou fóliou, ktoré vo všeobecnosti prekonajú životnosť elektrolytických kondenzátorov v prevádzke striedavých motorov, ale ich očakávaná životnosť sa líši v dôsledku ich aplikačných podmienok.

Životnosť CBB60

V typickej prevádzke motora čerpadla alebo motora ventilátora pri miernych teplotách okolia (pod 40 °C) môže kvalitný kondenzátor CBB60 dosiahnuť 30 000 až 50 000 prevádzkových hodín predtým, než dôjde k výraznému posunu kapacity. V zariadeniach na sezónne použitie (ako je bazénové čerpadlo bežiace 8 hodín denne počas 6-mesačnej sezóny) to znamená približne 10 až 17 rokov prevádzky. V slabo vetraných krytoch alebo v blízkosti zdrojov tepla to však môže prudko klesnúť – niektoré jednotky zlyhajú do 3 až 5 rokov v krytoch vysokoteplotných čerpadiel.

Životnosť CBB65

Pre servis kompresora HVAC je zvyčajne určený kondenzátor CBB65 v dobrej konštrukcii 60 000 hodín alebo viac pri menovitej teplote. Reálne prevádzkové podmienky HVAC sú však pre kondenzátory náročné. Napäťové rázy v dôsledku udalostí v rozvodnej sieti, opakované tvrdé štarty kompresora a trvalá prevádzka pri teplote okolia nad 40 °C môžu znížiť efektívnu životnosť na 8 až 15 rokov v rezidenčných aplikáciách. To je dôvod, prečo servisní technici HVAC v horúcom podnebí často odporúčajú proaktívnu výmenu kondenzátora každých 7 až 10 rokov, dokonca aj predtým, ako dôjde k viditeľnému zlyhaniu.

Posun kapacity je najbežnejším režimom degradácie v oboch typoch. Kondenzátor, ktorý stratil viac ako 10 % svojej menovitej kapacity, môže spôsobiť, že motor odoberie vyšší prúd, bude sa zahrievať a bude trpieť zníženou účinnosťou – aj keď úplne nezlyhal. Meranie kapacity meračom kapacity pri bežnej údržbe to dokáže zachytiť skôr, ako spôsobí poruchu kompresora.

Zameniteľnosť: Môžete nahradiť jedno druhým?

Toto je jedna z najpraktickejších otázok, ktoré vyvstávajú pri zvestovateľskej službe a scenároch nahradenia.

Stručne povedané: CBB65 môže nahradiť CBB60 vo väčšine aplikácií, ale CBB60 by nemal nahradiť CBB65 v kompresorových aplikáciách.

Ak potrebujete náhradu za kondenzátor CBB60 motora čerpadla a je k dispozícii jednotka CBB65 so zodpovedajúcou kapacitou a vyšším menovitým napätím, bude fungovať elektricky a môže skutočne prekonať originál v dlhovekosti vďaka svojim lepším tepelným charakteristikám. Budete musieť vyriešiť rozdiel medzi typmi svoriek (skrutková svorka vs. vodič vodiča) pomocou vhodných konektorov.

Ísť opačným smerom – inštalácia kondenzátora CBB60 do aplikácie kompresora HVAC – sa neodporúča z niekoľkých dôvodov:

• Teplotné hodnotenie CBB60 (často 85 °C) môže byť nedostatočné pre trvalé podmienky prostredia kompresora.
• Menovité napätie (250 VAC bežné na CBB60) nie je kompatibilné so servisom kompresora 370–440 VAC.
• Drôtové vedenia nie sú vhodné pre vibračné prostredie kompresorovej jednotky bez dodatočného odľahčenia ťahu.
• Žiadny odvzdušňovací ventil znamená nebezpečnejší spôsob poruchy pri tepelnom namáhaní.
• Absencia dvojprúdovej konfigurácie znamená, že tam, kde zvyčajne slúži jedna dvojprúdová jednotka CBB65, budú potrebné dve samostatné jednotky.

Úvahy o cene a dostupnosti

Z hľadiska komerčného obstarávania kondenzátory CBB60 a CBB65 zaberajú rôzne trhové úrovne.

Kondenzátory CBB60 sú veľkoobjemové komoditné komponenty. Štandard 20 µF / 450 VAC CBB60 od výrobcu strednej triedy stojí približne 0,80 až 2,50 USD za jednotku v objemových objednávkach. Sú široko dostupné od distribútorov elektroniky, dodávateľov dielov spotrebičov a online trhovísk po celom svete.

Kondenzátory CBB65, najmä dvojprúdové typy na použitie v oblasti HVAC, vyžadujú vyššie ceny, ktoré odrážajú ich zložitejšiu konštrukciu a materiály vyššej kvality. A 45 5 µF / 440 VAC dvojchodový CBB65 zvyčajne náklady 4 až 15 USD za jednotku v maloobchode, pričom značkové jednotky od hlavných dodávateľov HVAC OEM niekedy dosahujú 20 až 30 USD. Falošné a neštandardné kondenzátory CBB65 sú zdokumentovaným problémom na trhu s náhradnými dielmi HVAC – jednotky s hliníkovými plechovkami, ale nevhodnou vnútornou konštrukciou spôsobili poruchy kompresora rýchlym vychýlením z tolerancie alebo predčasným zlyhaním pod vplyvom tepla. Odporúča sa nákup od renomovaných distribútorov a overenie značiek UL.
