Čo znamená CBB60 na kondenzátore?

Priamy význam CBB60 na kondenzátore

Na elektrickom komponente termín CBB60 je čínsky priemyselný štandardný kód (GB), ktorý identifikuje špecifický dielektrický materiál a funkčnú kategóriu kondenzátora. V jednoduchej angličtine CBB60 predstavuje a motorový kondenzátor s metalizovanou polypropylénovou fóliou tvarované vo valcovom puzdre. Táto súčiastka je špeciálne navrhnutá tak, aby zostala v striedavom obvode nepretržite, keď je motor v chode, čím poskytuje potrebný fázový posun na udržanie krútiaceho momentu a účinnosti motora.

Samotný kód je alfanumerická skratka, kde každé písmeno má špecifickú technickú váhu týkajúcu sa vnútornej konštrukcie a použitia zariadenia. Na rozdiel od štartovacích kondenzátorov, ktoré vypadnú z okruhu, keď motor dosiahne rýchlosť, kondenzátor CBB60 je skonštruovaný pre odolnosť a nepretržitú elektrickú prevádzku.

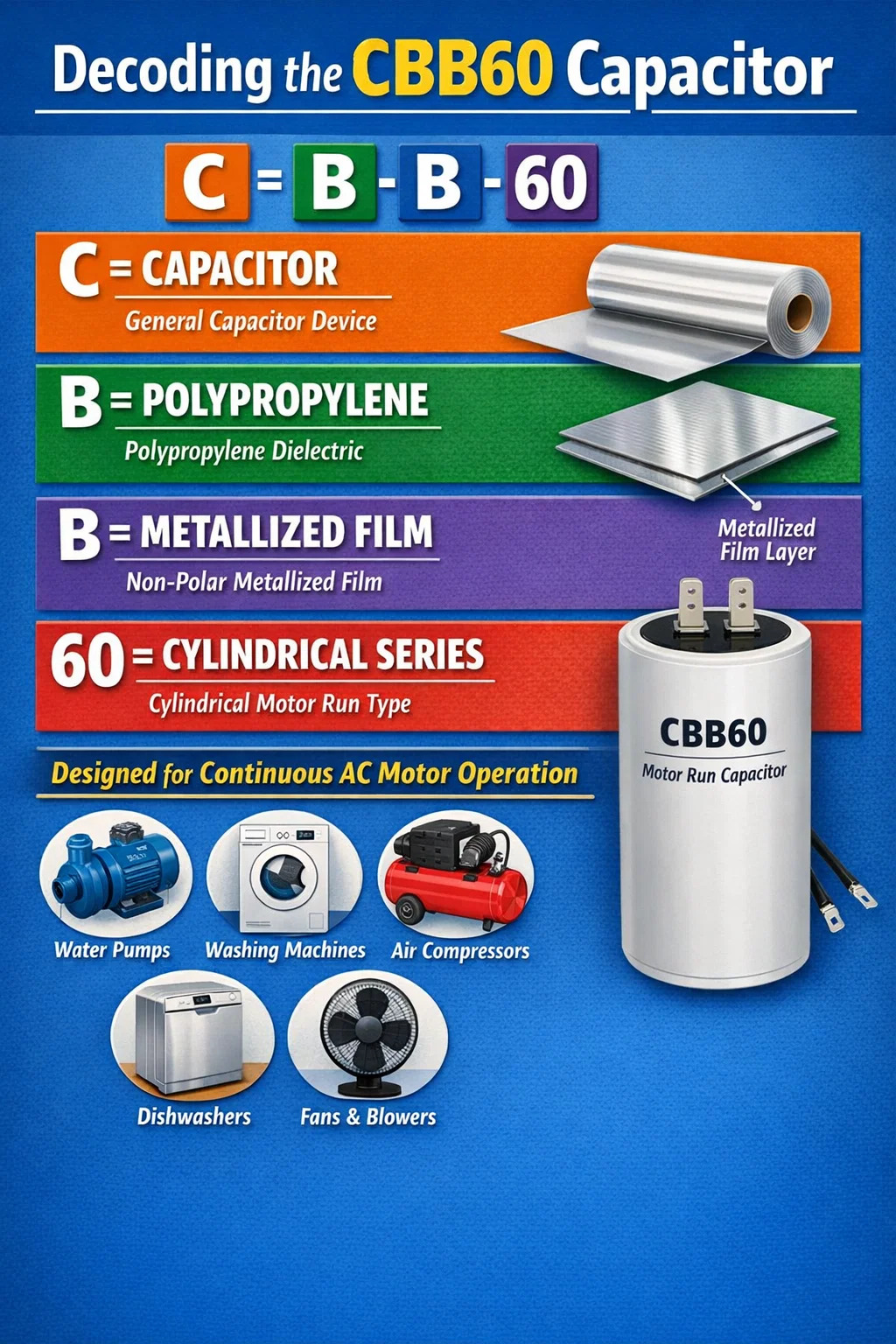

Dekódovanie alfanumerickej sekvencie CBB60

Aby sme pochopili, čo robí CBB60 jedinečným v porovnaní s inými kondenzátormi, ako sú CBB61 alebo CBB65, musíme rozdeliť jednotlivé znaky použité v konvencii pomenovania. Táto norma je široko prijatá výrobcami na celom svete, aby sa zabezpečila kompatibilita a bezpečnosť rôznych zariadení poháňaných striedavým motorom.

Rozdelenie "C".

Prvé písmeno znamená Kondenzátor . Toto je univerzálny identifikátor komponentu, ktorý uchováva elektrický náboj v elektrostatickom poli. V súvislosti so striedavým motorom sa tento náboj používa na vytvorenie magnetického poľa, ktoré je "mimo krok" s hlavným elektrickým vedením, čo je potrebné na to, aby sa jednofázové motory otáčali.

Prvé rozdelenie "B".

Druhé písmeno označuje Dielektrický materiál . V tomto prípade „B“ znamená Polypropylén . Tento materiál je vybraný pre kondenzátor CBB60, pretože má extrémne nízky rozptylový faktor a vysoký izolačný odpor. To umožňuje kondenzátoru zvládať vysoké frekvencie a udržiavať stabilnú kapacitu, aj keď vnútorná teplota stúpa počas dlhých hodín prevádzky motora.

Druhé členenie "B".

Tretie písmeno popisuje Nepolárny metalizovaný film . Znamená to, že kondenzátor nemá kladný alebo záporný vodič, takže je bezpečný pre obvody so striedavým prúdom. "Metalizovaný" aspekt sa vzťahuje na tenkú vrstvu kovu nanesenú priamo na polypropylénovú fóliu, ktorá poskytuje schopnosť "samoliečenia" - ak vo vnútri dôjde k malému skratu, kovová vrstva sa vyparí a odstráni poruchu bez zničenia celej jednotky.

Rozdelenie "60".

Číslice "60" predstavujú Modelová séria alebo faktor formy aplikácie. V priemysle „60“ zvyčajne označuje valcový plastový alebo hliníkový plášť s drôtenými alebo lopatkovými koncovkami, ktorý sa používa predovšetkým na aplikácie s motorom v zariadeniach, ako sú čerpadlá, práčky a kompresory.

Hlavná funkcia v AC motoroch

A kondenzátor CBB60 je nevyhnutný pre jednofázové indukčné motory. Pretože jednofázový zdroj striedavého prúdu prirodzene nevytvára rotujúce magnetické pole, motor by jednoducho sedel a vibroval bez pomoci kondenzátora. CBB60 vytvára sekundárne magnetické pole oneskorením prúdu v pomocnom vinutí.

Aplikácie pre tento konkrétny model sú obrovské vďaka jeho robustnému dizajnu. Bežné príklady zahŕňajú:

• Vodné čerpadlá (domáce a priemyselné zavlažovanie).
• Práčky a odstredivky.
• Malé vzduchové kompresory.
• Umývačky riadu a odvoz odpadu.
• Vysokorýchlostné podlahové ventilátory.

Technické špecifikácie a porovnanie údajov

Pri výmene a kondenzátor CBB60 , jednoducho poznať kód modelu nestačí. Musíte zodpovedať elektrickým hodnotám uvedeným na štítku. Použitie kondenzátora s nesprávnym napätím alebo hodnotou mikrofaradov (µF) môže viesť k vyhoreniu motora alebo výbuchu kondenzátora.

Ako identifikovať chybný kondenzátor CBB60

Pretože a kondenzátor CBB60 je prevádzkový kondenzátor, jeho porucha často vedie k tomu, že motor je pomalý, hlučný alebo sa nedá spustiť pod záťažou. Na rozdiel od elektronických komponentov, ktoré nemusia vykazovať žiadne vonkajšie znaky, filmové kondenzátory často zlyhávajú viditeľným spôsobom.

Vizuálne a zvukové červené vlajky

Ak máte podozrenie, že váš spotrebič zlyhá, hľadajte nasledujúce stopy súvisiace s kondenzátorom:

• Valcový plášť je vydutie alebo "hríby" v hornej alebo dolnej časti. Toto indikuje vnútorný tlak plynu z elektrickej poruchy.
• Z koncoviek unikajú mastné alebo lepkavé zvyšky. Zatiaľ čo kondenzátory CBB60 sú často „suché“ (naplnené živicou), niektoré varianty obsahujú olej, ktorý môže pri extrémnom teple unikať.
• Motor hlasno bzučí, ale netočí sa. Ak dáte motoru manuálne postrčenie a motor sa začne točiť, kondenzátor je pravdepodobne mŕtvy.
• Časté „vypínanie“ ističa alebo tepelnej ochrany proti preťaženiu na motore.

Postupy bezpečnosti a údržby

Manipulácia s akýmikoľvek kondenzátor CBB60 vyžaduje prísne dodržiavanie bezpečnostných protokolov. Kondenzátory uchovávajú elektrickú energiu aj po odpojení zdroja energie. Predtým, ako sa dotknete svoriek CBB60, musíte vybiť to pomocou vysokovýkonného rezistora alebo špeciálneho vybíjacieho nástroja cez svorky. Jednoduché skratovanie svoriek pomocou skrutkovača môže spôsobiť záblesk oblúka a poškodenie vnútornej fólie kondenzátora.

Pri výmene jednotky sa uistite, že nový CBB60 má rovnaké mikrofaradové hodnotenie (napr. 40 uF ) a menovité napätie, ktoré je rovnaké alebo vyššie ako pôvodné (napr. ak bolo pôvodné 400 V AC, jednotka 450 V AC je bezpečný upgrade). Nikdy nepoužívajte nižšie menovité napätie, pretože to povedie k okamžitému zlyhaniu.
