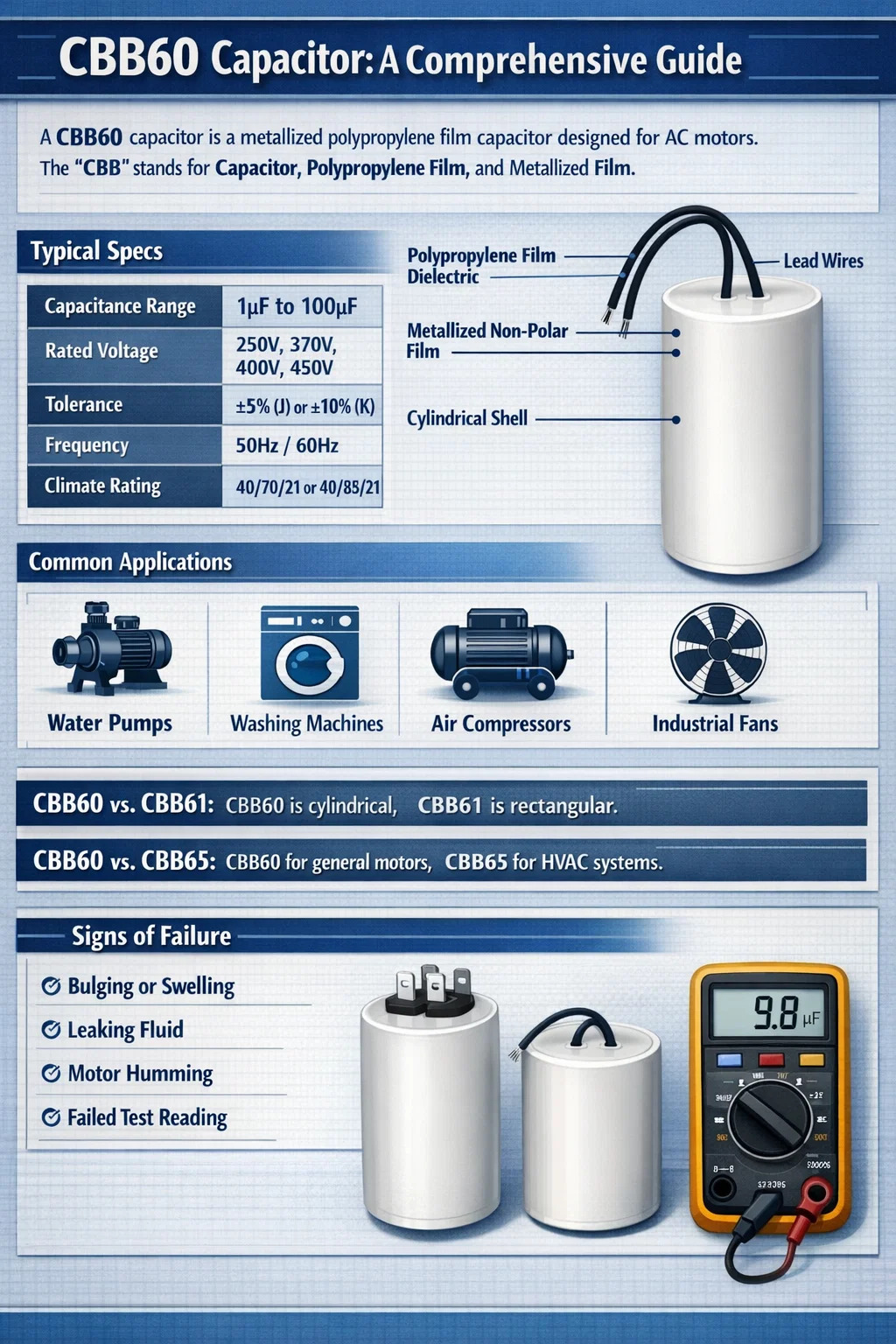

Čo je to kondenzátor CBB60?

Priama definícia kondenzátora CBB60

A kondenzátor CBB60 je špecializovaný typ kondenzátora s metalizovanou polypropylénovou fóliou určený predovšetkým pre aplikácie striedavých motorov. Označenie „CBB“ znamená jeho materiálové zloženie: „C“ pre kondenzátor, „B“ pre dielektrikum polypropylénovej fólie a druhé „B“ pre nepolárny metalizovaný film. Tieto kondenzátory sú oficiálne klasifikované ako prevádzkové kondenzátory, čo znamená, že zostávajú v obvode počas prevádzky motora, aby sa zachoval krútiaci moment a zlepšila sa účinnosť.

CBB60, skonštruovaný vo valcovom plastovom alebo hliníkovom plášti, sa vyznačuje svojimi samoliečiacimi vlastnosťami a vysokým izolačným odporom. Najčastejšie sa vyskytuje v domácich spotrebičoch, ako sú práčky, vodné čerpadlá a vzduchové kompresory, ktoré zvyčajne zvládajú napätie medzi 250 V AC a 450 V AC.

Technické špecifikácie a konštrukcia

CBB60 využíva tenkú vrstvu kovu (často hliníka alebo zinku) vákuovo nanesenú priamo na povrch polypropylénovej fólie. Táto konštrukcia umožňuje, aby bol kondenzátor "samoliečny", čo znamená, že ak dôjde k poruche dielektrika v dôsledku napäťovej špičky, tenká metalizovaná vrstva sa vyparí okolo bodu zlyhania, izoluje poruchu a umožní kondenzátoru pokračovať v činnosti.

Kľúčové parametre výkonu

Na zabezpečenie dlhej životnosti AC motora musí CBB60 spĺňať špecifické priemyselné normy. Nižšie sú uvedené typické technické údaje na štandardnej jednotke CBB60:

Bežné aplikácie kondenzátorov CBB60

Primárnym účelom kondenzátora CBB60 je pomáhať jednofázovým striedavým motorom. V týchto systémoch nemôže jediná fáza napájania vytvoriť rotujúce magnetické pole potrebné na spustenie alebo hladký chod motora. Kondenzátor vytvára fázový posun v pomocnom vinutí, čím simuluje druhú fázu.

Kondenzátory CBB60 nájdete v nasledujúcich zariadeniach:

• Vodné čerpadlá: Nevyhnutné pre čerpadlá hlbokých studní a záhradné zavlažovacie systémy na udržanie konštantného krútiaceho momentu.
• Práčky: Používajú sa na uľahčenie obojsmernej rotácie bubna alebo miešadla.
• Vzduchové kompresory: Pomáhajú motoru prekonať protitlak stlačeného vzduchu počas štartovania.
• Priemyselné ventilátory: Zabezpečujú stabilnú prevádzku pre veľké výfukové a ventilačné motory.

Odlíšenie CBB60 od iných kondenzátorov

Pre personál údržby je dôležité rozlíšiť CBB60 od iných bežných typov, ako sú CBB61 alebo CBB65, aby sa predišlo poruche zariadenia.

CBB60 vs. CBB61

Zatiaľ čo oba sú polypropylénové kondenzátory, CBB61 je zvyčajne obdĺžnikový a používa sa pre menšie zaťaženie, ako sú stropné ventilátory. CBB60 je cylindrický a zvládne vyššie požiadavky na prúd väčších spotrebičov, ako sú čerpadlá.

CBB60 vs. CBB65

CBB65 je zvyčajne zapuzdrený v oválnom alebo okrúhlom hliníkovom kryte a je špeciálne navrhnutý pre klimatizačné (HVAC) systémy. Kondenzátory CBB60 sú všestrannejšie a používajú sa v širšom rade domácich spotrebičov poháňaných motorom na všeobecné účely.

Indikátory bezpečnosti a údržby

V priebehu času sa kondenzátor CBB60 degraduje v dôsledku tepla a elektrického napätia. Včasná identifikácia chybnej jednotky môže zabrániť poškodeniu vinutia motora, ktorého výmena je podstatne drahšia ako výmena samotného kondenzátora.

Sledujte tieto konštruktívne znaky zlyhania:

1. Fyzické vydutie: Ak sa valcová horná časť CBB60 javí ako zaoblená alebo opuchnutá, vnútorný tlak sa zvýšil v dôsledku poruchy.
2. Únik tekutiny: Zatiaľ čo mnohé CBB60 sú „suché“ (naplnené živicou), niektoré obsahujú olej. Akýkoľvek únik kvapaliny je znakom narušeného tesnenia.
3. Hučanie motora: Ak motor bzučí, ale netočí sa, CBB60 pravdepodobne stratil svoju hodnotu kapacity (µF) a už nedokáže poskytnúť potrebný fázový posun.
4. Testovanie: Zdravý CBB60 by mal pri testovaní multimetrom čítať v rozmedzí ± 5 % svojej nominálnej mikrofaradovej (µF) hodnoty.
